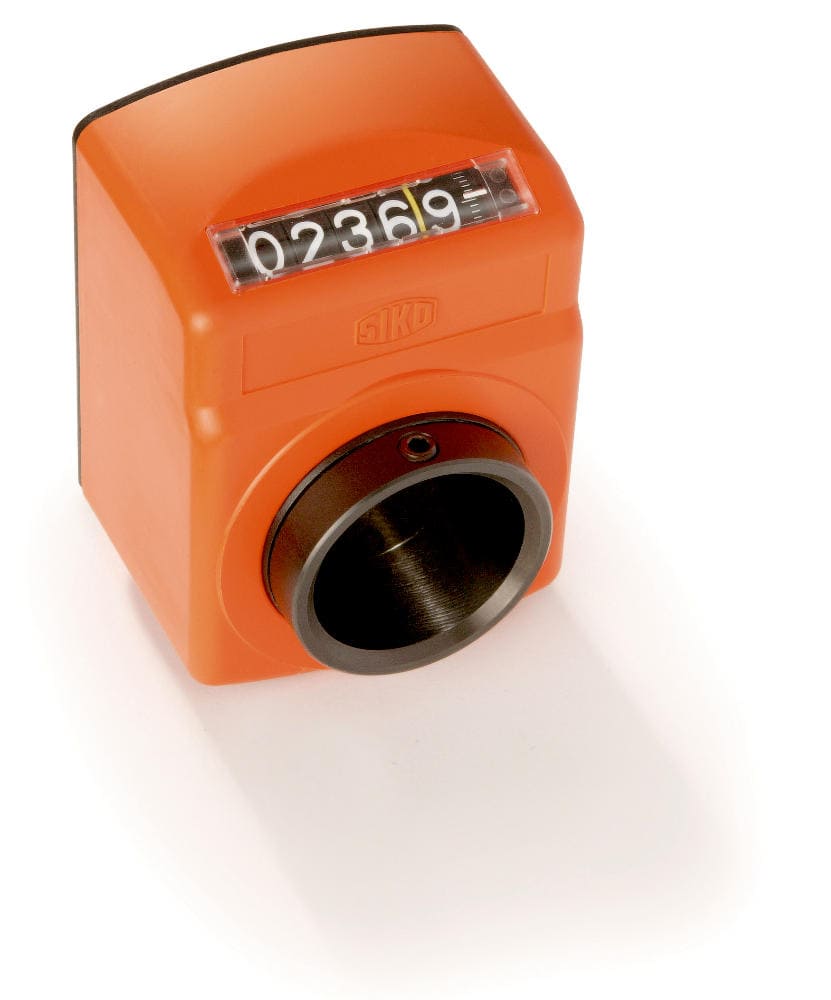

- Предназначен для больших диаметров
- Полый вал, максимальный диаметр 30 мм.
- Счетчик с 5 десятилетиями и прекрасным чтением
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
- Предназначен для больших диаметров
- Полый вал, максимальный диаметр 30 мм.
- Счетчик с 5 десятилетиями и прекрасным чтением
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
Основные характеристики

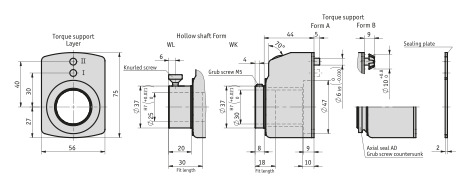

Технический чертеж
Технические данные
| Характеристика | Технические данные | Дополнительная информация |
|---|---|---|
| Корпус | армированный пластик | |
| Смотровое окно | пластик | минеральное стекло как опция |
| Счетчик | 5 десятилетий с точным отсчетом | |
| Высота цифры | ~7 мм | |
| Масса | 0,1 кг |
| Характеристика | Технические данные |
|---|---|
| Температура окружающей среды | 0 … 80 °C |
Максимальная скорость
| Отображение (после первого оборота) | макс. скорость [об/мин] |
|---|---|
| 00010 | 500 (1500) |
| 00015 | 500 (1000) |
| 00020 | 500 (750) |
| 00025 | 500 (600) |
| 00030 | 500 |
| 00040 | 375 |
| 00050 | 300 |
| 00060 | 250 |
| 00080 | 180 |
| 00100 | 150 |
Формула:
макс. скорость = 15000 / (отображение после первого оборота)
макс. скорость = 15000 / (отображение после первого оборота)
Примечание: Скорость вращения свыше 500 об/мин следует поддерживать только в течение коротких промежутков времени.
Информация для заказа
Пример создания артикула:
| Характеристика | Выберите спецификацию | Доступные варианты | Дополнительная информация |
|---|---|---|---|

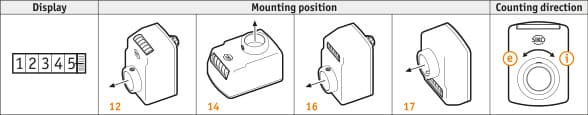

| Монтажное положение | 12 |
12 14 16 17 |
см. значки, иллюстрирующие монтажные положения |
| Отображение после первого оборота | 6/5 |
6/5 10 15 17/5 20 25 30 39/4 40 50 60 80 100 |
/5 = арифметическое значение не отображается другие по запросу |
| Десятичное место | 0 |
0 = 00000 1 = 0000.0 2 = 000.00 3 = 00.000 4 = 0.0000 |
|
| Направление счета | i |
i - возрастающие значения по часовой стрелке e - возрастающие значения против часовой стрелки |
|
| Полый вал / диаметр | 30 |
30 25 VA30 RH10 RH12 RH14 RH16 RH20 RH25 |
нержавеющая сталь редукционные втулки |
| Полый вал / исполнение | WK |
WK - короткий полый вал WL - длинный полый вал |
"не с полым валом/диаметром "25" только с полым валом/диаметром "25" |
| Штифт против крутящего момента / положение | I |
I - положение I II - положение II |
|
| Цвет | O |
O - оранжевый RAL 2004 S - черный RAL 9005 |
|
| Осевое уплотнение | OAD |
OAD - без осевого уплотнения AD - с осевым уплотнением |
| Ваш ключ заказа | DA10-12-6/5-0-i-30-WK-A-I-O-K-OAD-BP |
