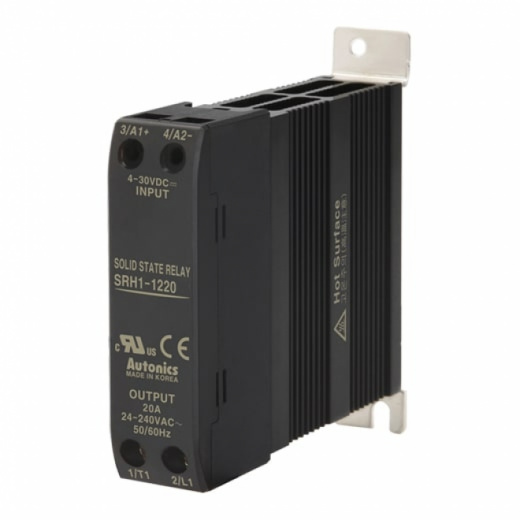

Однофазные твердотельные реле серии SRH1 обладают компактным универсальным дизайном для обеспечения легкой установки и встроенным радиатором с возможностью монтажа на DIN-рейку или на монтажную панель. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- Номинальное входное напряжение: 4-30 В=, 90-240 В~, 24В~.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 15 A, 20 A, 30 А, 40 A, 60 A.
- Функция оповещения (при перегреве): индикатор выхода аварийной сигнализации (красный светодиод), отключение стандартного выхода, включение аварийной сигнализации.
- Тип гнезда для упрощения установки и обслуживания.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)/
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Универсальный дизайн для гибкой установки (на DIN-рейку или на монтажную панель)
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Однофазные твердотельные реле серии SRH1 обладают компактным универсальным дизайном для обеспечения легкой установки и встроенным радиатором с возможностью монтажа на DIN-рейку или на монтажную панель. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- Номинальное входное напряжение: 4-30 В=, 90-240 В~, 24В~.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 15 A, 20 A, 30 А, 40 A, 60 A.
- Функция оповещения (при перегреве): индикатор выхода аварийной сигнализации (красный светодиод), отключение стандартного выхода, включение аварийной сигнализации.
- Тип гнезда для упрощения установки и обслуживания.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)/
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Универсальный дизайн для гибкой установки (на DIN-рейку или на монтажную панель)
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Основные характеристики:
| Модель | SRС1-1220 | SRС1-4220 | SRС1-2220 | SRС1-1420 | SRС1-1420R | SRС1-4420 |
| Фазовое управление | Однофазное реле | |||||
| Тип монтажа | Панельный | |||||
| Номинальное входное напряжение | 4-30 VDC | 90-240 VAC | 24 VAC | 4-30 VDC | 24 VAC | |
| Макс. входной ток | 9 mA | 7 mA | 12 mA | 9 mA | 13 mA | 7 mA |
| Пусковое напряжение мин. | 4 VDC | 85 VAC | 19 VAC | 4 VDC | 19 VAC | |
| Падение напряжения макс. | 1 VDC | 10 VAC | 4 VAC | 1 VDC | 4 VAC | |
| Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | 48-480 VAC (50/60 Hz) | ||||
| Время включения, макс. | 0,5 цикла + 1 мс | 1,5 цикла + 1 мс | 0,5 цикла + 1 мс | 1 мс | 1,5 цикла + 1 мс | |
| Время выключения, макс. | 0,5 цикла + 1 мс | |||||
| Номинальный ток нагрузки (резистивная нагрузка) | 20 А | |||||
| Диэлектрическая прочность | 4000 VAC | |||||
| Принцип действия | Переключение при пересечении нуля | Мгновенное переключение | Переключение при пересечении нуля | |||
| Условия хранения и эксплуатации | Температура окружающей среды |
-30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
||||
| Влажность | Относительная влажность 45-85%, при хранении: 45-85% | |||||
| Масса нетто | 225 г | |||||
| Монтаж | На панель, на DIN-рейку |

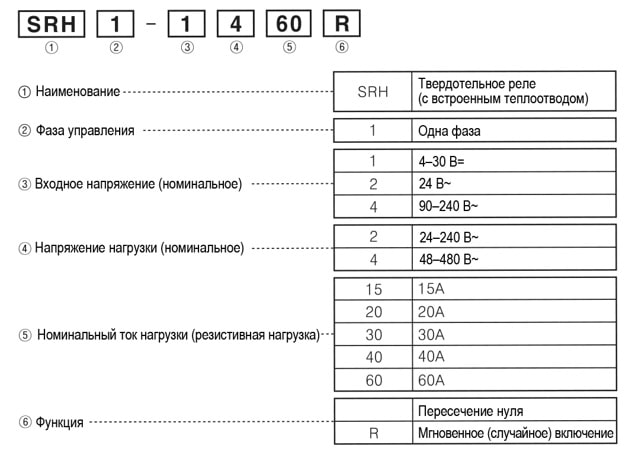

Схема формирования заказа реле SRH-1 (20 A)
