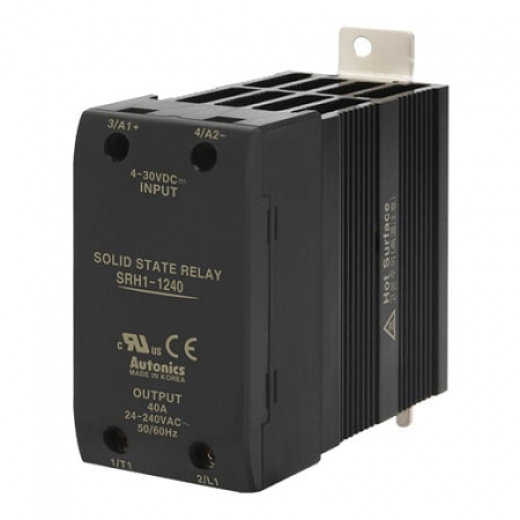

Однофазные твердотельные реле серии SRH1 обладают компактным универсальным дизайном для обеспечения легкой установки и встроенным радиатором с возможностью монтажа на DIN-рейку или на монтажную панель. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
- Номинальное входное напряжение: 4-30 В=, 90-240 В~, 24В~.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 15 A, 20 A, 30 А, 40 A, 60 A.
- Функция оповещения (при перегреве):
- индикатор выхода аварийной сигнализации (красный светодиод),
- отключение стандартного выхода,
- включение аварийной сигнализации.
- Тип гнезда для упрощения установки и обслуживания.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла).
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).

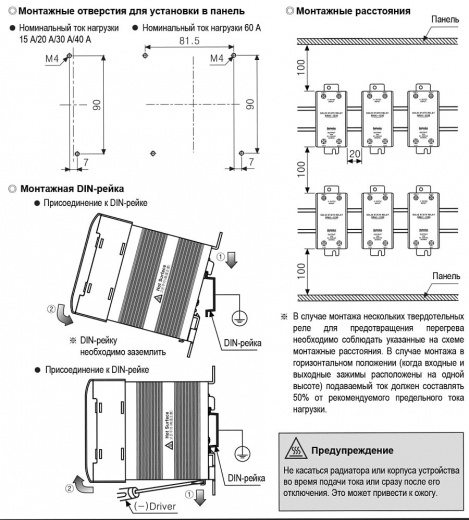

- Универсальный дизайн для гибкой установки (на DIN-рейку или на монтажную панель).
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Однофазные твердотельные реле серии SRH1 обладают компактным универсальным дизайном для обеспечения легкой установки и встроенным радиатором с возможностью монтажа на DIN-рейку или на монтажную панель. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
- Номинальное входное напряжение: 4-30 В=, 90-240 В~, 24В~.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 15 A, 20 A, 30 А, 40 A, 60 A.
- Функция оповещения (при перегреве):
- индикатор выхода аварийной сигнализации (красный светодиод),
- отключение стандартного выхода,
- включение аварийной сигнализации.
- Тип гнезда для упрощения установки и обслуживания.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла).
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
- Универсальный дизайн для гибкой установки (на DIN-рейку или на монтажную панель).
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Основные характеристики:
| Модель | SRH1-1240 | SR1-4240 | SR1-2240 |
| Фазовое управление | Однофазное реле | ||
| Номинальное входное напряжение | 4-30 VDC | 90-240 VAC | 24 VAC |
| Макс. входной ток | 9 mA | 7 mA | 12 mA |
| Пусковое напряжение, мин | 4 VDC | 85 VAC | 19 VAC |
| Падение напряжения, макс | 1 VDC | макс. 10 VAC | 4 VAC |
| Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | ||
| Время включения | макс. 0,5 цикла + 1 мс | макс. 1,5 цикла + 1 мс | |
| Время выключения | |||
|
Номинальный ток нагрузки (резистивная нагрузка) |
40 А | ||
| Диэлектрическая прочность | 4000 VAC | ||
| Принцип действия | Переключение при пересечении нуля | ||
|
Условия хранения и эксплуатации |
Температура окружающей среды |
-30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
|
| Влажность | Относительная влажность 45-85%, при хранении: 45-85% | ||
| Масса нетто | 410 г | ||
| Монтаж | На панель, на DIN-рейку |
Схема формирования заказа твердотельного реле SRH-1
