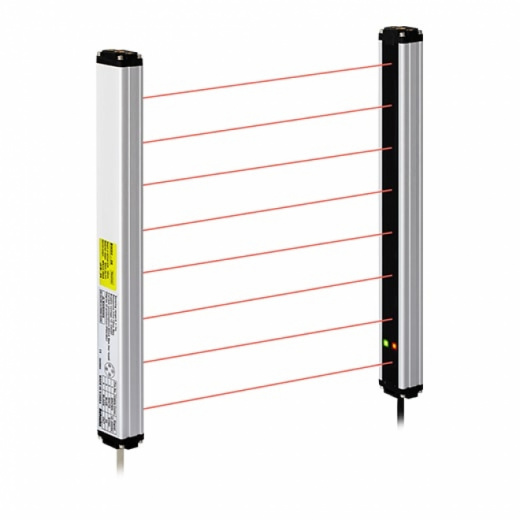

Барьеры безопасности Autonics серии BW

Производитель: Autonics (Ю. Корея)


Барьеры безопасности фотоэлектрические общего назначения.



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Барьерные датчики общего назначения серии BW обладают большим расстоянием срабатывания (до 7 метров) и доступны в 22 различных конфигурациях в зависимости от шага между осями и размера области обнаружения. Предельная величина освещенности датчиков составляет 100 000 лк., поэтому датчики могут работать без ошибок даже в условиях прямого воздействия солнечного излучения.

С помощью ярких светодиодных индикаторов, предусмотренных в излучателе и в приемнике, обеспечивается удобное представление информации о состоянии датчика. Функция «ведущий/ведомый», предназначенная для подавления взаимных помех, позволяет устанавливать несколько устройств в ряд.

Основные характеристики

  • Внешнее освещение: 100 000 лк (обновленная характеристика).
  • Большое расстояние срабатывания – до 7 метров.
  • 22 конфигурации:
    • количество оптических элементов: от 4 до 48;
    • шаг между оптическими осями: 20, 40 мм;
    • размер области обнаружения: от 120 до 940 мм).
  • При шаге между осями 20 мм минимизируется размер неконтролируемой области (BW20-□).
  • Яркие светодиодные индикаторы на излучателе и приемнике.
  • Функции подавления взаимных помех, самодиагностики, проверки стабильности обнаружения.
  • Степень защиты IP65 (стандарт МЭК).

Барьерные датчики Autonics серии BW | Рисунок 1

Устойчивое и надежное обнаружение объектов в различных условиях

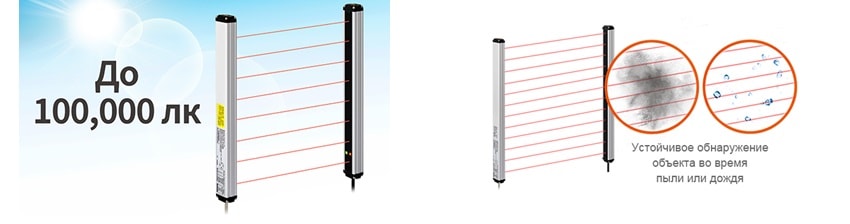

Благодаря высокому пределу освещенности окружающей среды (до 100,000 лк) обеспечивается безошибочная работа датчиков даже в условиях прямого воздействия солнечного излучения или мощного излучения люминесцентных ламп. Оптические элементы высокой чувствительности обеспечивают устойчивое обнаружение объектов в пыльной среде, а также во время дождя.

Барьерные датчики Autonics серии BW | Рисунок 2

При шаге между осями 20 мм минимизируется размер неконтролируемой области (BW20-□)

Барьерные датчики Autonics серии BW | Рисунок 3

Широкий диапазон обнаружения 1 м до 7 м

Датчики позволяют осуществлять контроль широкой зоны 0,1 м до 7 м, в самых разных средах.

Барьерные датчики Autonics серии BW | Рисунок 4

Яркие LED-индикаторы

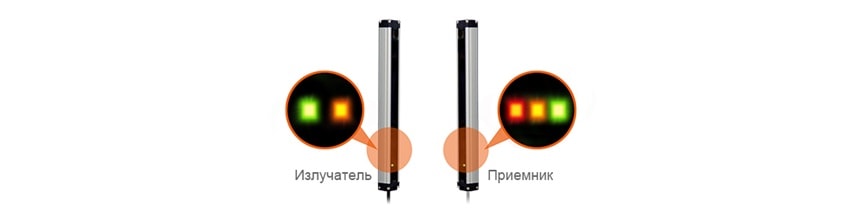

Яркие индикаторы на излучателе и приемнике позволяют пользователям точно определить состояние датчика с разных углов и дистанций.

Барьерные датчики Autonics серии BW | Рисунок 5

Таблица подбора датчика

 Модель Расстояние между лучами, мм Количество лучей Тип выхода
PNP NPN
 BW 20 8
12
16
20
24
28
32
36
40
44
48
P -
40 4
6
8
10
12
14
16
18
20
22
24

Пример заказа: BW20-08 (Барьерный фотодатчик, расстояние между лучами: 20 мм, количество лучей: 8, питание 10-30 VDC, выход NPN, подключение: кабель 0,3 м с разъемом М12)



Технические характеристики

 Модель NPN-выход с открытым коллектором (стандартная) BW20-08   BW20-20   BW20-32   BW20-44
BW20-12   BW20-24   BW20-36   BW20-48
BW20-16   BW20-28   BW20-40
BW40-04   BW40-10   BW40-16   BW40-22
BW40-06   BW40-12   BW40-18   BW40-24
BW40-08   BW40-14   BW40-20
PNP-выход с открытым коллектором BW20-08   PBW20-20   PBW20-32   PBW20-44P
BW20-12   PBW20-24   PBW20-36   PBW20-48P
BW20-16P   BW20-28P   BW20-40P
BW40-04P   BW40-10   PBW40-16   PBW40-22P
BW40-06   PBW40-12   PBW40-18   PBW40-24P
BW40-08P   BW40-14P   BW40-20P
 Тип срабатывания на пересечение луча
 Расстояние срабатывания 0,1 – 7 м
 Объект непрозрачный, не менее ø30 мм непрозрачный, не менее ø50 мм
 Шаг оптических осей 20 мм 40 мм
 Количество оптических осей 8-48 4-24
 Ширина зоны чувствительности 140-940 мм 120-920 мм
 Напряжение питания 12-24 В= ±10% (пульсация двойной амплитуды не более 10%)
 Цепь защиты от переполюсовки есть
 Потребляемый ток излучатель: не более 80 мА, приемник: не более 80 мА
 Выход управления NPN- или PNP-выход с открытым коллектором:
  • напряжение нагрузки не более 30 В=
  • ток нагрузки не более 100 мА
  • остаточное напряжение: NPN -не более 1 В, PNP -не менее 2,5 В
 Режим работы на свет (фиксированный)
 Защита от короткого замыкания есть
 Время срабатывания не более 12 мс
 Источник света инфракрасный СИД (850 нм, модулированный)
 Самодиагностика контроль уровня окружающего света, контроль состояния цепи светового сигнала излучателя/приемника, контроль выходной цепи
 Защита от взаимных помех функция разделения устройств на ведущее и ведомое
 Условия
 хранения и
 эксплуатации
 Внешняя засветка не более 100 000 лк (засветка приемника)
 Температура окружающей
 среды
-10 … +55 °С; хранение: -20 … +60 °С
 Влажность 35-85 % относительной влажности; хранение: -20 … +60 °С
 Помехоустойчивость шум прямоугольной формы ±240 В (ширина импульса 1 мкс) от имитатора шума
 Степень защиты IP65 (стандарт МЭК)
 Материалы Корпус: алюминий
Крышка, чувствительная часть: акриловый полимер
 Кабель Ø5 мм, 4 жилы, длина 300 мм, разъем М12
 Комплектующие кронштейн А (4 шт), кронштейн В (4 шт), болты (8 шт)
 Масса приблизительно 1,4 кг (для моделей с 48 оптическими осями)
Pdf-документ

Краткий каталог барьерных датчиков Autonics серии BW (RU)

Скачать
Pdf-документ

Краткое описание барьерных датчиков Autonics серии BW (RU)

Скачать
Pdf-документ

Инструкция для барьеров безопасности Autonics серии BW (EN)

Скачать

Схема выключателя Autonics BW | Рисунок 1
