Твердотельное реле Autonics SRH1 (30 А)
https://promair.by/tverdotelnoe-rele-autonics-srh1-30a/#sigProId2b14132cfb
Производитель: Autonics (Ю. Корея)
Однофазные твердотельные реле (встроенный тип радиатора)
Обработка заказа в течение дня
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Возможен выезд специалиста на производство
Однофазные твердотельные реле серии SRH1 обладают компактным универсальным дизайном для обеспечения легкой установки и встроенным радиатором с возможностью монтажа на DIN-рейку или на монтажную панель. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- Номинальное входное напряжение: 4-30 В=, 90-240 В~, 24В~.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 15 A, 20 A, 30 А, 40 A, 60 A.
- Функция оповещения (при перегреве): индикатор выхода аварийной сигнализации (красный светодиод), отключение стандартного выхода, включение аварийной сигнализации.
- Тип гнезда для упрощения установки и обслуживания.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)/
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Универсальный дизайн для гибкой установки (на DIN-рейку или на монтажную панель)
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.

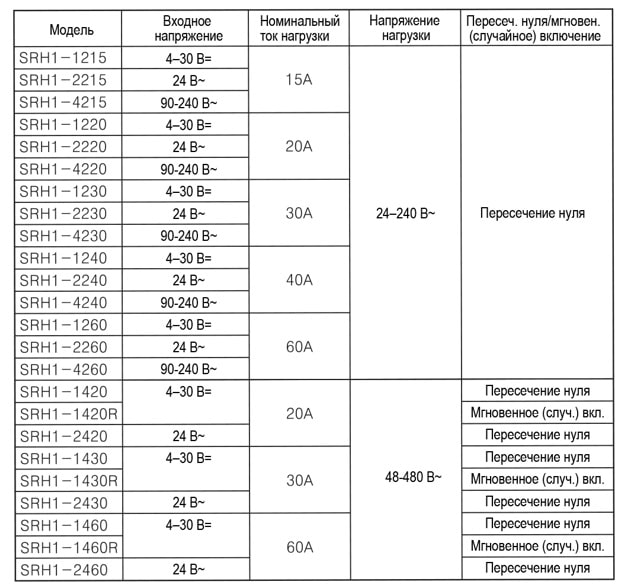

Основные характеристики:
| Модель | SRС1-1230 | SRС1-4230 | SRС1-2230 | SRС1-1430 | SRС1-1430R | SRС1-2430 | ||||||||
| Фазовое управление | Однофазное реле | |||||||||||||
| Номинальное входное напряжение | 4-30 VDC | 90-240 VAC | 24 VAC | 4-30 VDC | 24 VAC | |||||||||
| Макс. входной ток | 9 mA | 7 mA | 12 mA | 9 mA | 13 mA | 7 mA | ||||||||
| Пусковое напряжение мин. | 4 VDC | 85 VAC | 19 VAC | 4 VDC | 19 VAC | |||||||||
| Падение напряжения макс. | 1 VDC | 10 VAC | 4 VAC | 1 VDC | 4 VAC | |||||||||
| Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | 48-480 VAC (50/60 Hz) | ||||||||||||
| Время включения, макс. | 0,5 цикла + 1 мс | 1,5 цикла + 1 мс | 0,5 цикла + 1 мс | 1 мс | 1,5 цикла + 1 мс | |||||||||
| Время выключения, макс. | 0,5 цикла + 1 мс | |||||||||||||
| Номинальный ток нагрузки (резистивная нагрузка) | 30 А | |||||||||||||
| Диэлектрическая прочность | 4000 VAC | |||||||||||||
| Принцип действия | Переключение при пересечении нуля | Мгновенное переключение | Переключение при пересечении нуля | |||||||||||
| Условия хранения и эксплуатации | Температура окружающей среды | -30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
||||||||||||
| Влажность | Относительная влажность 45-85%, при хранении: 45-85% | |||||||||||||
| Масса нетто | 410 г | |||||||||||||
| Монтаж | На панель, на DIN-рейку | |||||||||||||

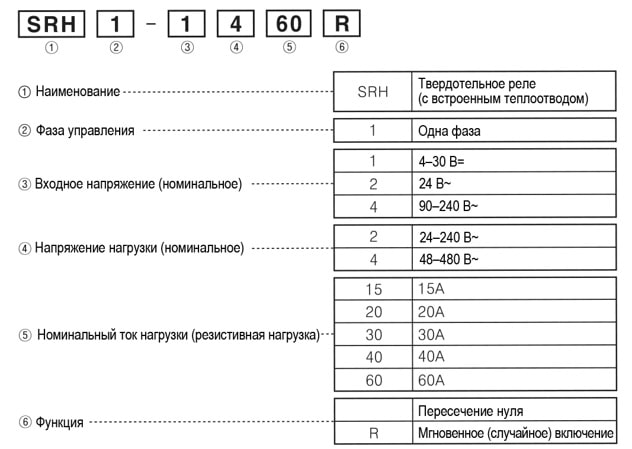

Схема формирования заказа реле SRH-1 (30 A)
