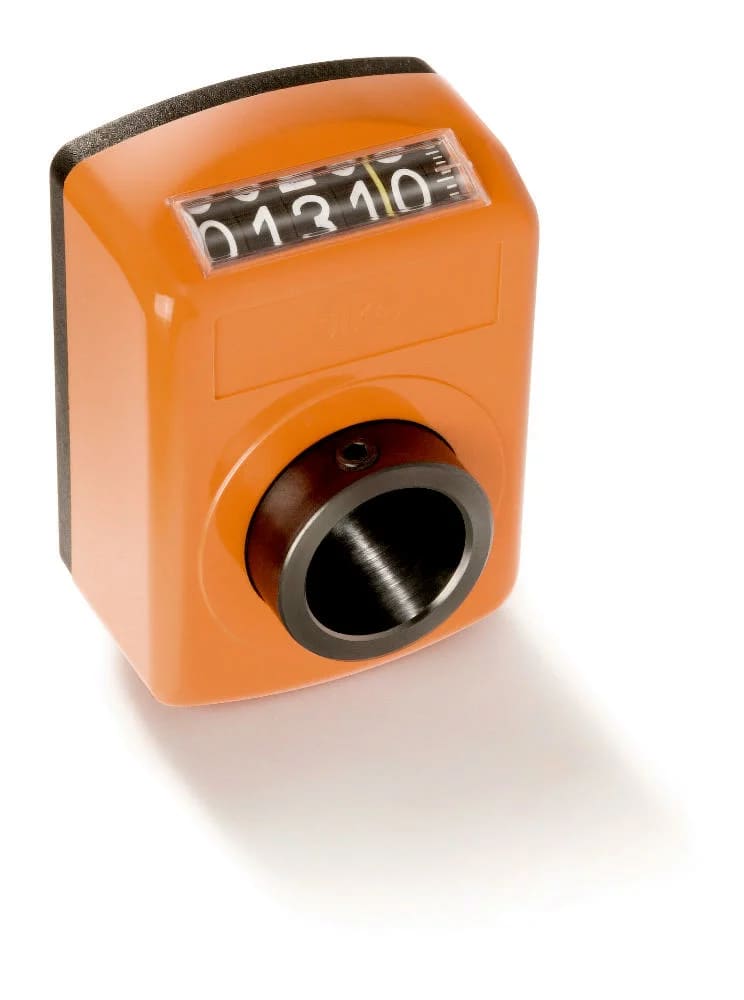

- Наиболее часто используемый размер в тонком дизайне
- Полый вал, максимальный диаметр 20 мм.
- Счетчик с 5 десятилетиями и прекрасным чтением
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
- Зажимная пластина (см. принадлежности)
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
- Наиболее часто используемый размер в тонком дизайне
- Полый вал, максимальный диаметр 20 мм.
- Счетчик с 5 десятилетиями и прекрасным чтением
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
- Зажимная пластина (см. принадлежности)
Основные характеристики

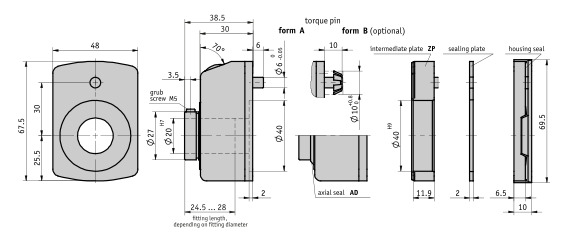

Технический чертеж
Технические данные
| Характеристика | Технические данные | Дополнительная информация |
|---|---|---|
| Корпус | армированный пластик / цинковое литье под давлением / корпус MCM | |
| Смотровое окно | пластик | минеральное стекло как опция |
| Счетчик | 5 десятилетий с точным отсчетом | |
| Высота цифры | ~7 мм | |
| Масса | 0,1 кг |
| Характеристика | Технические данные |
|---|---|
| Температура окружающей среды | 0 … 80 °C |
Максимальная скорость
| Отображение (после первого оборота) | макс. скорость [об/мин] |
|---|---|
| 00010 | 500 (1500) |
| 00015 | 500 (1000) |
| 00020 | 500 (750) |
| 00025 | 500 (600) |
| 00030 | 500 |
| 00040 | 375 |
| 00050 | 300 |
| 00060 | 250 |
| 00080 | 180 |
| 00100 | 150 |
Формула:
макс. скорость = 15000 / (отображение после первого оборота)
макс. скорость = 15000 / (отображение после первого оборота)
Примечание: Скорость вращения свыше 500 об/мин следует поддерживать только в течение коротких промежутков времени.
Информация для заказа
Пример создания артикула:
| Характеристика | Выберите спецификацию | Доступные варианты | Дополнительная информация |
|---|---|---|---|
| Монтажное положение | 02 |
02 04 06 07 |

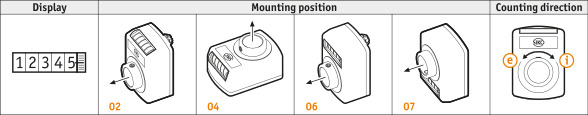

см. значки, иллюстрирующие монтажные положения |
| Отображение после первого оборота | 10 |
10 12/5 15 15/75 17/5 20 25 30 39/375 40 50 60 78/75 80 1000 другие по запросу |
/5 = арифметическое значение не отображается другие по запросу |
| Десятичное место | 0 |
0 = 00000 1 = 0000.0 2 = 000.00 3 = 00.000 4 = 0.0000 |
|
| Направление счета | i |
i - возрастающие значения по часовой стрелке e - возрастающие значения против часовой стрелки |
|
| Полый вал/диаметр | 20 |
20 - ø20 mm RH8 RH10 RH12 RH14 RH18 - редукционные втулки VA8 VA10 VA14 VA20 - нержавеющая сталь |
редукционные втулки нержавеющая сталь |
| Корпус | 0 |
0 - оранжевый RAL 2004 - пластик S - черный RAL 9005 - пластик GR - серый RAL 7035 - пластик FR - красный RAL 3000 - пластик MCM - хроматизированный матовый - металл |
оранжевый RAL 2004 пластик черный RAL 9005 пластик серый RAL 7035 пластик красный RAL 3000 пластик хроматизированный матовый металл |
| Уплотнение | OAD |
OAD - без осевого уплотнения AD - с осевым уплотнением GD - с осевым и корпусным уплотнением |
без осевого уплотнения с осевым уплотнением с осевым и корпусным уплотнением - уплотнительная пластина не применяется |
| Промежуточная пластина | OZP |
OZP - без промежуточной пластины ZP - с промежуточной пластиной |
без промежуточной пластины с промежуточной пластиной - не применяется с уплотнением "GD" |
| Ваш ключ заказа | DA09S-02-10-0-i-20-O-A-K-OAD-OZP-BP-ORP |
