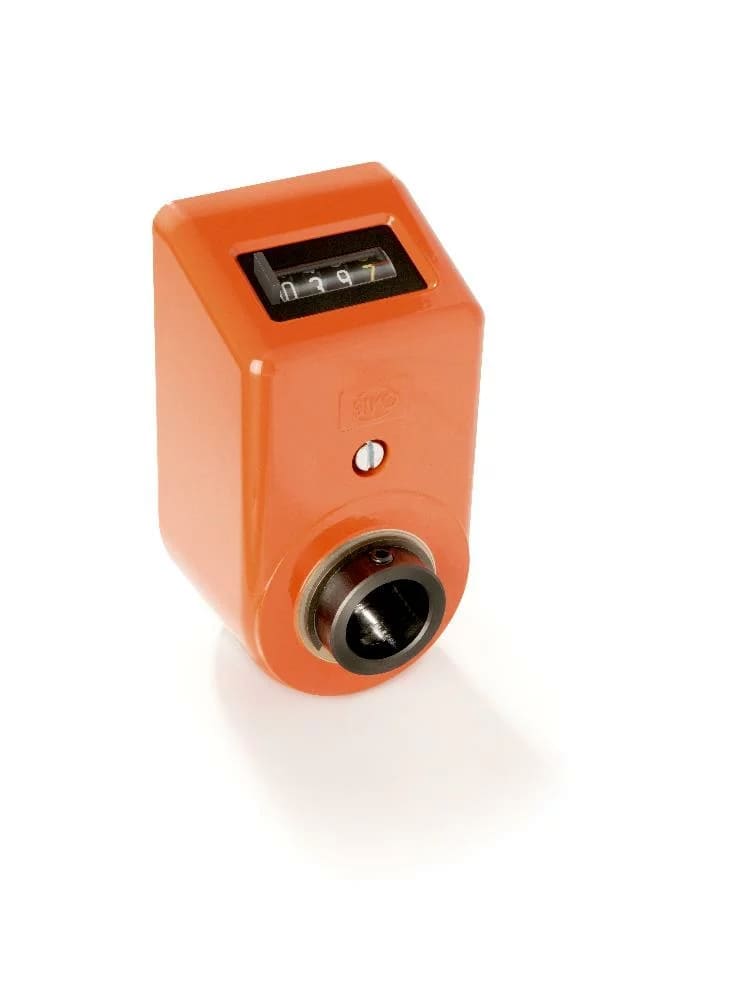

- Чрезвычайно прочная конструкция в металлическом корпусе.
- Полый вал, максимальный диаметр 35 мм.
- Контрмера с 4 или 5 десятилетиями
- с функцией обнуления
- Рычаг зажима интегрирован в конструкцию.
- Вал привода из нержавеющей стали в качестве опции.
- Обратимое направление счета
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
- Чрезвычайно прочная конструкция в металлическом корпусе.
- Полый вал, максимальный диаметр 35 мм.
- Контрмера с 4 или 5 десятилетиями
- с функцией обнуления
- Рычаг зажима интегрирован в конструкцию.
- Вал привода из нержавеющей стали в качестве опции.
- Обратимое направление счета
Основные характеристики

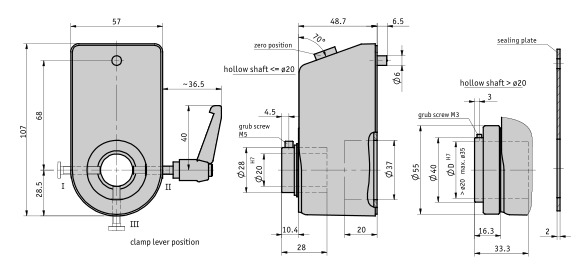

Технический чертеж
Технические данные
| Характеристика | Технические данные | Дополнительная информация |
|---|---|---|
| Корпус | цинковое литье под давлением | |
| Счетчик | 4 десятилетия с точным отсчетом | |
| Высота цифры | ~4.5 мм | |
| Масса | 0.7 кг |
| Характеристика | Технические данные | Дополнительная информация |
|---|---|---|
| Температура окружающей среды | 0 … 80 °C |
Максимальная скорость
| Отображение (после первого оборота) |
макс. скорость [об/мин] с нулевым положением |
макс. скорость [об/мин] без нулевого положения |
|---|---|---|
| (0)0010 | 500 | 500 (1200) |
| (0)0020 | 250 | 500 (600) |
| (0)0025 | 200 | 480 |
| (0)0030 | 165 | 400 |
| (0)0040 | 125 | 300 |
| (0)0050 | 100 | 240 |
| (0)0060 | 85 | 200 |
| (0)0080 | 60 | 150 |
| (0)0100 | 50 | 120 |
Формула:
с нулевым положением: макс. скорость = 5000 / (отображение после первого оборота)
без нулевого положения: макс. скорость = 12000 / (отображение после первого оборота)
с нулевым положением: макс. скорость = 5000 / (отображение после первого оборота)
без нулевого положения: макс. скорость = 12000 / (отображение после первого оборота)
Примечание: Скорость вращения свыше 500 об/мин следует поддерживать только в течение коротких промежутков времени.
Информация для заказа
Пример создания артикула:
| Параметр | Код | Описание | Дополнительная информация |
|---|---|---|---|
| Монтажное положение |
01 |
01- с нулевым положением 02- без нулевого положения 03- с нулевым положением 04- без нулевого положения |

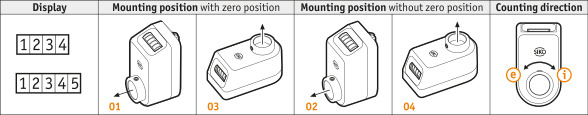

смотрите пиктограммы, иллюстрирующие монтажные положения |
| Счетчик / разряды | 4 |
4 десятилетия (4 разряда) 5 десятилетий (5 разрядов) |
|
| Отображение после первого оборота |
10 |
10 16 20 30 40 50 60 80 100 0 |
0 - другие значения по запросу |
| Десятичный знак |
0 |
0 = 00000 1 = 0000.0 2 = 000.00 3 = 00.000 4 = 0.0000 |
только с 5 десятилетиями (5 разрядов), кроме 1 = 0000.0. |
| Направление счета |
i |
i - возрастание значений по часовой стрелке e- возрастание значений против часовой стрелки e/i- настраивается пользователем (при вскрытии корпуса) |
|
| Полый вал / диаметр |
20 |
ø20 мм ø35 мм ø20 мм, нержавеющая сталь редукционная втулка RH10 редукционная втулка RH12 редукционная втулка RH14 редукционная втулка RH16 редукционная втулка RH18 |
ø35 mm- только с отображением после первого оборота "50" |
| Цвет | O |
O - оранжевый RAL 2004 S - черный RAL 9005 |
|
| Фиксирующий рычаг / позиция |
OKL |
OKL - без стопорного рычага I - позиция I II - позиция II III - позиция III |
| Ваш ключ заказа | DA08-01-4-10-0-i-20-O-OKL |
