- Полый вал, максимальный диаметр 14 мм.
- Прилавок с четырьмя десятилетиями и прекрасным чтением
- Задержание как вариант
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
- Зажимная пластина (см. принадлежности)
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
- Полый вал, максимальный диаметр 14 мм.
- Прилавок с четырьмя десятилетиями и прекрасным чтением
- Задержание как вариант
- Функция увеличения для лучшей читаемости
- Вал привода из нержавеющей стали в качестве опции.
- Осевое уплотнение, пыле- и влагозащита.
- Зажимная пластина (см. принадлежности)
Основные характеристики

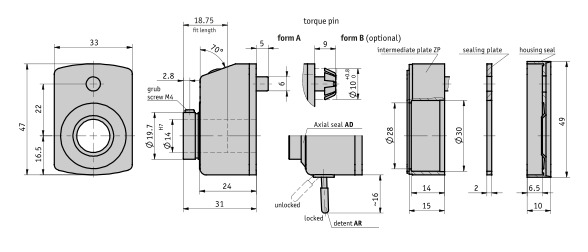

Технический чертеж
Технические данные
| Характеристика | Технические данные |
|---|---|
| Смотровое окно | пластик (минеральное стекло как опция) |
| Счетчик | 4 десятилетия с точным отсчетом |
| Высота цифры | ~6 мм |
| Масса | 0,05 кг |
| Корпус | армированный пластик |
| Характеристика | Технические данные |
|---|---|
| Температура окружающей среды | 0 … 80 °C |
Максимальная скорость
| Отображение (после первого оборота) | макс. скорость [об/мин] |
|---|---|
| 0010 | 500 (1500) |
| 0015 | 500 (1000) |
| 0020 | 500 (750) |
| 0025 | 500 (600) |
| 0030 | 500 |
| 0040 | 375 |
| 0050 | 300 |
| 0060 | 275 |
| 0080 | 180 |
| 0100 | 150 |
Формула:
макс. скорость = 15000 / (отображение после первого оборота)
макс. скорость = 15000 / (отображение после первого оборота)
Примечание: Скорость вращения свыше 500 об/мин следует поддерживать только в течение коротких промежутков времени.
Информация для заказа
Пример создания артикула:

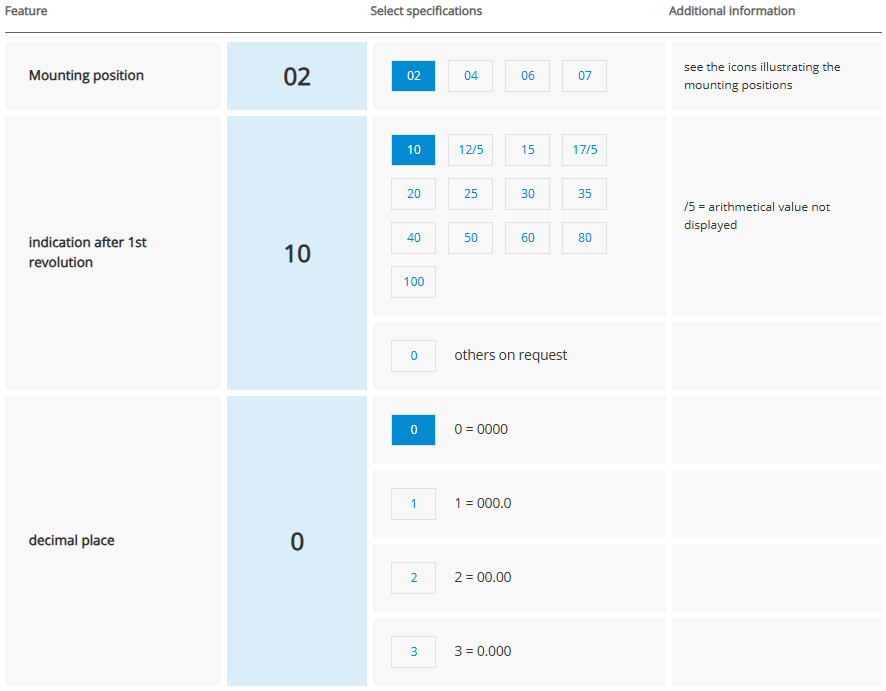

| Характеристика | Выберите спецификацию | Доступные варианты | Дополнительная информация |
|---|---|---|---|
| Монтажное положение | 02 |
02 04 06 07 |
см. иконки с изображением монтажных положений |
| Отображение после первого оборота | 10 |
10 12/5 15 17/5 20 25 30 35 40 50 60 80 100 0 |
/5 = арифметическое значение не отображается другие по запросу |
| Десятичное место | 0 |
0 = 0000 1 = 000.0 2 = 00.00 3 = 0.000 |
|

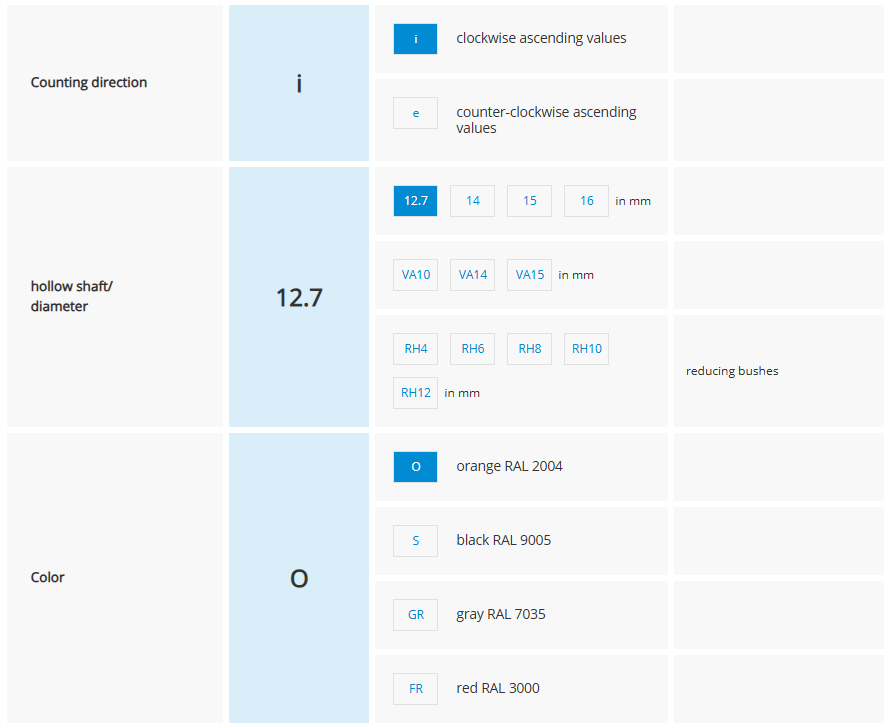

| Направление счета | i |
i = возрастающие значения по часовой стрелке e = возрастающие значения против часовой стрелки |
|
| Полый вал / диаметр | 12.7 |
12.7 в мм 14 15 16 VA10 в мм VA14 VA15 RH4 в мм RH6 RH8 RH10 RH12 |
RH4 в мм RH6 RH8 RH10 RH12 - редукционные втулки |
| Цвет | O |
O = оранжевый RAL 2004 S = черный RAL 9005 GR = серый RAL 7035 FR = красный RAL 3000 |
|

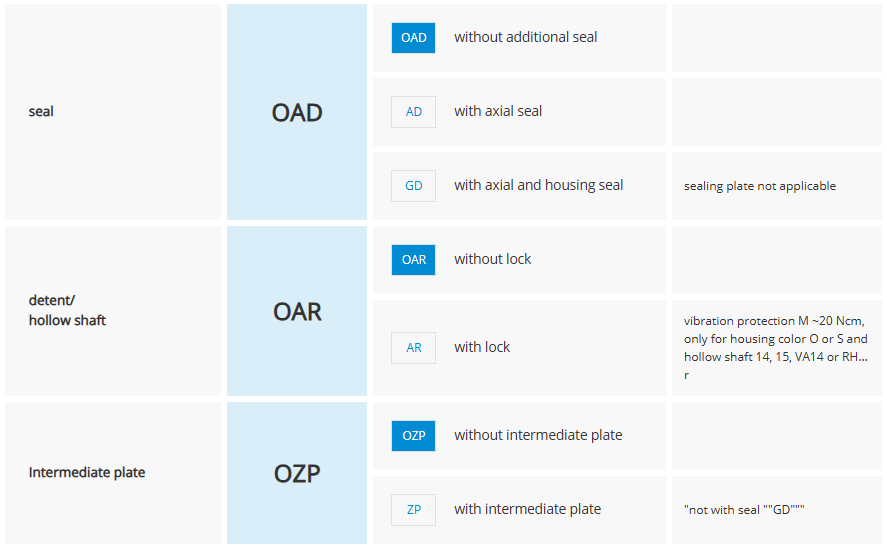

| Уплотнение | OAD |
OAD = без дополнительного уплотнения AD = с осевым уплотнением GD = с осевым уплотнением и уплотнением корпуса |
GD - уплотнительная пластина не требуется |
| Фиксатор / полый вал | OAR |
OAR = без фиксатора AR = с фиксатором |
защита от вибрации M ~20 Ncm, только для цвета корпуса O или S и полого вала 14, 15, VA14 или RH…r |
| Промежуточная пластина | OZP |
OZP = без промежуточной пластины ZP = с промежуточной пластиной |
не с уплотнением "GD" |
| Ваш ключ заказа | DA04-02-10-0-i-12.7-O-OAD-OAR-OZP |
