- Версия с двумя счетчиками (4 или 5 декад) и тонкой читаемостью.
- Идеально подходит для использования с деревообрабатывающими станками.
- Полый вал, максимальный диаметр 30 мм.
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
- Версия с двумя счетчиками (4 или 5 декад) и тонкой читаемостью.
- Идеально подходит для использования с деревообрабатывающими станками.
- Полый вал, максимальный диаметр 30 мм.
- Дисплей может быть разработан для отображения информации в миллиметрах или дюймах.
Основные характеристики

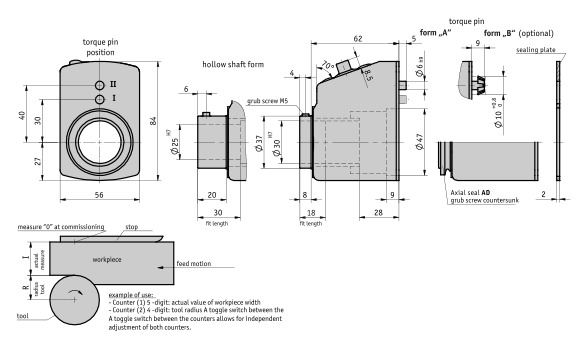

Технический чертеж
Технические данные
| Характеристика | Технические данные | Дополнительная информация |
|---|---|---|
| Корпус | армированный пластик | |
| Счетчик | 4, 5 десятилетий с точным отсчетом | |
| Высота цифры | ~7 мм | |
| Масса | 0,1 кг |
| Характеристика | Технические данные |
|---|---|
| Температура окружающей среды | 0 … 80 °C |
Максимальная скорость
| Отображение (после первого оборота) | макс. скорость [об/мин] |
|---|---|
| 00010 | 500 (1500) |
| 00015 | 500 (1000) |
| 00020 | 500 (750) |
| 00025 | 500 (600) |
| 00030 | 500 |
| 00040 | 375 |
| 00050 | 300 |
| 00060 | 250 |
| 00080 | 180 |
| 00100 | 150 |
Формула:
макс. скорость = 15000 / (отображение после первого оборота)
макс. скорость = 15000 / (отображение после первого оборота)
Примечание: Скорость вращения свыше 500 об/мин следует поддерживать только в течение коротких промежутков времени.
Информация для заказа
Пример создания артикула:
| Характеристика | Выберите спецификацию | Доступные варианты | Дополнительная информация |
|---|---|---|---|
| Отображение после первого оборота | 7/874 |
7/874 10 15/747 20 25 39/368 40 50 80 100 |
/874 = арифметическое значение не отображается другие по запросу |
| Десятичное место | 0 |
0 = 0000 1 = 000.0 2 = 00.00 3 = 0.000 |
|

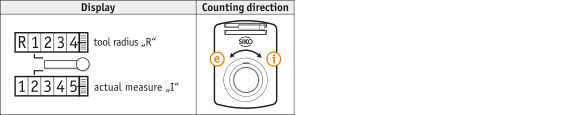

| Направление счета | i |
i - возрастающие значения по часовой стрелке e - возрастающие значения против часовой стрелки |
|
| Полый вал / диаметр | 25 |
25 30 RH20 RH25 |
RH20 RH25- редукционные втулки |
| Полый вал / исполнение | WK |
WK - короткий полый вал WL - длинный полый вал |
|
| Штифт против крутящего момента / положение | I |
I - положение I II - положение II |
|
| Осевое уплотнение | OAD |
OAD - без осевого уплотнения AD - с осевым уплотнением |
| Ваш ключ заказа | DA10R/1-7/874-0-i-25-WK-A-I-S-K-OAD |
