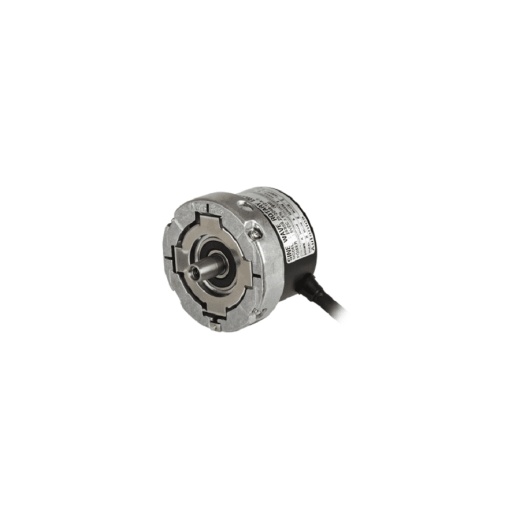

Инкрементальные энкодеры серии E58S посредством операционного усилителя генерируют аналоговый сигнал синусоидальной формы, который используется в контуре регулирования скорости и положения. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения, а выходные сигналы фаз А и В можно умножать с целью повышения точности контура управления положением (сопоставимо с разрешающей способностью более 10000 импульсов).
Основные характеристики
- Конусный вал.
- Аналоговый сигнал синусоидальной формы на выходе операционного усилителя.
- Источник питания: 5 В= ±5%.
Доступны функции управления абсолютным положением и параметры настройки множителя
Разрешающая способность энкодеров этой серии составляет 2048 импульсов, при этом для выходных сигналов фаз A и B можно использовать множитель с целью повышения точности управления положением, которая в этом случае сопоставима с точностью систем, обладающих разрешающей способностью величиной более 10000 импульсов. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения.
Широкий диапазон рабочих температур
Энкодеры этой серии обладают высокой стабильностью в условиях высоких и низких температур: от -20°C до 100°C (в сравнении с предыдущими моделями: от -10°C до 70°C)
Доступны изделия в исполнении с кабелем сзади или сбоку
Энкодеры этой серии доступны в исполнении с кабелем сзади или сбоку. Длина кабеля составляет 7 м, 9 м и 15 м. Благодаря разнообразию исполнений эти энкодеры можно использовать в различных условиях окружающей среды.
Инкрементальные энкодеры серии E58S посредством операционного усилителя генерируют аналоговый сигнал синусоидальной формы, который используется в контуре регулирования скорости и положения. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения, а выходные сигналы фаз А и В можно умножать с целью повышения точности контура управления положением (сопоставимо с разрешающей способностью более 10000 импульсов).
Основные характеристики
- Конусный вал.
- Аналоговый сигнал синусоидальной формы на выходе операционного усилителя.
- Источник питания: 5 В= ±5%.
Доступны функции управления абсолютным положением и параметры настройки множителя
Разрешающая способность энкодеров этой серии составляет 2048 импульсов, при этом для выходных сигналов фаз A и B можно использовать множитель с целью повышения точности управления положением, которая в этом случае сопоставима с точностью систем, обладающих разрешающей способностью величиной более 10000 импульсов. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения.
Широкий диапазон рабочих температур
Энкодеры этой серии обладают высокой стабильностью в условиях высоких и низких температур: от -20°C до 100°C (в сравнении с предыдущими моделями: от -10°C до 70°C)
Доступны изделия в исполнении с кабелем сзади или сбоку
Энкодеры этой серии доступны в исполнении с кабелем сзади или сбоку. Длина кабеля составляет 7 м, 9 м и 15 м. Благодаря разнообразию исполнений эти энкодеры можно использовать в различных условиях окружающей среды.
Основные характеристики:
- Тип вала: выступающий 9,25 мм (конусность 1:10).
- Число импульсов на оборот: 2048.
- Выходные фазы: A, A̅, B, B̅, Z, Z̅, C, C̅, D, D̅.
- Разность фаз выхода:
- разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A);
- разность фаз между C и D: 90°.
- Выход управления:
- Аналоговый синусоидальный выход на основе операционного усилителя.
- Максимальная частота отклика: 200 кГц.
- Напряжение питания:
- 5 В= ±5% (для выхода LineDriver).
- Потребляемый ток:
- менее 120 мА.
- Пусковой момент: макс: 100 гс·см (0.06Н·м).
- Момент инерции: макс. 15 г·см2 (1,58x10-6 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 6000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 100G.
- Температура окружающей среды:
- эксплуатация: от -20 до 100°C;
- хранение: от -25 до 100°C.
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90%
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP50 (стандарт МЭК).
- Масса: примерно 1,02 г.
Модели доступные для заказа:
E58S9.25-2048-10-A-5-R (Энкодер диаметром 58 мм с выступающим валом 9,25 мм, 2048 имп/об, синусоидальный выходной сигнал, фазы A, A̅, B, B̅, Z, Z̅, C, C̅, D, D̅, питание 5 В=, кабель радиальный).
E58S9.25-2048-10-A-5-S (Энкодер диаметром 58 мм с выступающим валом 9,25 мм, 2048 имп/об, синусоидальный выходной сигнал, фазы A, A̅, B, B̅, Z, Z̅, C, C̅, D, D̅, питание 5 В=, кабель осевой).
