Название:

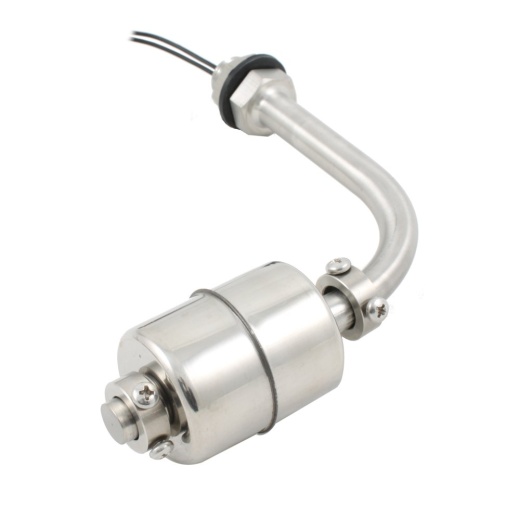

Поплавковые датчики уровня серии IL-BA-VH
Краткое описание товара:
IL-BA-VH - поплавковые датчики уровня Г-образного типа для монтажа в боковую стенку.
Поплавковый датчик уровня используется для мониторинга уровня жидких сред.
Область применения
- исключение переполнения емкостей хранения жидкостей;
- исключение опустошения емкостей хранения жидкостей.
Принцип работы
В основе устройства поплавковых датчиков контроля уровня жидких сред лежит использование поплавка, размещаемого в контролируемой емкости, резервуаре или водоеме на специальном стержне или кабеле. Срабатывание механического поплавка происходит при достижении поверхности жидкости необходимого уровня, на котором он установлен. В результате поплавок выключателя всплывает и вызывает замыкание контактов через специальный шток. Соответственно при снижении уровня поплавок опускается, возвращая контакты в исходное положение. При изменении угла наклона кабельного поплавкового датчика встроенные контакты замыкаются и размыкаются, что, в свою очередь, приводит к его срабатыванию или возвращению в исходное положение.
Доступные модификации
| Артикул | Внешний вид | Характеристики |
Процессное соединение |
|
IL-BA-VH-S1/8PF-S28 |
|
Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=28 мм нерж. сталь |
1/8"PF |
| IL-BA-VH-S3/8PF-S45 |
 |
Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=45 мм нерж. сталь |
3/8"PF |
Название:
Поплавковые датчики уровня серии IL-BA-VH
Краткое описание товара:
IL-BA-VH - поплавковые датчики уровня Г-образного типа для монтажа в боковую стенку.
Поплавковый датчик уровня используется для мониторинга уровня жидких сред.
Область применения
- исключение переполнения емкостей хранения жидкостей;
- исключение опустошения емкостей хранения жидкостей.
Принцип работы
В основе устройства поплавковых датчиков контроля уровня жидких сред лежит использование поплавка, размещаемого в контролируемой емкости, резервуаре или водоеме на специальном стержне или кабеле. Срабатывание механического поплавка происходит при достижении поверхности жидкости необходимого уровня, на котором он установлен. В результате поплавок выключателя всплывает и вызывает замыкание контактов через специальный шток. Соответственно при снижении уровня поплавок опускается, возвращая контакты в исходное положение. При изменении угла наклона кабельного поплавкового датчика встроенные контакты замыкаются и размыкаются, что, в свою очередь, приводит к его срабатыванию или возвращению в исходное положение.
Доступные модификации
| Артикул | Внешний вид | Характеристики |
Процессное соединение |
|
IL-BA-VH-S1/8PF-S28 |
|
Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=28 мм нерж. сталь |
1/8"PF |
| IL-BA-VH-S3/8PF-S45 |
|
Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=45 мм нерж. сталь |
3/8"PF |
Класс защиты: IP67.
Электрическое соединение: кабель 0,5 метра.
Резьба (зависит от модели):
- 1/8’ PF.
- 3/8” PF.
Материал поплавка: нерж. сталь SUS304.
Допустимая нагрузка:
- 220 В перем. ток; 0,5 A.
- 24 В пост. ток; макс. 0,7 А.
Давление процесса макс: 10 Бар.
Температура хранения и транспортировки: -20…+80 °C
Общий вес:
~ 0,1 кг (полипропилен)
~ 0,2 кг (нержавеющая сталь)
