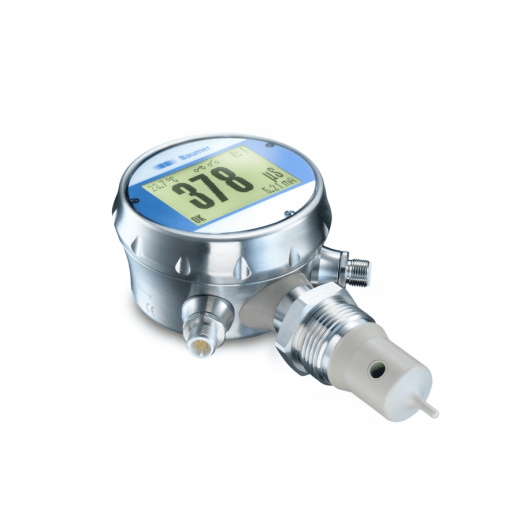

Кондуктометрические датчики концентрации (проводимости) CombiLyz AFI4/5 предназначены для измерения концентрации пищевых жидких продуктов и их производных, растворов, реагентов, в том числе для контроля процессов СИП-моек.
Ключевые преимущества:
- Диапазон от 0-500 мкСм/см до 0-1000 мСм/см.
- Гигиеническое исполнение по стандартам 3-A и EHEDG.
- Встроенный графический дисплей CombiView DFON с сенсорным управлением.
- Мгновенная реакция на изменение температуры среды.
- Простое программирование с FlexProgrammer 9701.
- Два отдельных выхода 4...20 мА для концентрации (проводимости) и температуры.
- Для измерения концентрации сред и промывочных растворов;
- Измерительная часть из ПЭЭК.
- Асептическое беззазорное присоединение к процессу G1".
Чтобы избежать химического загрязнения пищевых продуктов, датчик электропроводности CombiLyz® точно измеряет остаточную концентрацию химикатов в промывочной воде, чтобы сообщить ПЛК, когда вода абсолютно чиста, чтобы гарантировать безопасность пищевых продуктов.
Безопасности пищевых продуктов
Точное измерение минимальных остаточных концентраций химикатов EHEDG и 3A.
Длительный жизненный цикл
Прочный наконечник датчика, корпус IP67 и IP69K, устойчив к высокой температуре до 140 ° C, выдерживает давление 16 бар.
Легко настроить
Сенсорный экран, внешнее программное устройство, версия смещения, другой диаметр трубы.
Легко читать.
Большой дисплей, поворот на 360 °, произвольное программирование текста.
Применение:
- Контроль процесса в CIP (Cleaning in place) и SIP (Sterilization in place) мойках.
- Контроль оборудования розлива.
- Определение границы раздела сред.
- Системы водоциркуляции с проводимостью >500 мкСм/см.
Принцип действия датчика проводимости Baumer AFI
Разделение проводящей и индуктивной технологии
Классическая установка проводящих датчиков проводимости, электроды которых находятся в гальваническом контакте с измеряемой средой, ограничена точкой, в которой высокие концентрации ионов могут привести к так называемому эффекту поляризации. Это может представлять собой дополнительное сопротивление, искажающее результат измерения. Точно так же отложения (например, гидроксид натрия) могут создавать изолирующие слои, которые делают невозможным измерение электропроводности.
Для применений с высокими концентрациями ионов, таких как выщелачивания и кислоты со значениями проводимости в диапазоне 100 мс/см и когда существует риск отложений, индуктивная технология предлагает единственное надежное измерение проводимости и, следовательно, надежный контроль процессов. Однако индуктивный принцип измерения не подходит для измерения очень малых значений проводимости. Наименьший диапазон измерений составляет 500 мкс/см (0,5 мс/см); в этом диапазоне все еще можно проводить точные измерения около 50 мкс / см.
Конструкция индуктивного датчика проводимости AFI
Чувствительный элемент с бесшовным корпусом PEEK содержит две кольцевые катушки сердечника, которые действуют как два виртуальных трансформатора, расположенных последовательно. Первая первичная обмотка питается генератором в килогерцовом диапазоне. Жидкостный контур, который создается проходом измерения тока через внутреннюю часть двух кольцевых катушек сердечника и окружающую область, соединяет вторичную сторону первого трансформатора с первичной стороной второго трансформатора. Это соединение можно считать общей обмоткой обоих трансформаторов. Вторичная обмотка второго трансформатора соединена с гальванометром. Объем сопротивления жидкости RM приводит к соответствующему значению измерения тока. Используя простое вычислительное правило (закон Ома), это значение вместе с известным напряжением генератора UG преобразуется в выходное значение проводимости GM.
Чувствительность гальванометра должна регулироваться для различных диапазонов значений проводимости. Пользователь может сделать это, установив свободно определенные диапазоны измерений, которые могут быть выбраны во время работы путем активации управляющих входов.
Индуктивный принцип измерения не зависит от движения жидкостей в измерительном канале тока. Тем не менее, рекомендуется выровнять канал по направлению потока для достижения лучших результатов очистки. Симметричная конструкция канала вмещает оба направления потока без риска засорения компонентами среды.
Точный и высокочувствительный датчик температуры Pt100 встроен в наконечник сенсорного элемента. Измеренная таким образом температура среды доступна в качестве измерительного сигнала и используется в дополнение к физической температурной компенсации исходного значения проводимости.
Температурная компенсация
Проводимость жидкости обычно зависит от температуры. Для многих водных растворов он увеличивается при +2% / к. Чтобы иметь возможность сравнивать измерения, измерительные приборы отсылают непосредственно определенную проводимость обратно к эталонной температуре. Обычно это определяется как 25 °C. В дополнение к этому определению AFI также допускает ввод температурного коэффициента в % / K. Если вы хотите обойтись без температурной компенсации, то это значение должно быть установлено на 0%/К. Нелинейные температурные коэффициенты могут быть заданы с помощью дополнительного квадратичного элемента.
Кондуктометрические датчики концентрации (проводимости) CombiLyz AFI4/5 предназначены для измерения концентрации пищевых жидких продуктов и их производных, растворов, реагентов, в том числе для контроля процессов СИП-моек.
Ключевые преимущества:
- Диапазон от 0-500 мкСм/см до 0-1000 мСм/см.
- Гигиеническое исполнение по стандартам 3-A и EHEDG.
- Встроенный графический дисплей CombiView DFON с сенсорным управлением.
- Мгновенная реакция на изменение температуры среды.
- Простое программирование с FlexProgrammer 9701.
- Два отдельных выхода 4...20 мА для концентрации (проводимости) и температуры.
- Для измерения концентрации сред и промывочных растворов;
- Измерительная часть из ПЭЭК.
- Асептическое беззазорное присоединение к процессу G1".
Чтобы избежать химического загрязнения пищевых продуктов, датчик электропроводности CombiLyz® точно измеряет остаточную концентрацию химикатов в промывочной воде, чтобы сообщить ПЛК, когда вода абсолютно чиста, чтобы гарантировать безопасность пищевых продуктов.
Безопасности пищевых продуктов
Точное измерение минимальных остаточных концентраций химикатов EHEDG и 3A.
Длительный жизненный цикл
Прочный наконечник датчика, корпус IP67 и IP69K, устойчив к высокой температуре до 140 ° C, выдерживает давление 16 бар.
Легко настроить
Сенсорный экран, внешнее программное устройство, версия смещения, другой диаметр трубы.
Легко читать.
Большой дисплей, поворот на 360 °, произвольное программирование текста.
Применение:
- Контроль процесса в CIP (Cleaning in place) и SIP (Sterilization in place) мойках.
- Контроль оборудования розлива.
- Определение границы раздела сред.
- Системы водоциркуляции с проводимостью >500 мкСм/см.
Принцип действия датчика проводимости Baumer AFI
Разделение проводящей и индуктивной технологии
Классическая установка проводящих датчиков проводимости, электроды которых находятся в гальваническом контакте с измеряемой средой, ограничена точкой, в которой высокие концентрации ионов могут привести к так называемому эффекту поляризации. Это может представлять собой дополнительное сопротивление, искажающее результат измерения. Точно так же отложения (например, гидроксид натрия) могут создавать изолирующие слои, которые делают невозможным измерение электропроводности.
Для применений с высокими концентрациями ионов, таких как выщелачивания и кислоты со значениями проводимости в диапазоне 100 мс/см и когда существует риск отложений, индуктивная технология предлагает единственное надежное измерение проводимости и, следовательно, надежный контроль процессов. Однако индуктивный принцип измерения не подходит для измерения очень малых значений проводимости. Наименьший диапазон измерений составляет 500 мкс/см (0,5 мс/см); в этом диапазоне все еще можно проводить точные измерения около 50 мкс / см.
Конструкция индуктивного датчика проводимости AFI
Чувствительный элемент с бесшовным корпусом PEEK содержит две кольцевые катушки сердечника, которые действуют как два виртуальных трансформатора, расположенных последовательно. Первая первичная обмотка питается генератором в килогерцовом диапазоне. Жидкостный контур, который создается проходом измерения тока через внутреннюю часть двух кольцевых катушек сердечника и окружающую область, соединяет вторичную сторону первого трансформатора с первичной стороной второго трансформатора. Это соединение можно считать общей обмоткой обоих трансформаторов. Вторичная обмотка второго трансформатора соединена с гальванометром. Объем сопротивления жидкости RM приводит к соответствующему значению измерения тока. Используя простое вычислительное правило (закон Ома), это значение вместе с известным напряжением генератора UG преобразуется в выходное значение проводимости GM.
Чувствительность гальванометра должна регулироваться для различных диапазонов значений проводимости. Пользователь может сделать это, установив свободно определенные диапазоны измерений, которые могут быть выбраны во время работы путем активации управляющих входов.
Индуктивный принцип измерения не зависит от движения жидкостей в измерительном канале тока. Тем не менее, рекомендуется выровнять канал по направлению потока для достижения лучших результатов очистки. Симметричная конструкция канала вмещает оба направления потока без риска засорения компонентами среды.
Точный и высокочувствительный датчик температуры Pt100 встроен в наконечник сенсорного элемента. Измеренная таким образом температура среды доступна в качестве измерительного сигнала и используется в дополнение к физической температурной компенсации исходного значения проводимости.
Температурная компенсация
Проводимость жидкости обычно зависит от температуры. Для многих водных растворов он увеличивается при +2% / к. Чтобы иметь возможность сравнивать измерения, измерительные приборы отсылают непосредственно определенную проводимость обратно к эталонной температуре. Обычно это определяется как 25 °C. В дополнение к этому определению AFI также допускает ввод температурного коэффициента в % / K. Если вы хотите обойтись без температурной компенсации, то это значение должно быть установлено на 0%/К. Нелинейные температурные коэффициенты могут быть заданы с помощью дополнительного квадратичного элемента.
Технические характеристики
Корпус
Материал: нержавеющая сталь AISI 304
Электрическое соединение
Разъем (указывается при заказе):
слева:
- М12х1, 4pin
- кабельный ввод М16 или М20
справа:
- М12х1, 4pin (только для выхода 4…20 мА)
- М12х1, 8pin (только для выхода 4…20 мА + реле)
- кабельный ввод М16 или М20
Материал разъемов: нерж. сталь
Материал каб. вводов: пластик (PA)
Условия окружающей среды
Температура окружающей среды:
- -40…+85°C (версия без дисплея)
- -30…+80°C (версия с сенсорным дисплеем DFON)
Температура хранения: -40…+85°C
Влажность: Относительная влажность <98 %
Класс защиты:
- IP67
- IP69K (с соответствующим кабелем)
Технологическое присоединение
Варианты присоединений: см. чертежи
Материал контактной части: ПЭЭК Natura
Нерж. сталь AISI 316L (1.4404) (Нерж. сталь AISI 304 (1.4301) (опционально))
Условия функционирования (в зависимости от модификации)
Температура процесса: -20…+140°С (до +150°С не дольше часа)
Давление процесса: менее 25 Бар (тест гелием)
Совместимость с СИП: менее 60 мин, при температуре среды до 150°С
Время измерения: не более 0,3 с
Температурный коэффициент (коэф. измерения технологической температуры 25 °С): менее 0,1% FS/K
Температурный коэффициент (коэф. измерения технологической температуры 25 °С) (0…500 мкСм/см): не более 0,3% FS/K
Электропитание
Напряжение питания: 15…35В постоянного тока
Выходной сигнал:
Электропроводность/концентрация:
- 4…20 мА
- 4…20мА + HART
Температура: 4…20 мА
Реле: 2 выходных реле встроены в дисплей
Характеристики датчика:
Диапазон проводимости: от 0…500 мкСм/см до 0…1000 мСм/см (14 предустановленных диапазонов)
Диапазон концентрации: 4 предустановленных диапазона, 1 пользовательский
Диапазон температуры: -30…+150 °С
Точность измерений конц.: 0…500 мкСм/см – не более 1,5%
для диапазонов от 0...1 до 0…500 мСм/см – не более 1%
0…1000 мСм/см – не болле 1,5%
Точность измерения температуры: 0,4% от установленного значения
Температурная компенсация: 0,0…5,0%, настраиваемая
Диапазон компенсации: -20…+150 °С
Исходная температура: +25°С, настраиваемая
Продолжительность изм.: менее 0,3 с
Время отклика:
- t90 < 2 с для конц
- t90 < 2 с для температуры
Время пуска в работу:
- ≤ 10 с для версии без дисплея
- ≤ 15 с для версии с дисплеем
Условия функционирования:
Температура процесса: -20…+140°С (до …+150°С не дольше 1 часа)
Давление процесса: менее 25 Бар (тест гелием)
