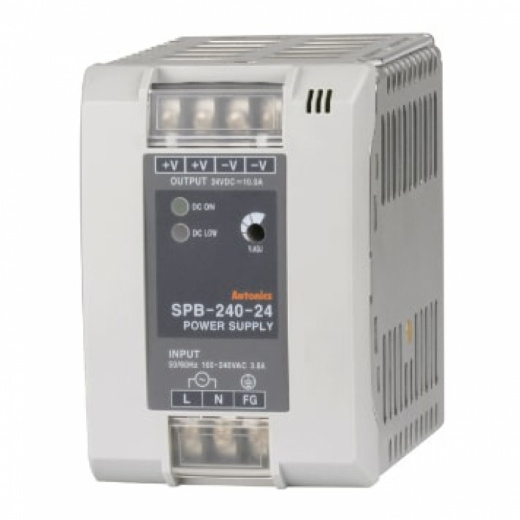

Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 92%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 12 В, 24 В, 48 В.
Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 92%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 12 В, 24 В, 48 В.
Основные характеристики:
Модель | SPB-240-12 | SPB-240-24 | SPB-240-48 | ||
Выходная мощность, Вт | 240 | ||||
Вход | Напряжение (допустимое) | 100-240 VAC (85-264 VAC/120-370 VDC) | |||
Частота | 50/60 Гц | ||||
КПД*1 | 100 VAC | 87% | 89% | 89% | |
240 VAC | 90% | 92% | 92% | ||
Коэффициент мощности | мин. 09 | ||||
Потребляемый ток*1 | 100 VAC | 2.76 А | 2.71 А | 2.73 А | |
240 VAC | 1.14 А | 1.12 А | 1.13 А | ||
Коррекция коэффициента мощности | встроенная | ||||
Выход | Напряжение | 12 VDC | 24 VDC | 48 VDC | |
Ток | 20 A | 10 A | 5 A | ||
Диапазон регулировки напряжения*2 | Макс ±5% | ||||
Колебание входного напряжения*3 | Макс ±0.5% | ||||
Изменение нагрузки*1 | Макс ±1% | ||||
Пульсации и шум пульсаций*1 | Макс ±1.5% | Макс ±1% | |||
Время пуска*1 | 100 VAC | 75 мс | 87 мс | 75 мс | |
240 VAC | 45 мс | 56 мс | 45 мс | ||
Время удержания*1 | 100 VAC | 33 мс | 36 мс | 25 мс | |
240 VAC | |||||
Функции защиты | Ограничение пускового тока | 100 VAC | 8 А | 8 А | 8 А |
240 VAC | 22 А | 25 А | 26 А | ||
Защита от сверхтока*4 | От 105% до 160% | ||||
Защита от перенапряжения | 16.0V±10% | 30.0V±10% | 58.0V±10% | ||
Индикация низкого выходного напряжения | 9.6V±10% | 20.0V±10% | 43.0V±10% | ||
Индикаторы | Выход: зеленый СИД Низкое вых. напряжение: красный СИД |
||||
Сопротивление изоляции | Не более 100 Мом (при 500 VDC по мегомметру между всеми зажимами и корпусом) | ||||
Диэлектрическая прочность | 3000 VAC, 50/60 Гц в течение 1 ми (между всеми входными и выходными зажимами) | ||||
1500 VAC, 50/60 Гц в течение 1 ми (между всеми входными зажимами и корпусом) | |||||
Условия хранения и эксплуатации | Температура окружающей среды | -10…+50 °С; хранение -25…+65 °С |
|||
Влажность | 25-85 % относительной влажности; хранение: 25-90 % относительной влажности |
||||
Степень защиты | IP20 (стандарт МЭК) | ||||
Масса нетто | 736 г | ||||
Монтаж | На DIN-рейку или на монтажную панель винтами |
*1: при номинальном входном напряжении 100-240 VAC и нагрузке 100%.
*2: напряжение изменяется при помощи регулятора (V.ADJ) в пределах установленного диапазона (±5%).
*3: при номинальном входном напряжении 85-264 VAC и нагрузке 100%.
*4: при номинальном входном напряжении 100-240 VAC.
