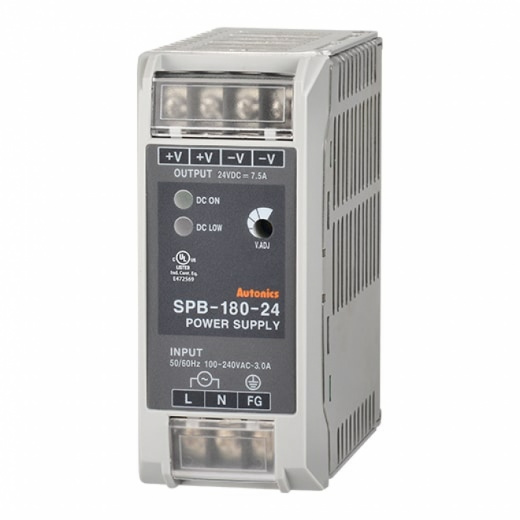

Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 92%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 24 В, 48 В.
Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 92%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 24 В, 48 В.
Основные характеристики:
Модель | SPB-180-24 | SPB-180-48 | |
Выходная мощность, Вт | 180 | 182.4 | |
Вход | Напряжение (допустимое) | 100-240 VAC (85-264 VAC/120-370 VDC) | |
Частота | 50/60 Гц | ||
КПД*1 | 100 VAC | 89% | |
240 VAC | 92% | ||
Коэффициент мощности | мин. 09 | ||
Потребляемый ток*1 | 100 VAC | 2.03 А | 2.04 А |
240 VAC | 0.83 А | 0.84 А | |
Коррекция коэффициента мощности | встроенная | ||
Выход | Напряжение | 24 VDC | 48 VDC |
Ток | 7.5 A | 3.8 A | |
Диапазон регулировки напряжения*2 | Макс ±5% | ||
Колебание входного напряжения*3 | Макс ±0.5% | ||
Изменение нагрузки*1 | Макс ±1% | ||
Пульсации и шум пульсаций*1 | Макс ±1% | ||
Время пуска*1 | 100 VAC | 87 мс | 75 мс |
240 VAC | 56 мс | 45 мс | |
Время удержания*1 | 100 VAC | 36 мс | 25 мс |
240 VAC | |||
Функции защиты | Ограничение пускового тока | 100 VAC | 8 А |
240 VAC | 25 А | 26 А | |
Защита от сверхтока*4 | От 105% до 160% | ||
Защита от перенапряжения | 30.0V±10% | 58.0V±10% | |
Индикация низкого выходного напряжения | 20.0V±10% | 43.0V±10% | |
Индикаторы | Выход: зеленый СИД Низкое вых. напряжение: красный СИД |
||
Сопротивление изоляции | Не более 100 Мом (при 500 VDC по мегомметру между всеми зажимами и корпусом) | ||
Диэлектрическая прочность | 3000 VAC, 50/60 Гц в течение 1 ми (между всеми входными и выходными зажимами) | ||
1500 VAC, 50/60 Гц в течение 1 ми (между всеми входными зажимами и корпусом) | |||
Условия хранения и эксплуатации | Температура окружающей среды | -10…+50 °С; хранение -25…+65 °С |
|
Влажность | 25-85 % относительной влажности; хранение: 25-90 % относительной влажности |
||
Степень защиты | IP20 (стандарт МЭК) | ||
Масса нетто | 505 г | ||
Монтаж | На DIN-рейку или на монтажную панель винтами |
*1: при номинальном входном напряжении 100-240 VAC и нагрузке 100%.
*2: напряжение изменяется при помощи регулятора (V.ADJ) в пределах установленного диапазона (±5%).
*3: при номинальном входном напряжении 85-264 VAC и нагрузке 100%.
*4: при номинальном входном напряжении 100-240 VAC.
