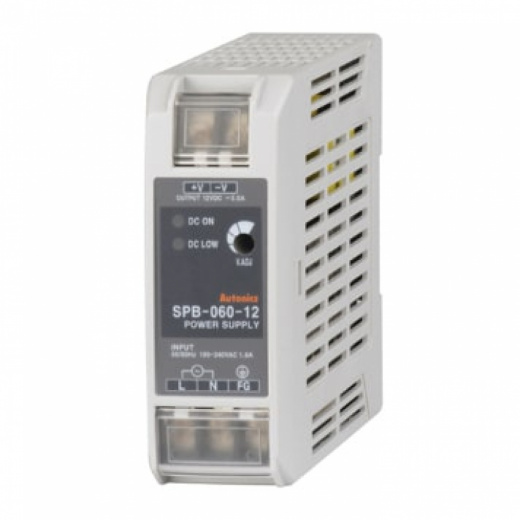

Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 87%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 12 В, 24 В, 48 В.
Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 87%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 12 В, 24 В, 48 В.
Основные характеристики:
| Модель | SPB-060-12 | SPB-060-24 | SPB-060-48 | ||
| Выходная мощность, Вт | 60 | 62.4 | |||
| Вход | Напряжение (допустимое) | 100-240 VAC (85-264 VAC/120-370 VDC) | |||
| Частота | 50/60 Гц | ||||
| КПД*1 | 100 VAC | 81% | 84% | 85% | |
| 240 VAC | 83% | 86% | 87% | ||
| Потребляемый ток*1 | 100 VAC | 1.24 А | 1.21 А | 1.19 А | |
| 240 VAC | 0.66 А | 0.65 А | 0.64 А | ||
| Выход | Напряжение | 12 VDC | 24 VDC | 48 VDC | |
| Ток | 5 A | 2.5 A | 1.3 A | ||
| Диапазон регулировки напряжения*2 | Макс ±5% | ||||
| Колебание входного напряжения*3 | Макс ±0.5% | ||||
| Изменение нагрузки*1 | Макс ±1% | ||||
| Пульсации и шум пульсаций*1 | Макс ±1% | ||||
| Время пуска*1 | 100 VAC | 520 мс | 570 мс | 1.2 с | |
| 240 VAC | 530 мс | 540 мс | 400 мс | ||
| Время удержания*1 | 100 VAC | 15 мс | 14 мс | 15 мс | |
| 240 VAC | 100 мс | 110 мс | 108 мс | ||
| Функции защиты | Ограничение пускового тока | 100 VAC | 13 А | 14 А | 10 А |
| 240 VAC | 19 А | 17 А | 37 А | ||
| Защита от сверхтока*4 | От 105% до 160% | ||||
| Защита от перенапряжения | - | ||||
| Индикация низкого выходного напряжения | 9.6V±10% | 20.0V±10% | 43.0V±10% | ||
| Индикаторы | Выход: зеленый СИД Низкое вых. напряжение: красный СИД |
||||
| Сопротивление изоляции | Не более 100 Мом (при 500 VDC по мегомметру между всеми зажимами и корпусом) | ||||
| Диэлектрическая прочность | 3000 VAC, 50/60 Гц в течение 1 ми (между всеми входными и выходными зажимами) | ||||
| 1500 VAC, 50/60 Гц в течение 1 ми (между всеми входными зажимами и корпусом) | |||||
| Условия хранения и эксплуатации | Температура окружающей среды | -10…+50 °С; хранение -25…+65 °С |
|||
| Влажность | 25-85 % относительной влажности; хранение: 25-90 % относительной влажности |
||||
| Степень защиты | IP20 (стандарт МЭК) | ||||
| Масса нетто | 274 г | ||||
| Монтаж | На DIN-рейку или на монтажную панель винтами |
*1: при номинальном входном напряжении 100-240 VAC и нагрузке 100%.
*2: напряжение изменяется при помощи регулятора (V.ADJ) в пределах установленного диапазона (±5%).
*3: при номинальном входном напряжении 85-264 VAC и нагрузке 100%.
*4: при номинальном входном напряжении 100-240 VAC.
