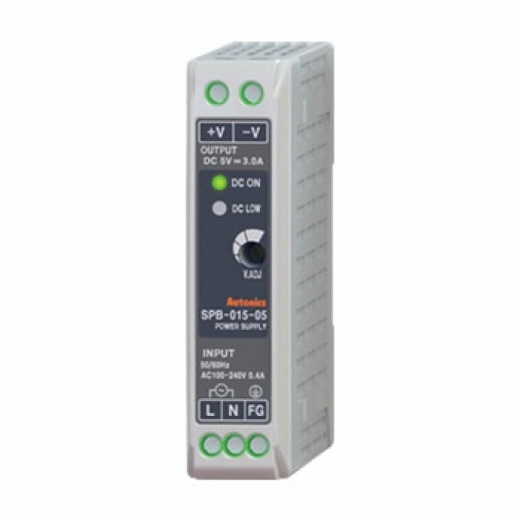

Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 83%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 5 В, 12 В, 24 В.
Импульсные источники питания серии SPB обладают высоким КПД преобразования и обеспечивают стабильное питание с низким уровнем помех и пульсаций, а также минимальным тепловыделением. Эти импульсные источники питания можно легко смонтировать на DIN-рейках или выполнить установку, используя винты. Благодаря компактному и тонкому корпусу обеспечивается экономия пространства при монтаже.
В этой серии представлены различные средства обеспечения безопасности и повышения удобства пользователей, включая защитные кожухи (SPB-060/120/180/240) и клеммы с поднимаемыми зажимами (SPB-015/030).
Основные особенности:
- Монтаж на DIN-рейку или с помощью болтов.
- Эффективное преобразование мощности:
- высокий КПД преобразования - до 83%;
- подача постоянного напряжения с функцией подавления помех и пульсации.
- Эффективное использование пространства установки:
- тонкий и компактный для максимальной эффективности использования пространства.
- Безопасность и удобство использования:
- простое подключение проводки с помощью полюсной клеммы;
- защита от перегрузки по току, ограничение пускового тока, защита от короткого замыкания выхода, защита от перегрева;
- коррекция коэффициента мощности;
- индикатор низкого выходного напряжения (красный светодиод), индикатор выхода (зеленый светодиод);
- модификации с выходным напряжением: 5 В, 12 В, 24 В.
Основные характеристики:
| Модель | SPB-015-05 | SPB-015-12 | SPB-015-24 | |
| Выходная мощность, Вт | 15 | 15.6 | ||
| Вход | Напряжение (допустимое) | 100-240 VAC (85-264 VAC/120-370 VDC) | ||
| Частота | 50/60 Гц | |||
| КПД*1 | 100 VAC | 77% | 80% | 83% |
| 240 VAC | 76% | 79% | 82% | |
| Потребляемый ток*1 | 100 VAC | 0.35 А | 0.35 А | 0.34 А |
| 240 VAC | 0.19 А | 0.19 А | 0.19 А | |
| Выход | Напряжение | 5 VDC | 12 VDC | 24 VDC |
| Ток | 3 A | 1.3 A | 0.65 A | |
| Диапазон регулировки напряжения*2 | Макс ±10% | |||
| Колебание входного напряжения*3 | Макс ±0.5% | |||
| Изменение нагрузки*1 | Макс ±1% | |||
| Пульсации и шум пульсаций*1 | Макс ±1.5% | Макс ±1% | ||
| Время пуска*1 | 100 VAC | 500 мс | 550 мс | 650 мс |
| 240 VAC | 550 мс | 650 мс | ||
| Время удержания*1 | 100 VAC | 24 мс | 25 мс | |
| 240 VAC | 190 мс | |||
| Функции защиты | Лимит по току | 100 VAC | 7 А | |
| 240 VAC | 32 А | 30 А | 31 А | |
| Защита от сверхтока*4 | От 105% до 160% | |||
| Защита от перенапряжения | - | |||
| Индикация низкого выходного напряжения | 4.2V±10% | 9.6V±10% | 20.0V±10% | |
| Индикаторы | Выход: зеленый СИД Низкое вых. напряжение: красный СИД |
|||
| Сопротивление изоляции | Не более 100 Мом (при 500 VDC по мегомметру между всеми зажимами и корпусом) | |||
| Диэлектрическая прочность | 3000 VAC, 50/60 Гц в течение 1 ми (между всеми входными и выходными зажимами) | |||
| 1500 VAC, 50/60 Гц в течение 1 ми (между всеми входными зажимами и корпусом) | ||||
| Условия хранения и эксплуатации | Температура окружающей среды | -10…+50 °С; хранение -25…+65 °С |
||
| Влажность | 25-85 % относительной влажности; хранение: 25-90 % относительной влажности |
|||
| Степень защиты | IP20 (стандарт МЭК) | |||
| Масса нетто | 129 г | |||
| Монтаж | На DIN-рейку или на монтажную панель винтами |
*1: при номинальном входном напряжении 100-240 VAC и нагрузке 100%.
*2: напряжение изменяется при помощи регулятора (V.ADJ) в пределах установленного диапазона (±5%).
*3: при номинальном входном напряжении 85-264 VAC и нагрузке 100%.
*4: при номинальном входном напряжении 100-240 VAC.
