Червячный редуктор INNOVARI 045

Производитель: INNOVARI (ИТАЛИЯ)


Червячный редуктор в круглом корпусе 045



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные возможности и преимущества

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 7 до 102;
  • подходят для электродвигателей четырех габаритных размеров (56, 63, 71);
  • обеспечивают крутящий момент на выходе от 14 до 41 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора 045 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,06 кВт
n1=1400
56A4
28 13 3 50 B5
23 14 2,5 60 B5
18 17 1,9 80 B5
14 19 1,5 100 B5
0,09 кВт
n1=1400
56B4
28 19 2 50 B5
23 21 1,7 60 B5
18 26 1,3 80 B5
14 29 1 100 B5
n1=900
63B6
45 14 3,1 20 B5/B14
36 17 2,6 25 B5/B14
30 19 2,5 30 B5/B14
23 24 1,9 40 B5/B14
18 28 1,5 50 B5/B14
15 31 1,3 60 B5/B14
11 36 1 80 B5/B14
0,12 кВт
n1=2800
56B2
93 9 3,6 30 B5
70 11 2,8 40 B5
56 44 2 50 B5
47 15 1,8 60 B5
35 19 1,3 80 B5
28 22 1 100 B5
n1=1400
63A4
187 5 7,2 7,5 B5/B14
140 7 2,5 10 B5/B14
93 10 3,8 15 B5/B14
70 13 3,1 20 B5/B14
56 15 2,5 25 B5/B14
47 17 2,6 30 B5/B14
35 21 1,9 40 B5/B14
28 25 1,5 50 B5/B14
23 28 1,3 60 B5/B14
18 34 1 80 B5/B14
14 38 0,8 100 B5/B14
n1=900
63B6
60 15 3 15 B5/B14
45 19 2,3 20 B5/B14
36 22 2 2 B5/B14
30 25 1,9 30 B5/B14
23 32 1,4 40 B5/B14
18 37 1,1 50 B5/B14
0,18 кВт
n1=2800
63A2
140 10 2,9 20 B5/B14
112 12 2,4 25 B5/B14
93 13 2,4 30 B5/B14
70 17 1,9 40 B5/B14
56 21 1,3 50 B5/B14
47 23 1,2 60 B5/B14
n1=1400
63B4
187 8 4,4 7,5 B5/B14
140 10 3,7 10 B5/B14
93 15 2,5 15 B5/B14
70 19 2,1 20 B5/B14
56 22 1,7 25 B5/B14
47 25 1,7 30 B5/B14
35 32 1,3 40 B5/B14
28 39 1 50 B5/B14
23 43 0,8 60 B5/B14
n1=900
71A6
120 12 3,4 7,5 B5/B14
90 16 2,7 10 B5/B14
60 22 2 15 B5/B14
45 28 1,6 20 B5/B14
36 33 1,3 25 B5/B14
30 38 1,3 30 B5/B14
0,25 кВт
n1=2800
63B2
140 14 2,1 20 B5/B14
112 16 1,7 25 B5/B14
93 19 1,7 30 B5/B14
70 24 1,3 40 B5/B14
56 29 1 50 B5/B14
n1=1400
71A4
187 11 3,5 7,5 B5/B14
140 14 2,7 10 B5/B14
93 21 1,8 15 B5/B14
70 26 1,5 20 B5/B14
56 31 1,2 25 B5/B14
n1=900
71B6
120 17 2,5 7,5 B5/B14
90 22 1,9 10 B5/B14
60 31 1,4 15 B5/B14
45 39 1,1 20 B5/B14
0,37 кВт
n1=2800
71A2
373 8 3,2 7,5 B5/B14
280 11 2,6 10 B5/B14
187 16 1,9 15 B5/B14
140 20 1,4 20 B5/B14
112 24 1,2 30 B5/B14
93 28 1,2 30 B5/B14
n1=1400
71B4
187 16 2,3 7,5 B5/B14
140 21 1,8 10 B5/B14
93 31 1,2 15 B5/B14
70 39 1 20 B5/B14
56 46 0,8 25 B5/B14
47 53 0,8 30 B5/B14
0,25 кВт
n1=2800
63B2
140 14 2,1 20 B5/B14
112 16 1,7 25 B5/B14
93 19 1,7 30 B5/B14
70 24 1,3 40 B5/B14
56 29 1 50 B5/B14
n1=1400
71A4
187 11 3,5 7,5 B5/B14
140 14 2,7 10 B5/B14
93 21 1,8 15 B5/B14
70 26 1,5 20 B5/B14
56 31 1,2 25 B5/B14
n1=900
71B6
120 17 2,5 7,5 B5/B14
90 22 1,9 10 B5/B14
60 31 1,4 15 B5/B14
45 39 1,1 20 B5/B14
0,37 кВт
n1=2800
71A2
373 8 3,2 7,5 B5/B14
280 11 2,6 10 B5/B14
187 16 1,9 15 B5/B14
140 20 1,4 20 B5/B14
112 24 1,2 30 B5/B14
93 28 1,2 30 B5/B14
n1=1400
71A4
187 16 2,3 7,5 B5/B14
140 21 1,8 10 B5/B14
93 21 1,8 15 B5/B14
70 39 1 20 B5/B14
56 46 0,8 25 B5/B14
47 53 0,8 30 B5/B14
0,55 кВт
n1=2800
71B2
373 12 2,1 7,5 B5/B14
280 16 1,7 10 B5/B14
187 23 1,3 15 B5/B14

Общие характеристики:

Смазка:
Сдвоенные редукторы 045 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.



Радиальные и осевые нагрузки:

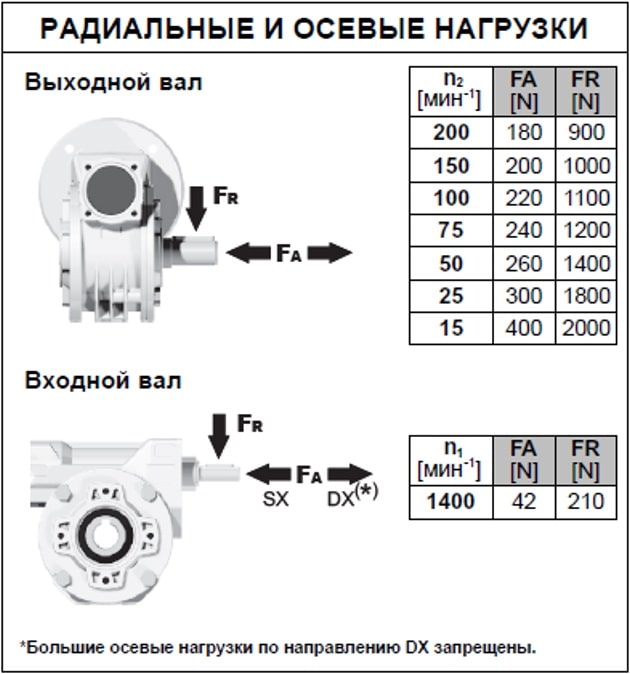

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.
