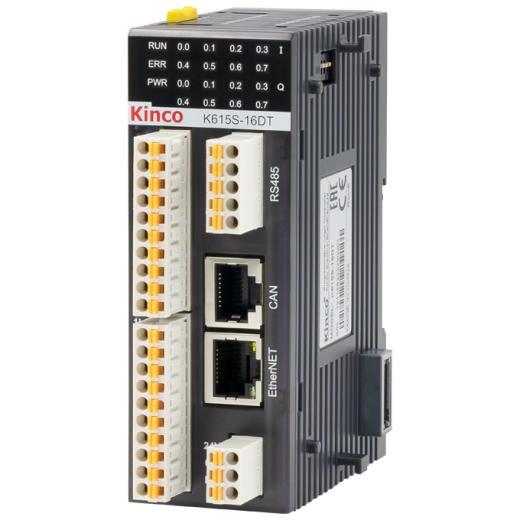

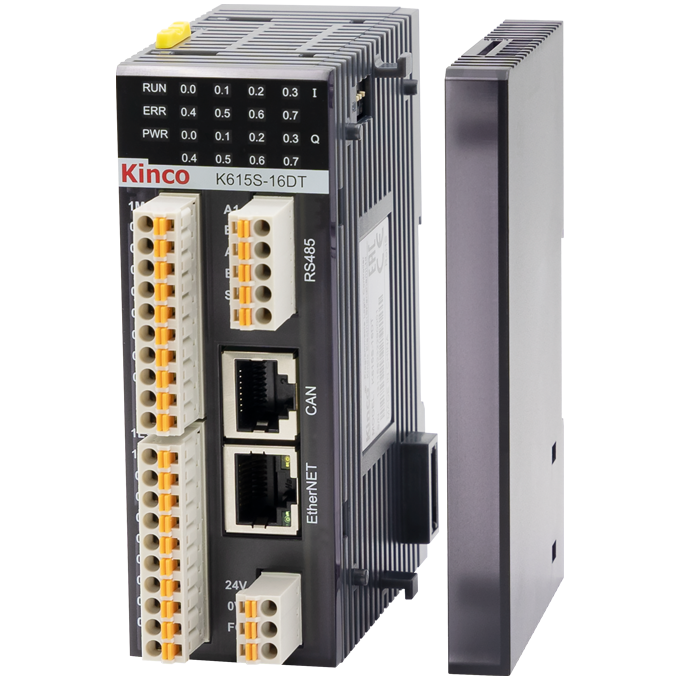

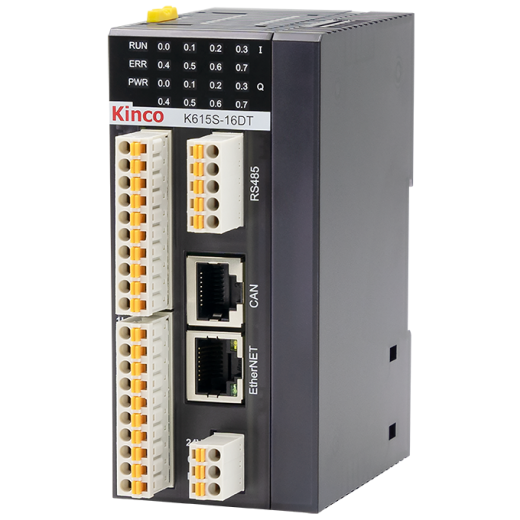

ПЛК серии Kinco-K6S представляет собой компактный ПЛК для малых систем автоматизации, разработанный Kinco Automation для экономии пространства в шкафах управления и высокоскоростного позиционирования. Это обновленная версия серии K6 с вертикальным расположением модулей, что позволяет сократить более чем на 50% горизонтального монтажного пространства. Новый контроллер оснащен мощным ядром, объединяющим в себе высокоскоростные ввод/вывод, Ethernet, CAN, RS485 и другие обычные функциональные интерфейсы, что еще больше повышает гибкость, надежность, эффективное управление и другие характеристики ПЛК Kinco. Индикаторы обеспечивают надежные решения по управлению системами промышленной автоматизации.
Основные характеристики и возможности
- Производительность: оснащён новым микроконтроллером (MCU) с высокой скоростью выполнения инструкций.
- Основные характеристики и возможности
- Интерфейсы связи: каждый контроллер включает встроенные порты: • Ethernet (1 порт): поддержка Modbus TCP Client/Server и UDP.
- Управление движением: 4 канала высокоскоростных импульсных входов и 4 канала выходов (до 200 кГц), поддерживающих режимы PTO (импульс/направление) и PWM (ШИМ).
- Память: хранение программ объемом до 8000 инструкций и 20 КБ данных.
- Расширяемость: возможность подключения до 16 модулей расширения серии K6S.
- Монтаж: безвинтовые клеммники (Push-in) для быстрого монтажа без использования инструментов.
• RS485 (2 порта): с изоляцией и встроенными терминальными резисторами (Modbus RTU).
• CAN (1 порт): поддержка протокола Kinco Motion Control и CANopen (до 64 ведомых станций).
Для настройки и программирования используется бесплатная среда KincoBuilder (требуется версия V8.5 или выше для полной поддержки серии K6S). ПО поддерживает языки LD (релейные схемы) и IL (список инструкций) согласно стандарту IEC61131-3
Типовое применение
- Автоматизация складов: передвижные роботы и терминалы.
- Фасовочно-упаковочное оборудование: паллетоупаковщики, горизонтальные упаковщики, аппликаторы, формирователи коробов и лотков и другие.
- Станкостроение: древообрабатывающие, сверлильные, текстильные машины и другие.
ПЛК серии Kinco-K6S представляет собой компактный ПЛК для малых систем автоматизации, разработанный Kinco Automation для экономии пространства в шкафах управления и высокоскоростного позиционирования. Это обновленная версия серии K6 с вертикальным расположением модулей, что позволяет сократить более чем на 50% горизонтального монтажного пространства. Новый контроллер оснащен мощным ядром, объединяющим в себе высокоскоростные ввод/вывод, Ethernet, CAN, RS485 и другие обычные функциональные интерфейсы, что еще больше повышает гибкость, надежность, эффективное управление и другие характеристики ПЛК Kinco. Индикаторы обеспечивают надежные решения по управлению системами промышленной автоматизации.
Основные характеристики и возможности
- Производительность: оснащён новым микроконтроллером (MCU) с высокой скоростью выполнения инструкций.
- Основные характеристики и возможности
- Интерфейсы связи: каждый контроллер включает встроенные порты: • Ethernet (1 порт): поддержка Modbus TCP Client/Server и UDP.
- Управление движением: 4 канала высокоскоростных импульсных входов и 4 канала выходов (до 200 кГц), поддерживающих режимы PTO (импульс/направление) и PWM (ШИМ).
- Память: хранение программ объемом до 8000 инструкций и 20 КБ данных.
- Расширяемость: возможность подключения до 16 модулей расширения серии K6S.
- Монтаж: безвинтовые клеммники (Push-in) для быстрого монтажа без использования инструментов.
• RS485 (2 порта): с изоляцией и встроенными терминальными резисторами (Modbus RTU).
• CAN (1 порт): поддержка протокола Kinco Motion Control и CANopen (до 64 ведомых станций).
Для настройки и программирования используется бесплатная среда KincoBuilder (требуется версия V8.5 или выше для полной поддержки серии K6S). ПО поддерживает языки LD (релейные схемы) и IL (список инструкций) согласно стандарту IEC61131-3
Типовое применение
- Автоматизация складов: передвижные роботы и терминалы.
- Фасовочно-упаковочное оборудование: паллетоупаковщики, горизонтальные упаковщики, аппликаторы, формирователи коробов и лотков и другие.
- Станкостроение: древообрабатывающие, сверлильные, текстильные машины и другие.
• Благодаря новой платформе MCU скорость выполнения ещё выше. В то же время он обеспечивает пространство для хранения программ объемом 8 тыс. инструкций и пространство для хранения данных размером 20 тыс. байт (область V + область M), что гарантирует реализацию сложных программ управления.
• В стандартной комплектации K615S-16DT оснащен портом Ethernet 10/100M и поддерживает протоколы промышленной шины Modbus TCP Client/Server и Modbus UDP. Он прост в использовании, мощный и подходит для нужд приложений в большинстве ситуаций.
• Интерфейс CAN поддерживает функцию ведущего устройства CANopen, позволяя подключить до 64 ведомых станций. Каждая подчиненная станция допускает максимум 8 TPDO и 8 RPDO и поддерживает такие методы контроля ошибок, как защита узла и тактовый сигнал. Он поддерживает протокол управления движением Kinco и предоставляет простые в использовании инструкции по управлению позиционированием. Пользователи могут легко подключить сервопривод и драйвер Kinco через шину CAN. Протокол управления движением Kinco поддерживает подключение до 16 узлов.
• Встроенные часы реального времени (RTC), 4 высокоскоростных импульсных выхода (все каналы поддерживают режим PTO\PWM), 4 высокоскоростных счетных входа (поддержка одно/двухфазного режима счета AB), 1 интерфейс Ethernet, 2 интерфейса RS485, как CAN, так и RS485 имеют встроенные в изоляции.
• Поддерживает функцию массива, поддерживает использование до 16 массивов, каждый массив допускает до 1024 элементов (элементы могут быть любым типом данных, поддерживаемым ПЛК серии K). Пользователи могут использовать функцию массива для выполнения таких функций, как максимум, минимум, среднее значение, сортировка и т. д. Они также могут использовать массивы для дальнейшего расширения пространства для хранения данных.
• Поддерживает функцию стека, поддерживает использование до 2 стеков, каждый стек допускает до 1024 элементов (элементы могут быть любым типом данных, поддерживаемым ПЛК серии K). Пользователи могут использовать функцию стека для достижения соответствующих потребностей, а также может использовать стек для дальнейшего расширения пространства хранения данных.

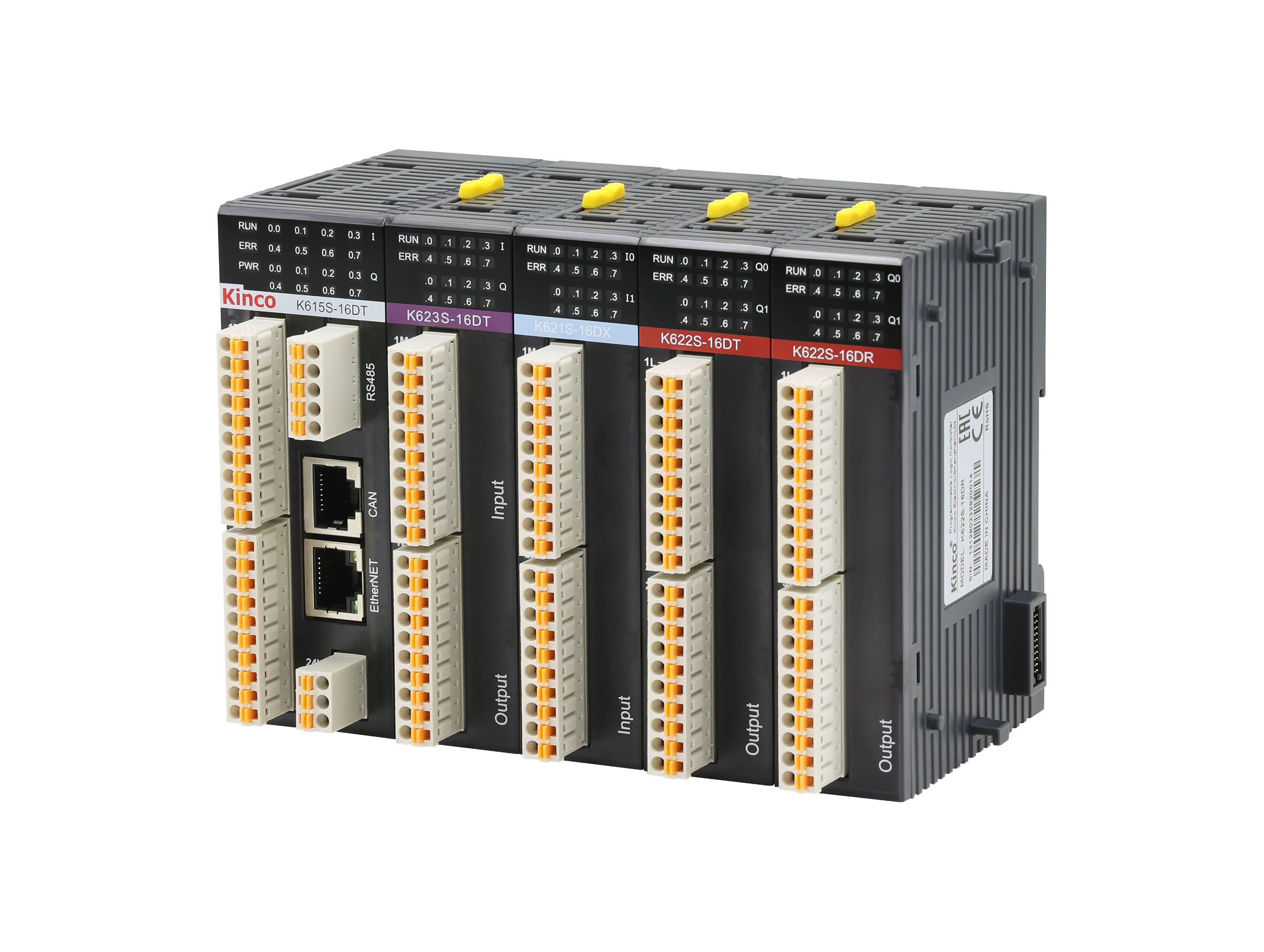

• Модульная конструкция подключаемого модуля экономит более 50 % места для установки. С правой стороны можно расширить максимум 16 модулей расширения. Типы модулей разнообразны, предоставляя пользователям все более гибкие решения.
• Программное обеспечение KincoBuilder обеспечивает удобное и простое в использовании. Использовать инструкции по управлению движением, а также оснащен функцией руководства, которая помогает пользователям начать работу с нулевым порогом, быстрой настройкой и эффективным программированием.
|
Модель |
Особенности |
|||||||||||||
|
Напряжение питания |
DI |
DO |
Модули |
Высокоскоростные входы |
Высокоскоростные выходы |
Порт |
Размеры |
|||||||
|

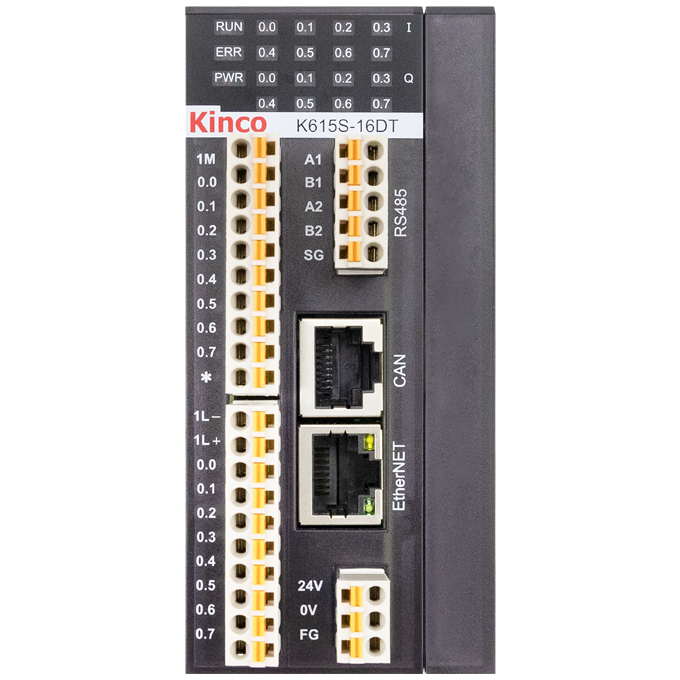

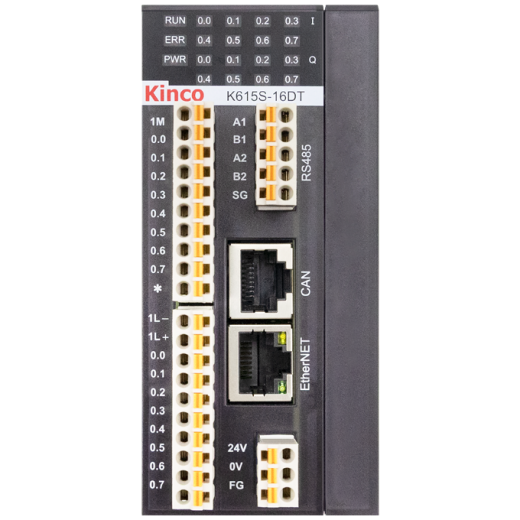

K615S-16DT |
24 В DC |
8 |
8 |
до 16 |
HSC0 |
HSC1 |
HSC2 |
HSC3 |
Канал 1 |
Канал 2 |
Канал 3 |
Канал 4 |
1*RS485 1*Ethernet 1*CAN |
75,15*38*106 |
|
до 200 кГц |
Однофазный
Двухфазный |
до 200 кГц |
до 10 кГц |
|||||||||||
Модули расширения
|
Артикул |
Особенности |
||||||
|
Напряжение |
DI |
DO |
AI |
AO |
Порт |
Размеры (Д*Ш*В: мм) |
|
|
K621S-16DX |
DC24V |
16*DC24V |
/ |
/ |
/ |
Быстросъемное |
75.15*27*106 |
|
K622S-16DT |
/ |
16*DC24V |
|||||
|
K622S-16DR |
/ |
16*relay |
|||||
|
K622S-16DTN |
/ |
16*DC24V (NPN) |
|||||
|
K623S-16DT |
8*DC24V |
8*DC24V |
|||||
|
K631S-04RD |
/ |
/ |
4* термосопротивление; поддержка 2-, 3-проводных, Pt100, Cu50, Pt1000 |
1 |
|||
|
K631S-04TC |
/ |
/ |
4* термопары типа A, K, E, S, T |
/ |
|||
|
K633S-06IV |
/ |
/ |
4*Al |
2*AO |
|||
