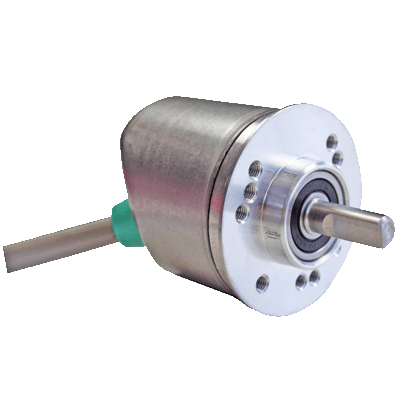

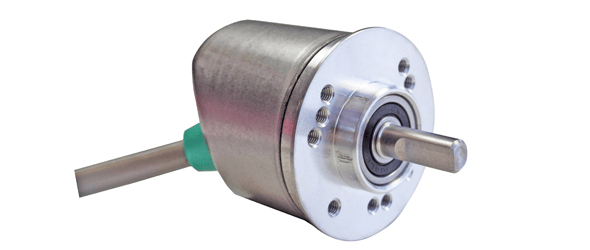

Инкрементальные энкодеры серии UCD-IPH00-XXXXX-02M0-2TW – это программируемые энкодеры с возможным разрешением от 1 до 16 384 импульсов на оборот и типом выхода TTL или HTL (по выбору заказчика) со степенью защиты IP 65 и диапазоном рабочей температуры -30...+80 °С.
UCD-IPH00-XXXXX-02M0-2TW позволяют оперативно заменять вышедшие из строя энкодеры в корпусе 40 мм с прижимным фланцем и выступающим валом 6x15 мм (складская позиция) с любым количеством импульсов в пределах 16 384.
ООО "ПРОМАИР" предлагает программируемые инкрементальные энкодеры Posital серии UCD-IPH00-XXXXX-02M0-2TW в необходимой Вам конфигурации: количество импульсов на оборот (1…16 386), тип выходного сигнала (TTL, HTL).
Posital серии UCD-IPH00-XXXXX-02M0-2TW заменяет энкодеры известных мировых производителей: Omron, Sick, HEIDENHAIN и др.
Инкрементальные энкодеры серии UCD-IPH00-XXXXX-02M0-2TW – это программируемые энкодеры с возможным разрешением от 1 до 16 384 импульсов на оборот и типом выхода TTL или HTL (по выбору заказчика) со степенью защиты IP 65 и диапазоном рабочей температуры -30...+80 °С.
UCD-IPH00-XXXXX-02M0-2TW позволяют оперативно заменять вышедшие из строя энкодеры в корпусе 40 мм с прижимным фланцем и выступающим валом 6x15 мм (складская позиция) с любым количеством импульсов в пределах 16 384.
ООО "ПРОМАИР" предлагает программируемые инкрементальные энкодеры Posital серии UCD-IPH00-XXXXX-02M0-2TW в необходимой Вам конфигурации: количество импульсов на оборот (1…16 386), тип выходного сигнала (TTL, HTL).
Posital серии UCD-IPH00-XXXXX-02M0-2TW заменяет энкодеры известных мировых производителей: Omron, Sick, HEIDENHAIN и др.
Электрические характеристики
- Напряжение питания: 4,75-30 В= ±5%
- Защита от переполюсовки: да
- Защита от короткого замыкания: да
- Потребляемый ток: ≤140mA при питании 5V DC, ≤70mA при питании 10V DC, ≤40mA при питании 24V DC
- Время активации (после включения): не более 1 с
- Число импульсов на оборот (указывается при заказе): до 16 384 имп
- Метод измерения: магнитный
- Выходная частота:
- не более 1 МГц
- Выходные фазы: A+, A-, В+, B-, Z+, Z-
- Выход управления:
- HTL/push-pull
- TTL/RS422 (заводская настройка)
- Программируемые параметры:
- выходной сигнал TTL/HTL
- количество импульсов 1…16 384
- направление вращения
Механические характеристики
- Диаметр корпуса: 40 мм
- Допустимая нагрузка на ось:
- не более 40 Н (осевая)
- не более 100 Н (радиальная)
- Защита от пыли и влаги:
- IP65 (без уплотнения вала)
- Максимально допустимая частота вращения:
- 12000 об/мин (при +20 °С)
- Пусковой момент:
- 0.03 Н•м (при +20 °С,)
- Материал:
- корпус: сталь
- фланец: алюминий
- вал: нержавеющая сталь V2A
- Температура окружающей среды: эксплуатация: От -30 до 80°C
- Влажность: эксплуатация: до 98% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Тип вала:
- 6 х 15 мм (выступающий вал с лыской (зажимной фланец)
- Устойчивость к вибрации: ≤ 10 г (10 Гц – 1000 Гц, EN 60068-2-6)
- Ударопрочность: ≤ 100 г (полусинусоида 6 мс, EN 60068-2-27)
- Постоянная ударопрочность: ≤ 10 г (полусинусоида 16 мс, EN 60068-2-29)
- Тип соединения: кабель 2 м
- Вес: 480 г
