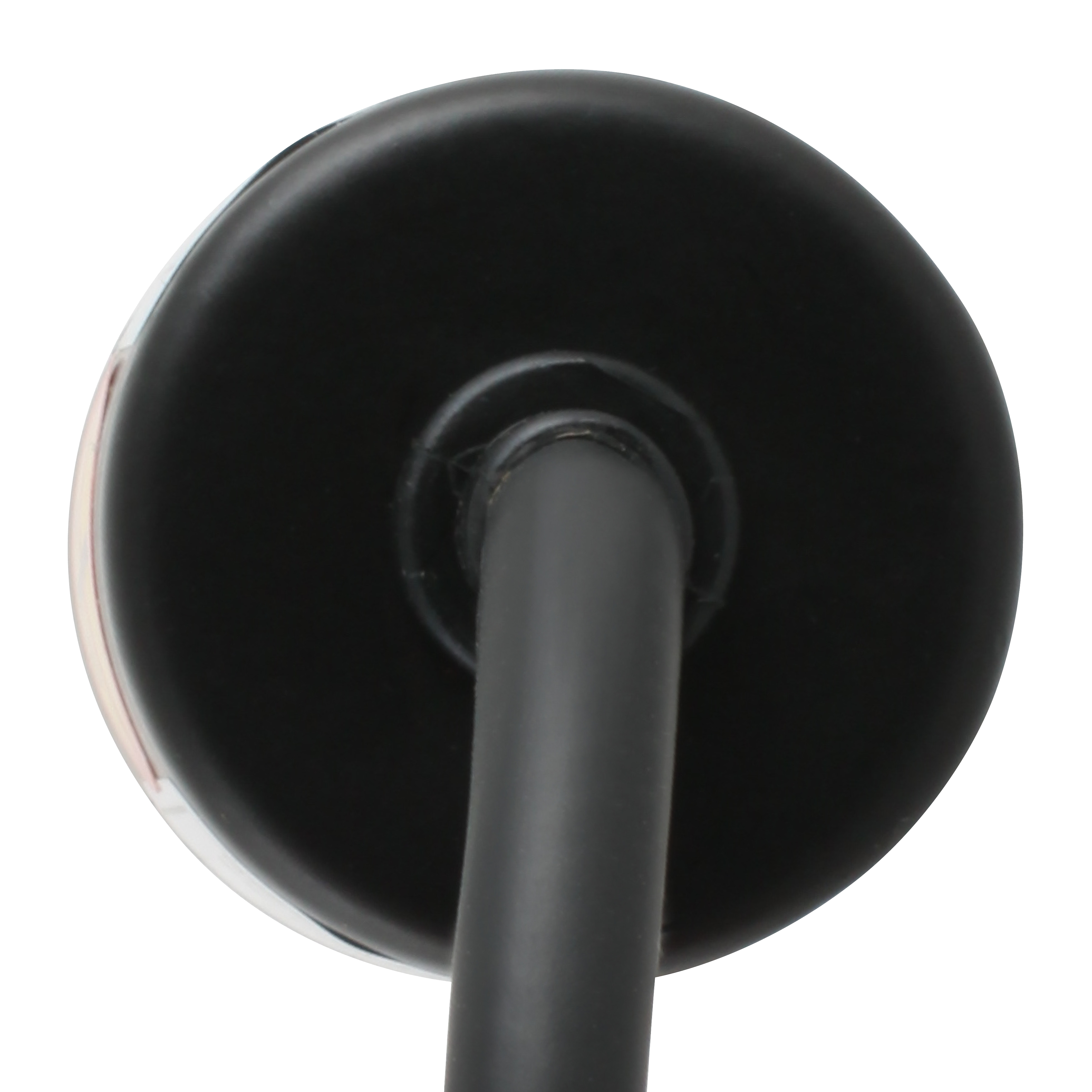

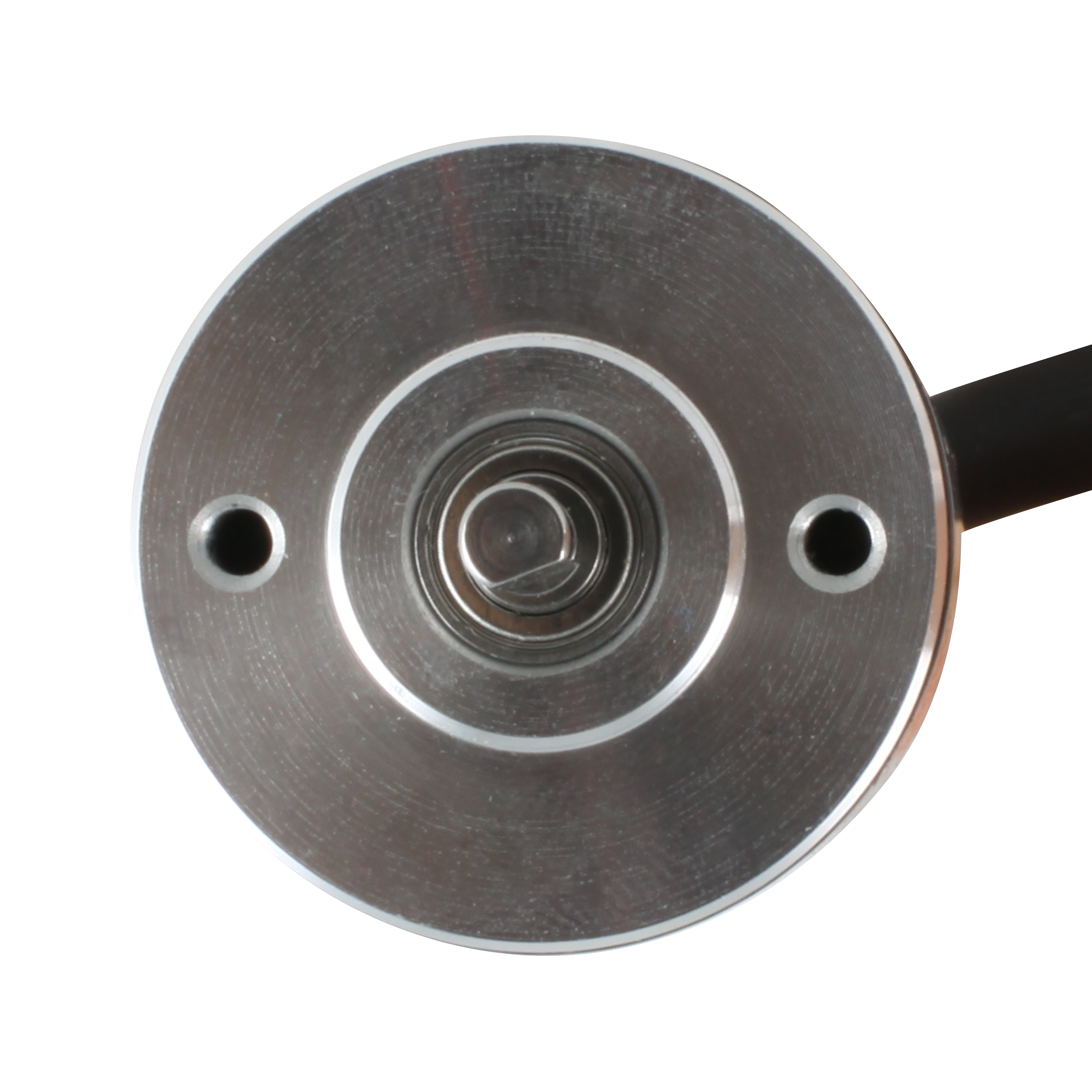

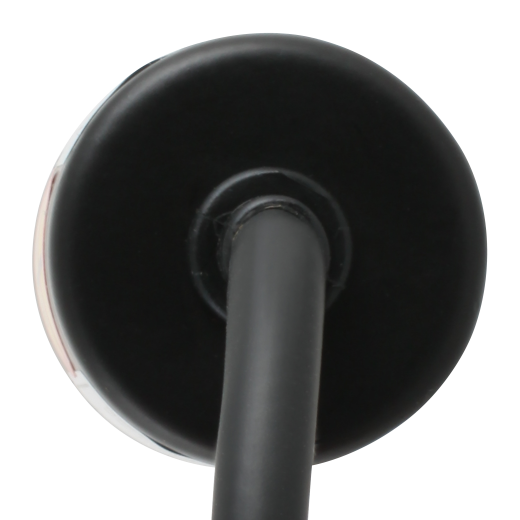

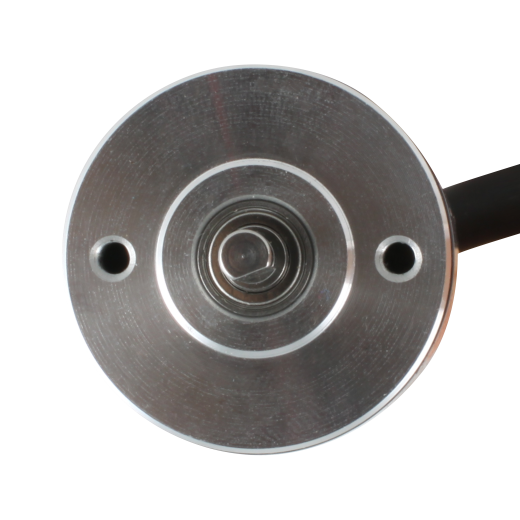

Инкрементальный датчик углового перемещения с выступающим валом и диаметром корпуса 30 мм серии ESI-S30 подходит для использования в условиях ограниченного пространства. Другим важным преимуществом серии ESI-S30, заметно повышающим удобство эксплуатации, является малый момент инерции.
- миниатюрный инкрементальный энкодер с выступающим валом, диаметр корпуса ø30 мм
- удобство монтажа в условиях ограниченного пространства
- малый момент инерции
- напряжение питания: 5 В-, 12-24 В- (±5%)
- различные типы выходов
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Инкрементальный датчик углового перемещения с выступающим валом и диаметром корпуса 30 мм серии ESI-S30 подходит для использования в условиях ограниченного пространства. Другим важным преимуществом серии ESI-S30, заметно повышающим удобство эксплуатации, является малый момент инерции.
- миниатюрный инкрементальный энкодер с выступающим валом, диаметр корпуса ø30 мм
- удобство монтажа в условиях ограниченного пространства
- малый момент инерции
- напряжение питания: 5 В-, 12-24 В- (±5%)
- различные типы выходов
Основные характеристики
- Тип вала: выступающий, 4 мм
- Число импульсов на оборот: 100, 200, 360, 500, 1000 или 1024 имп (см инструкцию)
- Выходные фазы: A, B, Z (для выхода Line Driver: A, Aинв, В, Винв, Z, Zинв)
- Разность фаз выхода: разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
- Выход управления:
- Push-Pull
- Line Driver
- Время отклика (подъем/падение): менее 1 мкс, менее 0,5 мкс (для Line Driver)
- Максимальная частота отклика: 300 кГц
- Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%, для Line Driver только 5 В=
- Потребляемый ток: менее 80 мА (без нагрузки), менее 50 мА (без нагрузки) для Line Driver
- Пусковой момент: ≤0.01 Н*м
- Нагрузка на вал:
- радиальная: меньше 20 Н
- осевая: меньше 10 Н
- Максимально допустимая частота вращения: 5000 об/мин
- Температура окружающей среды:
- эксплуатация: От -20 до 80°C
- хранение: от -20 до 85°C
- Степень защиты: IP54
- Масса: примерно 140 г
Информация для заказа:
