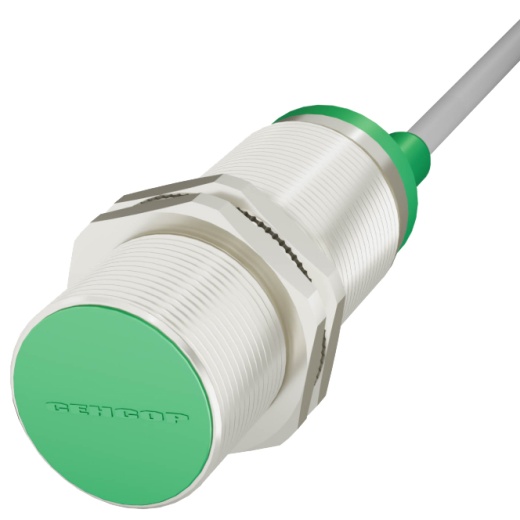

Датчики контроля минимальной скорости Сенсор ДКС-М30-81С-1113-ЛГ.02.Ех предназначены для контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, ленточных и ковшовых транспортеров. Может использоваться для контроля аварийного проскальзывания ленты на транспортере.
Принцип работы:
Датчик контроля минимальной скорости является бесконтактным индуктивным выключателем со встроенной схемой контроля частоты импульсов воздействия управляющего объекта на этот датчик. При снижении частоты воздействия ниже установленной датчик отключает нагрузку, подключенную к нормально разомкнутому контакту (NO), и включает нагрузку, подключенную к нормально замкнутому контакту (NC). Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки для данного типа датчиков регулируется в диапазоне от 1 до 10 сек.
Датчики контроля минимальной скорости Сенсор ДКС-М30-81С-1113-ЛГ.02.Ех предназначены для контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, ленточных и ковшовых транспортеров. Может использоваться для контроля аварийного проскальзывания ленты на транспортере.
Принцип работы:
Датчик контроля минимальной скорости является бесконтактным индуктивным выключателем со встроенной схемой контроля частоты импульсов воздействия управляющего объекта на этот датчик. При снижении частоты воздействия ниже установленной датчик отключает нагрузку, подключенную к нормально разомкнутому контакту (NO), и включает нагрузку, подключенную к нормально замкнутому контакту (NC). Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки для данного типа датчиков регулируется в диапазоне от 1 до 10 сек.
Технические характеристики:
- Наименование: ДКС-М30-81С-1113-ЛГ.02.Ех
- Вид взрывозащиты: «mb» герметизация компаундом
- Тип корпуса: цилиндрический с резьбой
- Размер корпуса: Ø 30 мм
- Монтажное исполнение: Утапливаемое
- Маркировка взрывозащиты:
Ex mb IIIC T95°С Db X (для пылевых сред)
1Ex mb IIС T6 Gb X | 1Ex mb IIС T5 Gb X (для газовых сред)
- Обозначение резьбы: М30
- Рабочее напряжение, В: 10-30 DC
- Расстояние срабатывания Sn, мм: 10 (Расстояние срабатывания Sn, мм)
- Гарантированный интервал срабатывания, мм: 0 - 8,1

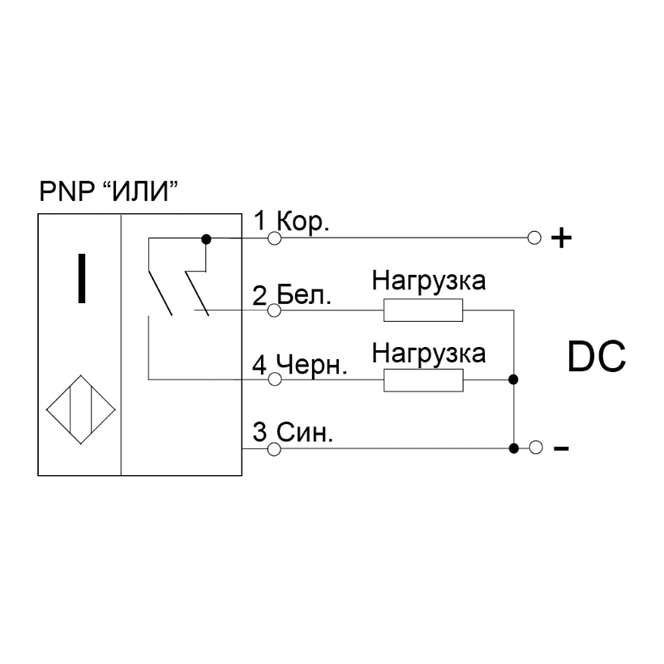

- Схема выхода: PNP
- Функция выхода: NO + NC
- Вид подключения: Кабель
- Максимальный ток коммутационного элемента, мА: 400
- Диапазон частот контроля, Гц: 2 - 50
- Падение напряжения, не более, В: 2
- Остаточный ток, менее, мА: 0,01
- Материал корпуса: Латунь никелированная
- Материал кабеля: PVC-ХЛ

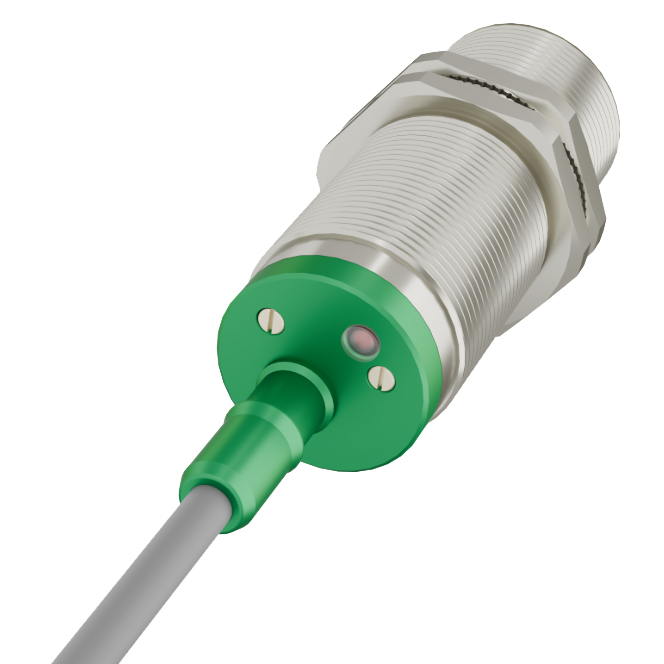

- Регулировка частоты контроля: Потенциометр многооборотный
- Регулировка задержки срабатывания: 1-10 сек (Регулировка задержки срабатывания)
- Индикация состояния: Светодиод, красный (Светодиод, красный)
- Защита коммутационного элемента: Отсутствует
- Температура окружающей среды: -45…+80 °С
- Длина кабеля, м: 2
- Материал активной поверхности: Полиамид
- Особенности: Возможность крепления доп. защиты кабеля
- Степень защиты: IP67

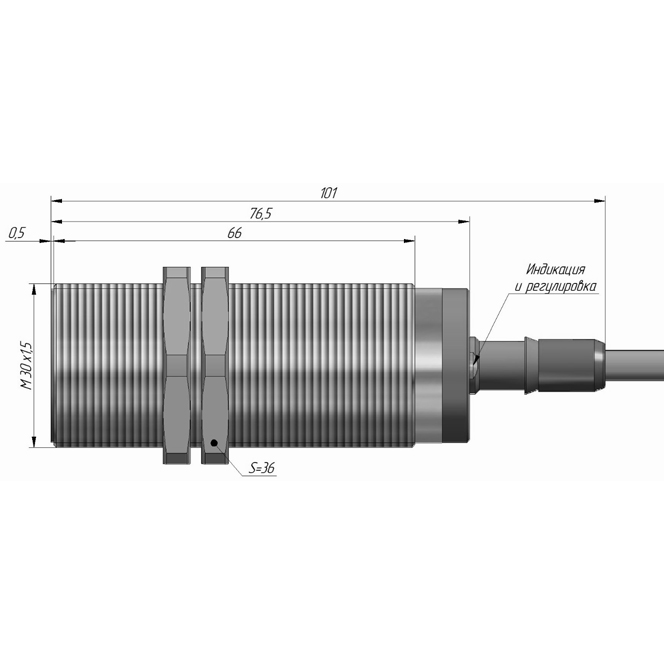

- Габаритный размер, мм: M30 x 1,5 / L = 101
- Первоначальная задержка включения: 1-10 сек. (Регулируемая задержка включения)
Рекомендации по настройке
Порядок настройки датчика контроля скорости:
1.Датчик следует устанавливать на расстоянии 0,8 Sn (Табл. 2) от объекта. Значение Sn указано для стандартного объекта воздействия: квадратной пластины из стали 3 толщиной 1 мм со стороной 30 мм.
2. На датчик могут оказывать влияние окружающие металлические предметы (демпфирующие материалы) и другие датчики. Расстояние от чувствительной поверхности до демпфирующего материала должно быть более 30 мм. Расстояние между центрами чувствительных поверхностей рядом установленных датчиков должно быть не менее 60 мм.
3. Датчик срабатывает (замыкается выход НО и размыкается выход НЗ) при снижении частоты воздействия ниже пороговой частоты. Срабатывание происходит по истечении периода измерения, который может достигать 10 секунд (при пороговой частоте 0,1 Гц). Для датчиков ДКС…ЛГ.01 при установке минимальной пороговой частоты 0,1Гц и максимальной задержки первое срабатывание после подачи питания возможно через 20 сек. (10 сек. начальной задержки срабатывания плюс 10 сек. период таймера).
4. Регулировку пороговой частоты рекомендуется производить по истечении 30 секунд после включения питания. Для установки частоты рекомендуется пользоваться тест-блоком ПВ ПС 100 для датчиков с постоянным током или ПВ ПС 201 для датчиков с переменным током.
5. Регулировку чувствительности датчиков с питанием 220В необходимо выполнять изолированным инструментом с соблюдением мер безопасности, необходимых при работе на тококоведущих частях электроустановок до 1000 В.
