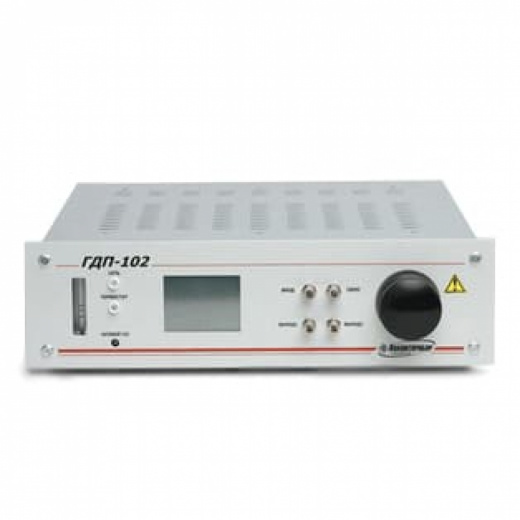

ГДП-102 - генератор газов

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Предназначен для приготовления поверочных газовых смесей (ПГС) целевых компонентов в воздухе (азоте). Генератор применяется в комплекте с источниками микропотоков газов и паров (ИМ).

Является рабочим эталоном 2-го разряда по ГОСТ 8.578-2008.

Принцип действия основан на смешении потока газа-разбавителя и потока целевого компонента, создаваемого источником микропотока газа или пара при соответствующей их производительности.

Характеристики	Значения	Примечание
Диапазоны создаваемых концентраций, мг/м3: NO2	0,07 – 3; 0,7 – 20	относительная погр., %: ± 10 ± 8
SO2	0,07 – 3; 0,7 – 40	± 10 ± 8
H2S	0,15 – 3; 0,7 – 25	± 10 ± 8
Cl2	0,07 – 3; 0,7 – 50	± 12 ± 9
NН3	0,07 – 3; 0,7 – 20	± 10 ± 8
C2H5SH	0,7 – 67	±9
HCl	0,07 – 3 0,7 – 33	± 10 ± 8
органические вещества	0,1 – 3 0,7 – 100	± 10 ± 8
Расход газа-разбавителя, л/мин	0,3 - 1,5	плавно
Установка температуры термостата, °С	30 - 120	с дискретностью
Размер камеры термостата, мм	D= 40 ; L= 150
Диапазон температуры окружающей среды, °С	от 15 до 25	частотой 50±1 Гц
Напряжение питания, В	220
Габаритные размеры, мм, не более	550х490х150
Масса, кг, не более	19

Возможно использование любых источников микропотока, рассчитанных на данный температурный диапазон.
Возможна одновременная загрузка в термостат до 8 источников микропотока ИМ, при этом производительность источников суммируется.

Комплект поставки :

генератор;
комплект ЗИП;
документация.

Схемы:

Схемы на генератор газов - ГДП-102

Скачать

Техническая информация:

	Руководство по эксплуатации на генераторы ГДП-102	Скачать
	Техническое описание на генераторы ГДП-102	Скачать
	Запасные инструменты и принадлежности (ЗИП) на генераторы ГДП-102	Скачать
