Флажковые датчики общепромышленного типа INNOLevel-N

Производитель: ПРОМСИТЕХ (Россия)


Флажковые датчики представляют собой датчики уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Хит продаж!



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Ротационные датчики уровня INNOLevel N – это развитие линейки экономичных датчиков уровня сыпучих материалов INNOLevel, обладающее рядом доработок, позволяющих расширить географию их применения и повысить надежность и удобство эксплуатации:

  • минимальная рабочая температура нового датчика -40°С против -25°С у старого позволяет использовать их на открытом воздухе круглый год;
  • шариковый подшипник в опоре вала нового датчика вместо пластиковой втулки в старой версии имеет повышенную устойчивость к механическим нагрузкам;
  • резьбовая часть нового датчика является отдельным конструктивным элементом (на старом датчике резьба нарезалась на корпусе), что позволяет исключить механическое воздействие на корпус датчика при его монтаже/демонтаже и, как следствие, опасность его поломки;
  • одновременно 2 типа прямой резьбы G1 1/2" и G 2 1/2" у новой серии против конической у старой позволяет уменьшить риск закоксовывания резьбы в бобышке;
  • торцевое уплотнение вала нового датчика защищено втулкой из нержавеющей стали исключает контакт с абразивной или агрессивной средой. У старого датчика при работе на указанных средах уплотнение разрушалось, прибор выходит из строя;

Датчики уровня INNOLevel N применяются в качестве сигнализатора уровня заполнения, опустошения, либо промежуточного уровня в емкостях для хранения или транспортировки сыпучих веществ, плотность которых не менее 100 гр/литр, таких как:

Растительного происхождения

  • мука;
  • крупа;
  • зерно;
  • отруби;
  • хлопья;
  • комбикорма.

Нерастительного происхождения

  • цемент;
  • песок;
  • мел;
  • известь;
  • строительные смеси;
  • минеральные удобрения;
  • древесные сыпучие материалы;
  • пластиковый гранулят.
Доступные модификации

Артикул

Описание

Напряжение питания

INNOLevel IL-LAA-N

Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, скорость вращения 1 об/мин, соединение - резьба 1 1/2" / 2 1/2", алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод

230 VAC

INNOLevel IL-LEA-N

24 VDC

INNOLevel IL-LBA-N

115 VAC

INNOLevel IL-LDA-N

24 VAC

INNOLevel IL-LAS-N

Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть складная 28х200 мм, скорость вращения 1 об/мин, соединение - резьба 1 1/2" / 2 1/2", алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод

230 VAC

INNOLevel IL-LES-N

24 VDC

INNOLevel IL-LBS-N

115 VAC

INNOLevel IL-LDS-N

24 VAC

Принцип работы

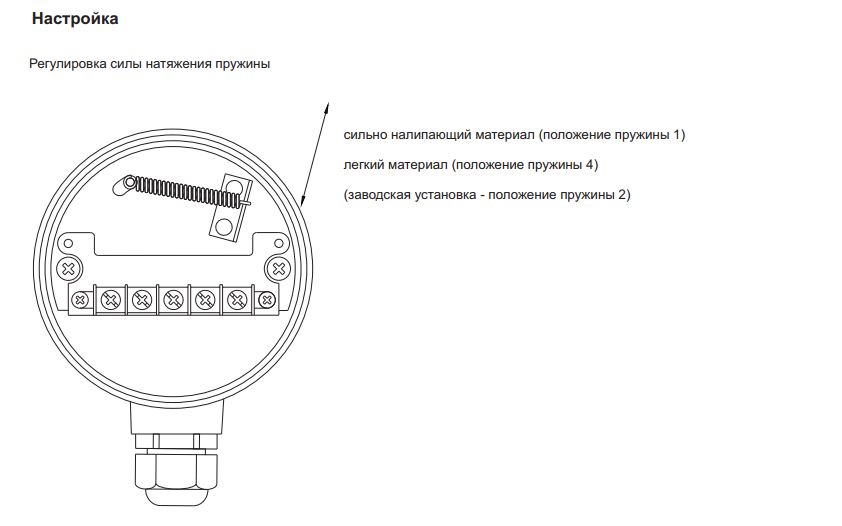

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Механические характеристики:

  • Материал корпуса: Алюминий
  • Класс защиты: IP65
  • Подшипник: Подшипник качения
  • Уплотнение: Радиальное уплотнение вала NBR (бутадиен-акриловая резина)
  • Проскальзывающая муфта: Защита от ударов по лопасти
  • Скорость вращения лопасти: 1 об/мин
  • Муфтовая лопасть 40х98 мм
  • Задержка сигнала:
    • свободная лопасть в покрытую - 1,5 с
    • покрытаю лопасть в свободную - 0,2 с
  • Вес: прибл. 1,5 кг
  • Соединение: два типа прямой резьбы G 1 ½”, G 2 ½”

Условия функционирования

  • Минимальная плотность продукта: 100 г/л
  • Свойства сыпучего материала: размер частиц  менее 50 мм
  • Температура определяемой среды: -40 +80°С
  • Рабочее давление: Pmax= +0,8 Бар
  • Напряжение питания: 230 VAC, 50-60 Гц
  • Степень защиты: IP65
  • Тип выхода: микровыключатель без потенциала (SPDT)
    • Макс 250 VAC, 5A, неиндуктивный
    • Макс 30 VDC, 3A, неиндуктивный
Pdf-документ

Описание датчика общепромышленного типа INNOLevel Серии N
