Фотоэлектрический датчик Autonics серии BH

Производитель: Autonics (Ю. Корея)


Фотоэлектрический датчик М18 для монтажа на переднюю/боковую поверхность с универсальным транзисторным выходом и встроенным усилителем



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Фотоэлектрические датчики серии BH можно крепить на переднюю поверхность с помощью гайки М18 и крепежной крышки либо на боковую поверхность с помощью болта и гайки М3. Благодаря разнообразию способов монтажа эти устройства можно использовать в различных промышленных установках.

Посредством простого переключения схемы датчики этой серии можно комплектовать как отдельным выходом, так и одновременно двумя выходами PNP и NPN с открытым коллектором. Степень защиты IP67 обеспечивает надежную и безошибочную работу датчика даже во влажных и пыльных помещениях.

Основные особенности:

  • Фронтальный монтаж (гайка М18) или монтаж сбоку (болт М3).

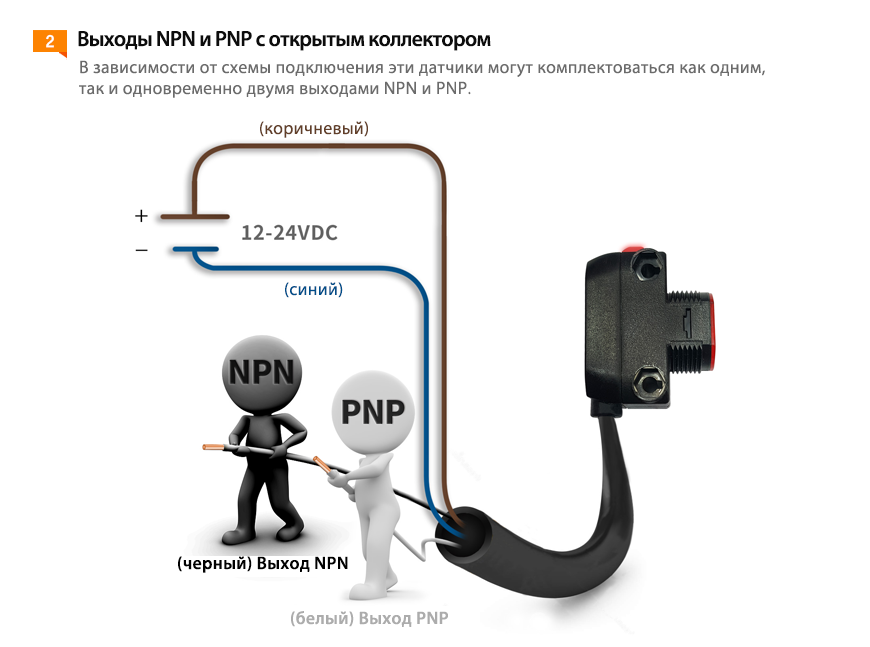

  • Выходы NРN и РNР с открытым коллектором.
  • Расстояние срабатывания:
    • датчик, срабатывающий при пересечении луча: 20 м;
    • датчик с обратным отражением: 4 м;
    • диффузионный рефлекторный датчик: 1 м, 300 мм.

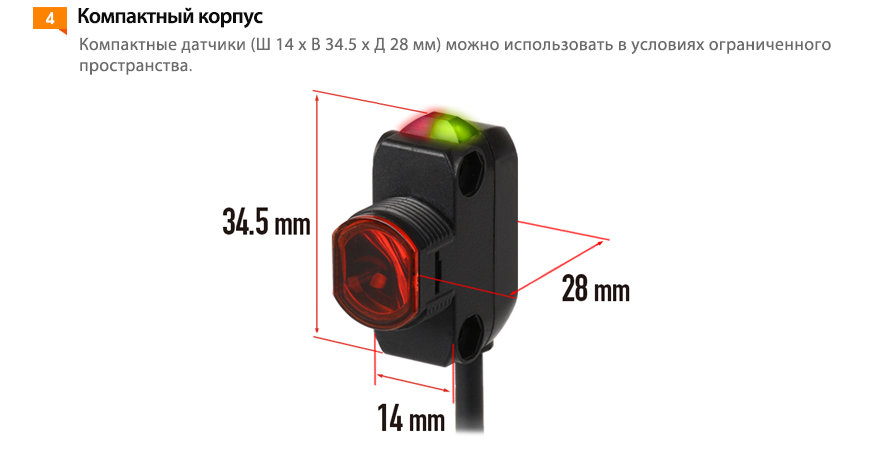

  • Компактный корпус: Ш 14 мм x В 34,5 мм x Г 28 мм.

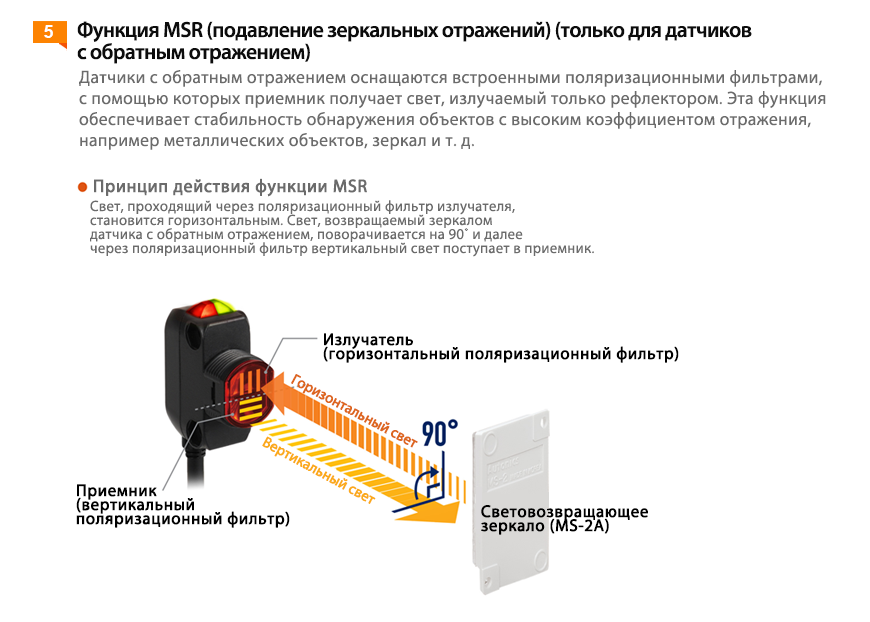

  • Функция MSR (подавление зеркальных отражений) позволяет надежно определять объекты с высоким коэффициентом светоотражения (только для датчиков с обратным отражением).
  • Функция регулировки чувствительности.
  • Режим работы на свет/на затемнение.

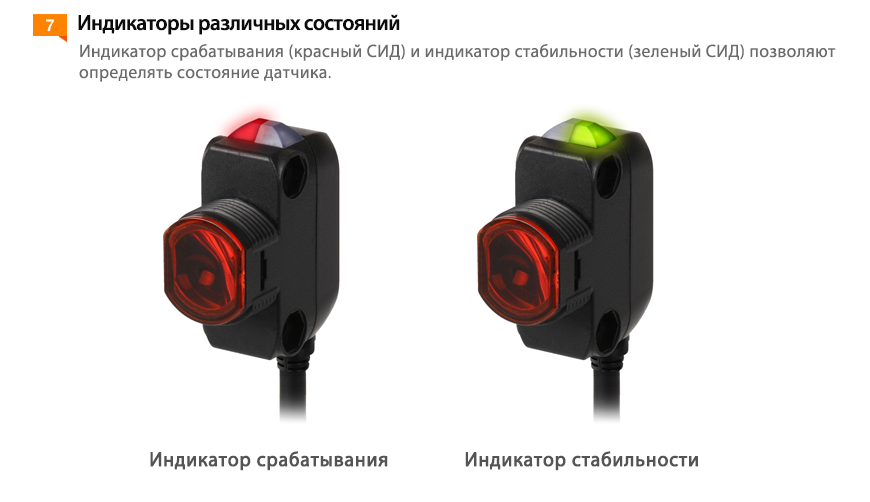

  • Индикатор рабочего режима (красный светодиод) и индикатор стабильности сигнала (зеленый светодиод).
  • Встроенная защита от неправильной полярности подключения и защита выхода от короткого замыкания (превышение тока).
  • Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча).
  • Степень защиты IP67 (стандарт МЭК).

Особенности датчиков серии BH | Фото 1

Особенности датчиков серии BH | Фото 2

Особенности датчиков серии BH | Фото 3

Особенности датчиков серии BH | Фото 4

Особенности датчиков серии BH | Фото 5

Особенности датчиков серии BH | Фото 6

Особенности датчиков серии BH | Фото 7

Особенности датчиков серии BH | Фото 8

Особенности датчиков серии BH | Фото 9

Особенности датчиков серии BH | Фото 10

Особенности датчиков серии BH | Фото 11

Особенности датчиков серии BH | Фото 12

Основные характеристики:

  • размеры, мм: Ш14xВ34.5хГ28
  • напряжение питания: 12-24 VDC±10%
  • расстояние срабатывания:
    • модели на пересечение луча (для непрозрачного материала min Ø20 мм): до 20 м (BH20M-TDT)
    • модели ретрорефлекторного типа (отражение от зеркала): от 0,1 до 4 м (BH4M-PDT – модель с встроенным поляризационным фильтром) - для непрозрачной белой бумаги Ø75 мм
    • модели диффузного типа (отражение от объекта, гистерезис макс 20% от установленного значения):
      • до 1 м (BH1M-DDT) - для матовой белой бумаги 300*300мм
      • до 300 мм (BH300-DDT) - для матовой белой бумаги 100*100мм
  • регулировка чувствительности: есть
  • время отклика: 1 мс (для датчиков с транзисторным выходом)
  • источник света:
    • инфракрасный СИД (850 нм): для модели BH1M-DDT
    • красный СИД (660 нм): для остальных моделей
  • функция выхода: NO или NC (устанавливается VR)
  • тип выхода: транзистор с открытым коллектором PNP/NPN (100 мА)
  • индикация:
    • красный (работа)
    • зеленый (стабильное состояние)
  • схема защиты:
    • Функция подавления помех (кроме датчиков BH20M-TDT)
    • защита от неправильной полярности цепи питания
    • защита выходной цепи от короткого замыкания и перегрузки
  • степень защиты: IP67
  • условия окружающей среды:
    • освещение: дневной свет: не олее 11000 лк, лампа накаливания: не более 3000 лк (засветка приемника)
    • температура: от -25 до+55 0С, хранение -40 до +70 0С
    • отн. валжность: от 35 до 85%, хранение от 35 до 85%
  • комплектация: кронштейн, отвертка, крепежная гайка М18, крепежная крышка, болт М3, гайка М3, зеркало MS-2 (для BH4M)

Характеристики датчика:

Характеристики датчиков серии BH

Pdf-документ

Инструкция для фотодатчика Autonics серии BH

Скачать

Схема датчика Autonics BH | Рисунок 1
