Цилиндро-конический редуктор X32S

Производитель: INNOVARI (Италия)

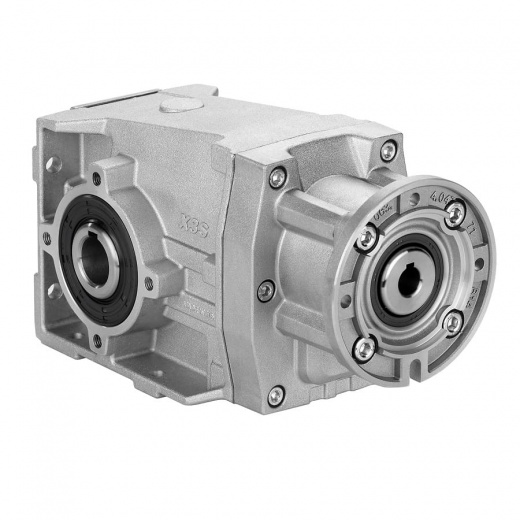

Двухступенчатый цилиндро-конический редуктор в алюминиевом корпусе X32S



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндро-конические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с синтетическим маслом на весь срок службы. Диапазон рабочих температур от -30°до +80°C.

Общие характеристики:

  • Упрочненные редукторы со шлифованными зубьями.
  • Цельнолитой алюминиевый корпус.
  • Комбинация малого веса и высокого предела прочности на разрыв.
  • Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
  • Корпус из лигированного сплава с вакуумной пропиткой (MIL-STD 276) для защиты и герметизации.
  • Нет необходимости во вторичной чистовой обработке.
  • Съемная крышка люка позволяет проводить периодические осмотры в процессе выполнения планового тех. обслуживания.
  • Два сальниковых уплотнения по запросу.
  • Передаточные значения от 7,33 до 77,55.
  • Подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90).
  • Обеспечивают крутящий момент на выходе от 9,2 до 119,3 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Основные характеристики:

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,12 кВт
n1=1400
63А4
105,6 10,7 7,9 13,26 B5
91,1 12,4 7,3 15,37 B5
77,6 14,6 6,2 18,04 B5
69 16,4 5,5 20,3 B5
65 17,4 5,2 21,54 B5
59,5 19 4,7 23,53 B5
50,7 22,3 4 27,62 B5
47,6 23,7 3,8 29,4 B5
42,5 26,6 3,4 32,97 B5
36,5 30,9 2,9 38,37 B5
31,1 36,3 2,5 45 B5
27,6 40,9 2,2 50,67 B5
23,8 47,4 1,9 58,73 B5
18,1 62,5 1,4 77,55 B5
0,18 кВт
n1=1400
63B4
190,9 9,2 7,6 7,33 B5
124,7 14 6,1 11,22 B5
105,6 16,6 5,1 13,26 B5
91,1 19,2 4,7 15,37 B5
77,6 22,5 4 18,04 B5
69 25,3 3,6 20,3 B5
65 26,9 3,3 21,54 B5
59,5 29,4 3,1 23,53 B5
50,7 34,5 2,6 27,62 B5
47,6 36,7 2,5 29,4 B5
42,5 41,1 2,2 32,97 B5
36,5 47,9 1,9 38,37 B5
31,1 56,2 1,6 45 B5
27,6 63,2 1,4 50,67 B5
23,8 73,3 1,2 58,73 B5
18,1 96,8 0,9 77,55 B5
0,25 кВт
n1=1400
71A4
190,9 12 5,8 7,33 B5/B14
124,7 18,3 4,6 11,22 B5/B14
105,6 21,6 3,9 13,26 B5/B14
91,1 25,1 3,6 15,37 B5/B14
77,6 29,4 3,1 18,04 B5/B14
69 33,1 2,7 20,3 B5/B14
65 35,2 2,6 21,54 B5/B14
59,5 38,4 2,3 23,53 B5/B14
50,7 45,1 2 27,62 B5/B14
47,6 48 1,9 29,4 B5/B14
42,5 53,8 1,7 32,97 B5/B14
36,5 62,6 1,4 38,37 B5/B14
31,1 73,4 1,2 45 B5/B14
27,6 82,7 1,1 50,67 B5/B14
23,8 95,8 0,9 58,73 B5/B14
0,37 кВт
n1=1400
71B4
190,9 17,7 3,9 7,33 B5/B14
124,7 27,2 3,1 11,22 B5/B14
105,6 32,1 2,6 13,26 B5/B14
91,1 37,2 2,4 15,37 B5/B14
77,6 43,7 2,1 18,04 B5/B14
69 49,1 1,8 20,3 B5/B14
65 52,1 1,7 21,54 B5/B14
59,5 56,9 1,6 23,53 B5/B14
50,7 66,8 1,3 27,62 B5/B14
47,6 71,1 1,3 29,4 B5/B14
42,5 79,8 1,1 32,97 B5/B14
36,5 92,8 1 38,37 B5/B14
31,1 108,9 0,8 45 B5/B14
0,55 кВт
n1=1400
80A4
190,9 26,5 2,6 7,33 B5/B14
124,7 40,6 2,1 11,22 B5/B14
105,6 48 1,8 13,26 B5/B14
91,1 55,6 1,6 15,37 B5/B14
77,6 65,3 1,4 18,04 B5/B14
69 73,5 1,2 20,3 B5/B14
65 78 1,2 21,54 B5/B14
59,5 85,2 1,1 23,53 B5/B14
50,7 100 0,9 27,62 B5/B14
47,6 106,4 0,8 29,4 B5/B14
42,5 119,3 0,8 32,97 B5/B14
0,75 кВт
n1=1400
80B4
190,9 36 1,9 7,33 B5/B14
124,7 55,1 1,5 11,22 B5/B14
105,6 65,1 1,3 13,26 B5/B14
91,1 75,4 1,2 15,37 B5/B14
77,6 88,5 1 18,04 B5/B14
69 99,6 0,9 20,3 B5/B14
65 105,7 0,9 21,54 B5/B14
59,5 115,4 0,8 23,53 B5/B14
1,1 кВт
n1=1400
90S4
190,9 52,4 1,3 7,33 B5/B14
124,7 80,3 1,1 11,22 B5/B14
105,6 94,9 0,9 13,26 B5/B14
91,1 109,9 0,8 15,37 B5/B14
1,5 кВт
n1=1400
90LА4
190,9 71,8 1 7,33 B5/B14
124,7 109,9 0,8 11,22 B5/B14
1,85 кВт
n1=1400
90LВ4
190,9 88,7 0,8 7,33 B5/B14

Общие характеристики:

Смазка:

Редукторы X32S поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

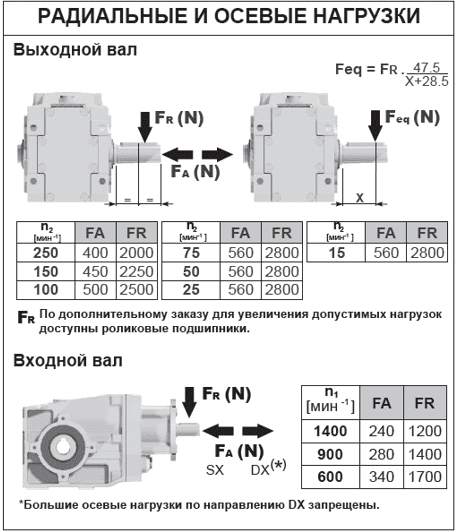

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ Схема для цилиндро-конического редуктора INNOVARI X32S Скачать
Pdf-документ Информация для заказа цилиндро-конического редуктора INNOVARI Скачать
