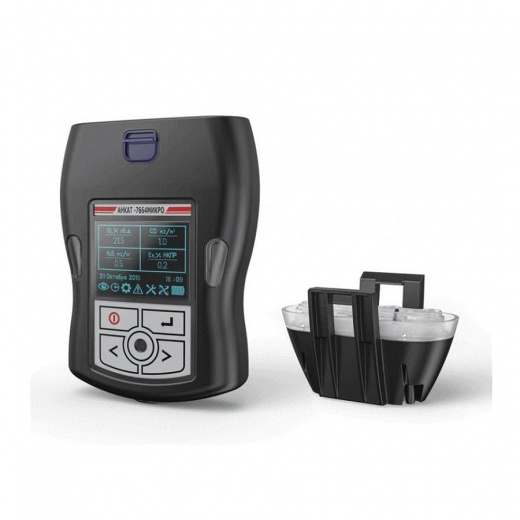

АНКАТ-7664Микро - переносной многокомпонентный газоанализатор

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Предназначен для индивидуальной защиты персонала. Данный прибор позволяет одновременно контролировать довзрывоопасные (ДВК) концентрации горючих газов, предельно допустимые концентрации (ПДК) токсичных газов и необходимое содержание кислорода (О2) в воздухе рабочей зоны. Газоанализатор может иметь от одного до четырех измерительных каналов. Модификации АНКАТ-7664Микро.

Соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов».

Область применения:
- службы экологии и охраны труда предприятий, связанных с выделением в атмосферу токсичных газов;
- переработка и транспортировка нефти и газа;
- ТЭК;
- цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровью или опасность взрыва.

Тип газоанализатора - носимый (индивидуальный).

Способ забора пробы - диффузионный или принудительный за счет внешнего побудителя расходов или от резиновой груши.

Измерительный канал	Измеряемые компоненты
Инфракрасный датчик (ИКД)	ΣСН, СО₂, С₃Н₈, СН₄
Электрохимический датчик (ЭХД)	О₂, CO, H₂S, NО₂, SО₂, Cl₂, HCl, NH₃
Фотоионизационный датчик (ФИД)	массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива. Список определяемых веществ см. Приложение А
Термохимический датчик (ТХД)	довзрывоопасная концентрация метана, горючие газы и пары, их смеси (Ех) см. Приложение А

Основные технические характеристики

Измерительный канал	Единица физической величины	Диапазон измерений
О₂	объемная доля, %	от 0 до 30
Ex	%, НКПР	от 0 до 50
СН₄	%, НКПР	от 0 до 99
С₃Н₈	%, НКПР	от 0 до 50
ΣСН	%, НКПР	от 0 до 99
СО₂	объемная доля, %	от 0 до 2
СО₂	объемная доля, %	от 0 до 5
СО₂	объемная доля, %	от 0 до 10
CO	мг/м³	от 0 до 50
СО	мг/м³	от 0 до 200
SO₂	мг/м³	от 0 до 20
H₂S	мг/м³	от 0 до 20
H₂S	мг/м³	от 0 до 40
NO₂	мг/м³	от 0 до 10
Cl₂	мг/м³	от 0 до 25
HCl	мг/м³	от 0 до 30
NH₃	мг/м³	от 0 до 150
ФИД	мг/м³	от 0 до 3500

Дополнительные технические характеристики

Характеристики	Значения	Примечание
Время срабатывания сигнализации, с, не более	15
Температура окружающей среды, °С	-40 ÷ +50
Степень защиты	IP68
Виды сигнализации	звуковая, световая, вибросигнал
Уровень звукового давления, дБ	85
Маркировка взрывозащиты
	1ЕxibdIICT4GbХ	АНКАТ-7664Микро-20, -21, -22, -39, -40, -41
	1ЕxibIICT4GbХ	АНКАТ-7664Микро-23... -25, -36, -37, -38, -45
	1ЕxibdIIВT4GbХ	АНКАТ-7664Микро-26...-35, -42, -43, -44
Время непрерывной работы, ч, не менее
	24	АНКАТ-7664Микро-23... -25
	16	АНКАТ-7664Микро-20... -22, -26...-29, -36...-38
	10	для остальных газоанализаторов
Габаритные размеры, мм, не более	145х50х110
Масса, кг, не более	0,5

При выпуске из производства газоанализаторы по измерительному каналу ФИД градуируются по определяемому веществу, оговоренному при заказе. Перечень определяемых веществ приведен в Приложении А.

Газоанализаторы с измерительным каналом Ех должны иметь сигнализацию наличия в воздушной среде горючих газов и паров, их смесей. Перечень контролируемых веществ по измерительному каналу Ех приведен в Приложении А.

Отличительные особенности

соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов»;
измерение концентраций до четырёх различных газов одновременно;
имеет внутреннюю вибрирующую сигнализацию для рабочих зон с высоким уровнем шума;
широкий температурный диапазон;
энергонезависимая память с возможностью передачи на ПЭВМ;
архив из 500 последних измеренных значений содержания определяемого компонента по каждому измерительному каналу;
возможность калибровки по пропану;
диапазон измерения фотоионизационным методом от 0 до 3500 мг/м3;
диапазон измерения фотоионизационным методом от 0 до 3500 мг/м3;
по дополнительному заказу сигнализатор оснащается вспомогательными устройствами для газоанализаторов.

	Схема для переносного многокомпонентного газоанализатора АНКАТ-7664Микро	Скачать
	Схема для переносного многокомпонентного газоанализатора АНКАТ-7664Микро	Скачать

Техническая информация

	Перечень определяемых веществ Приложение А	Скачать
	Техническое описание на газоанализаторы АНКАТ-7664Микро	Скачать
	Техническое описание на газоотборные устройства	Скачать
