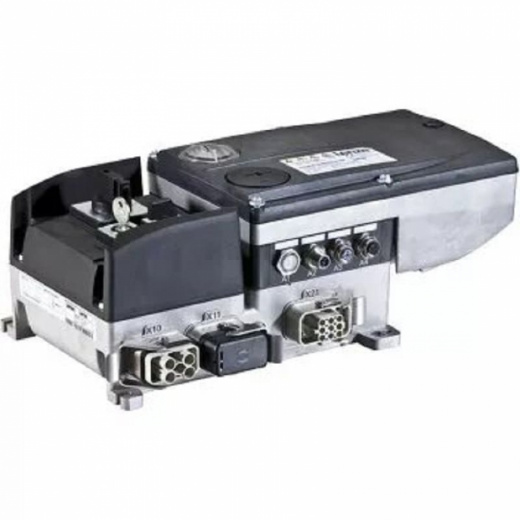

Преобразователь частоты Lenze 8400 motec (0,37-7,5 кВт)
Производитель: Lenze (Германия)
8400 motec – серия инверторов Lenze в диапазоне мощности 0,37 – 7,5 кВт представляют собой преобразователи частоты, предназначенные для децентрализованных систем
Обработка заказа в течение дня
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Возможен выезд специалиста на производство
Модели 8400 motec представляют собой преобразователи частоты, предназначенные для децентрализованных систем. Благодаря наличию трех основных вариантов монтажа — на двигателе, настенный монтаж или настенный монтаж с ремонтным выключателем, обеспечивается высокая гибкость применения. 8400 motec — наиболее предпочтительное решение в тех случаях, когда основная цель заключается в безопасной и быстрой установке приводов, например в пространственно-распределенных системах.
Монтаж на двигателе.
При монтаже на двигателе инверторы 8400 motec способны работать без снижения номинальных значений, при этом независимо от ориентации при установке. Компактное решение с электродвигателем Lenze MF (120 Гц).
Настенный монтаж.
Компактное и гибкое решение для настенного монтажа с обеспечением степени защиты IP65.
Настенный монтаж с ремонтным выключателем.
Монтируемое на стену устройство с 3 различными ремонтными выключателями. Несколько вариантов для обеспечения максимальной гибкости применения со степенью защиты IP54.
Достоинства:
- 8400 motec мощностью 0.37 ... 7.5 кВт, со степенью защиты IP65.
- Компактный.
- Высокая степень функциональности, например, наличие встроенного тормозного выпрямителя.
- Сигнальный разъем M12 для подключения сетей, цепей ввода-вывода, внешнего питания 24 В и функции безопасного отключения момента (STO).
- Широкое разнообразие сетевых вилок M15 или QUICKON QPD.
- Установка на стену без снижения номинального значения.
Технические данные и особенности.
Диапазон мощности:
- 0,37…7,5 кВт.
Монтаж:
- Настенный монтаж.
- Монтаж на двигателе.
Степень защиты:
- IP65.
- IP54 (с блоком переключателей).
Возможности подключения:
- 3 фазы, 400/480 В перем. тока.
- Стандартный вариант ввода-вывода (I/O):
- 5 цифровых входов;
- 1 цифровой выход;
- 1 линия активации инвертора.
- Частотный вход: 0…100 кГц.
- 1 реле с НР/НЗ контактом.
- Внешний блок питания 24 В с сетями на базе Ethernet и PROFIBUS.
- Пружинные клеммы, с разъемным присоединением.
- Контроль состояния термоконтакта (PTC) электродвигателя.
Допустимая перегрузка:
- 200 % в течение 3 с; 150 % в течение 60 с.
Варианты управления двигателем:
- Векторное управление синхронными электродвигателями без датчиков.
- Векторное управление без датчиков (SLVC).
- Функция энергосбережения (VFC-Eco).
- Управление с использованием вольт-частотной (V/f) характеристики с линейной/квадратичной зависимостью (VFC plus).
- Управление с использованием вольт-частотной (V/f) характеристики с обратной связью.
Функции:
- Торможение постоянным током.
- Контроль тормозной характеристики для управления тормозом с низкой степенью износа.
- Динамическое торможение с использованием тормозного резистора.
- S-образные рампы для плавного ускорения и замедления.
- Контур запуска на лету, ПИД-регулятор.
Средства обеспечения безопасности:
- Безопасное отключение момента (STO).
Промышленные сети:
- CANopen, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET.
Температура окружающей среды во время работы:
- 3K3 (-10...+55 °C) EN 60721-3-3 (снижение номинального значения на 2.5 %/°C при температуре свыше +45 °C).
Основные технические характеристики:
Преобразователь частоты 8400 motec. Подключение к сети питания 400 В.
|
Соответствие нормативным требованиям |
CE |
2014/30/ЕС |
2014/35/ЕС |
|
EAC |
TP TC 020/2011 |
ТР ТС 004/2011 |
|
|
RoHS |
2011/65/EU |
||
|
Соответствие стандартам |
UL |
UL 61800-5-1 |
CSA 22.2 № 274 |
|
Степень защиты |
EN |
EN 60529 |
IP65: для монтажа на двигателе или настенного монтажа без ремонтного выключателя |
|
|
IP64: для настенного монтажа с ремонтным выключателем и функцией защиты |
||
|
|
IP54: для настенного монтажа с ремонтным выключателем или с ремонтным выключателем и элементами управления |
||
|
NEMA |
NEMA 250 |
Тип 1 (только защита от случайного прикосновения) |
|
|
|
Тип 4x (только для установки внутри помещения), настенный монтаж, 0,37...3 кВт, тип 12 |
||
|
Тип системы питания |
TT, TN, IT |
Напряжение относительно земли: макс. 300 В |
|
|
Цикличное переключение питания |
|
Допускается 3 раза в пределах одной минуты |
|
|
Работа с устройством защитного отключения (УЗО) |
|
30 мА, тип B, при монтаже на двигателе или при настенном монтаже с использованием системного кабеля Lenze длиной < 3 м — 300 мА, тип B, при настенном монтаже с использованием системного кабеля Lenze длиной > 3 м или при монтаже на двигателе, 4,0...7,5 кВт, fch= 4 кГц |
|
|
Макс. длина кабеля для обеспечения ЭМС |
Категория C2 |
< 20 м при настенном монтаже с использованием системного кабеля Lenze, fch ≤ 4 кГц |
|
|
Частоты переключения |
2, 4, 8, 16 кГц |
||
|
Температура окружающей среды во время работы |
EN 60721-3-3 |
45 °C (снижение номинального значения в пределах 2,5 %/°C при температуре свыше 45 °C) |
|
|
Выходная частота |
|
0 ... 599 Гц |
|
|
Допустимая перегрузка |
|
200 % в течение 3 с; 150 % в течение 60 с |
|
Монтаж на двигателе
|
Pном |
Uсеть |
Iном |
Степень защиты |
Артикул |
|
|
[кВт] |
[В] |
[А] |
|||
|
Трехфазное подключение к сети 400 В со встроенным RFI-фильтром |
|||||
|
EV84DGDVB37142PS |
0,37 |
3/PE фазы 340…528 В 45…65 Гц |
1,3 |
IP65 |
16201250 |
|
EV84DGDVB55142PS |
0,55 |
1,8 |
16211540 |
||
|
EV84DGDVB75142PS |
0,75 |
2,4 |
16208180 |
||
|
EV84DGDVB11242PS |
1,1 |
3,2 |
16246606 |
||
|
EV84DGDVB15242PS |
1,5 |
3,9 |
16203503 |
||
|
EV84DGDVB22242PS |
2,2 |
5,6 |
16210191 |
||
|
EV84DGDVB30242PS |
3 |
7,3 |
16207032 |
||
|
EV84DGDVB40242PS |
4 |
9,5 |
16210473 |
||
|
EV84DGDVB55242PS |
5,5 |
13 |
16207034 |
||
|
EV84DGDVB75242PS |
7,5 |
16,5 |
16206267 |
||
Монтаж на панели
|
Pном |
Uсеть |
Iном |
Степень защиты |
Артикул |
|
|
[кВт] |
[В] |
[А] |
|||
|
Трехфазное подключение к сети 400 В со встроенным RFI-фильтром |
|||||
|
EV84DGDVB37142PS |
0,37 |
3/PE фазы 340…528 В 45…65 Гц |
1,3 |
IP65 |
16206516 |
|
EV84DGDVB55142PS |
0,55 |
1,8 |
16216537 |
||
|
EV84DGDVB75142PS |
0,75 |
2,4 |
16187340 |
||
|
EV84DGDVB11242PS |
1,1 |
3,2 |
16226086 |
||
|
EV84DGDVB15242PS |
1,5 |
3,9 |
16205484 |
||
|
EV84DGDVB22242PS |
2,2 |
5,6 |
16207178 |
||
|
EV84DGDVB30242PS |
3 |
7,3 |
16228213 |
||
|
EV84DGDVB40242PS |
4 |
9,5 |
16210586 |
||
|
EV84DGDVB55242PS |
5,5 |
13 |
16210587 |
||
|
EV84DGDVB75242PS |
7,5 |
16,5 |
16207177 |
||
Варианты исполнения преобразователей частоты 8400 motec.
Монтаж на двигателе
|
Подключение к сети электропитания |
|||
|
Внутренние клеммы |
HAN Q4/2 – вход |
HAN Q4/2 – вход/выход |
М15 – вход |
|
Базовый вариант |
• |
• |
• |
|
Количество точек ввода-вывода (I/O) |
||
|
Стандартный вариант ввода-вывода (I/O) |
Базовый вариант ввода-вывода |
Расширенный вариант ввода-вывода (I/O) |
|
|
|
|
|
Подключение моделей ввода-вывода (I/O) |
|||
|
Клеммы |
Стандартный вариант ввода-вывода (I/O) |
Усовершенствованный вариант ввода-вывода (I/O) |
Усовершенствованный вариант ввода-вывода (I/O) - 2 |
|
Базовый вариант |
• |
• |
• |
|
Тормозной резистор |
||
|
Не встроен |
Встроенный, 90 Ом |
Встроенный, 90 Ом |
|
Базовый вариант |
• |
• |
|
Подключение внешнего тормозного резистора |
||
|
Внутренние клеммы |
Разъем HAN Q5 |
|
|
Базовый вариант |
|
|
|
Полевые шины |
||||||
|
Без полевой шины |
ASi |
CANopen |
EtherCAT |
EtherNet/IP |
PROFIBUS |
PROFINET |
|
Базовый вариант |
• |
• |
• |
• |
• |
• |
|
Средства обеспечения безопасности |
||
|
Без средств обеспечения безопасности |
STO |
|
|
Базовый вариант |
• |
|
Монтаж на панели
|
Подключение к сети электропитания |
||||
|
Внутренние клеммы |
HAN Q4/2 – вход |
HAN Q4/2 – вход/выход |
М15 – вход |
QUICKON QPD |
|
Базовый вариант |
• |
• |
• |
• |
|
Подключение двигателя |
||
|
Внутренние клеммы |
HAN Q8 |
|
|
Базовый вариант |
• |
|
|
Количество точек ввода-вывода (I/O) |
||
|
Стандартный вариант ввода-вывода (I/O) |
Базовый вариант ввода-вывода |
Расширенный вариант ввода-вывода (I/O) |
|
Базовый варинат |
• |
• |
|
Подключение моделей ввода-вывода (I/O) |
|||
|
Клеммы |
Стандартный вариант ввода-вывода (I/O) |
Усовершенствованный вариант ввода-вывода (I/O) |
Усовершенствованный вариант ввода-вывода (I/O) - 2 |
|
Базовый вариант |
• |
• |
• |
|
Тормозной резистор |
||
|
Не встроен |
Встроенный, 90 Ом |
Встроенный, 90 Ом |
|
Базовый вариант |
• |
• |
|
Подключение внешнего тормозного резистора |
||
|
Внутренние клеммы |
Разъем HAN Q5 |
|
|
Базовый вариант |
|
|
|
Полевые шины |
||||||
|
Без полевой шины |
ASi |
CANopen |
EtherCAT |
EtherNet/IP |
PROFIBUS |
PROFINET |
|
Базовый вариант |
• |
• |
• |
• |
• |
• |
|
Средства обеспечения безопасности |
||
|
Без средств обеспечения безопасности |
STO |
|
|
Базовый вариант |
• |
|
|
Ремонтный выключатель |
|||
|
Без ремонтного выключателя |
Ремонтный выключатель |
Ремонтный выключатель с защитными функциями |
Ремонтный выключатель и элементы управления |
|
Базовый вариант |
• |
• |
• |
Техническая информация:
 |
Руководство для настройки и конфигурирования на преобразователь частоты Lenze 8400 motec (англ.) |
Скачать |
