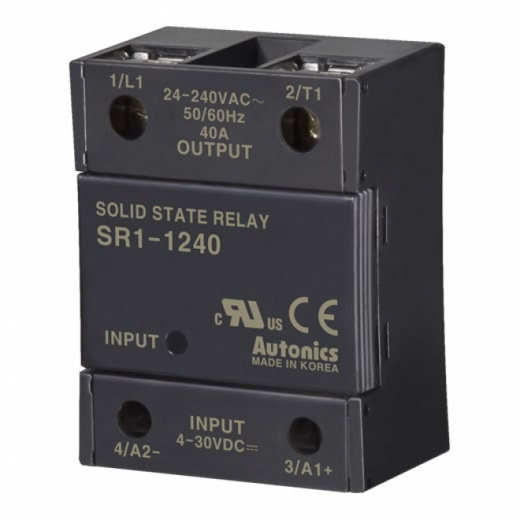

Однофазные твердотельные реле серии SR1 обладают компактным универсальным дизайном для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Особенности:
- Компактный универсальный дизайн для гибкой установки.
- Номинальное входное напряжение: 4-30 ВА=, 90-240 В=.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка) 15 A, 25 A, 40 A, 50 A, 75 A.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Однофазные твердотельные реле серии SR1 обладают компактным универсальным дизайном для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Особенности:
- Компактный универсальный дизайн для гибкой установки.
- Номинальное входное напряжение: 4-30 ВА=, 90-240 В=.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка) 15 A, 25 A, 40 A, 50 A, 75 A.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.

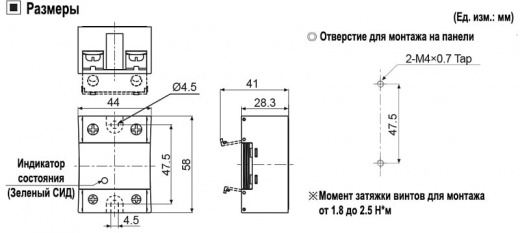

Основные характеристики:
Модель | SR1-1240 | SR1-4240 | SR1-1440 | SR1-1440R | SR1-4440 |
Фазовое управление | Однофазное реле | ||||
Тип монтажа | Панельный | ||||
Номинальное входное напряжение | 4-30 VDC | 90-240 VAC rms (40/60 Hz) | 4-30 VDC | 90-240 VAC rms (40/60 Hz) | |
Макс. входной ток | 9 mA | 7 mA rms (240 VAC rms) | 9 mA | 13 mA | 7 mA rms (240 VAC rms) |
Пусковое напряжение | мин.4 VDC | 85 VAC rms | мин. 4 VDC | 85 VAC rms | |
Падение напряжения | макс. 1 V | макс. 10 VAC rms | макс. 1 V | макс. 10 VAC rms | |
Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | 48-480 VAC (50/60 Hz) | |||
Время включения | макс.0,5 цикла + 1 мс | макс. 1,5 цикла + 1 мс | макс. 0,5 цикла + 1 мс | макс. 1 мс | макс. 1,5 цикла + 1 мс |
Время выключения | макс. 0,5 цикла + 1 мс | ||||
Номинальный ток нагрузки (резистивная нагрузка) | 40 А | ||||
Диэлектрическая прочность | 4000 VAC | ||||
Принцип действия | Переключение при пересечении нуля | Мгновенное переключение | Переключение при пересечении нуля | ||
Условия хранения и эксплуатации | Температура окружающей среды |
-30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
|||
Влажность | Относительная влажность 45-85%, при хранении: 45-85% | ||||
Масса нетто | 73 г | ||||
Монтаж | На панель |
Схема формирования заказа реле SR-1 (40 A)
