Электромеханический измеритель уровня INNOLevel Lot

View the embedded image gallery online at:
https://promair.by/datchiki-tipa-innolevel-lot/#sigProId840e2ee04e

Флажковые датчики представляют собой датчики уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

INNOLevel Lot устанавливается на крышке емкости. Чувствительный груз, закрепленный на конце ленты которая намотана на катушку с электромеханическим приводом, опускается в емкость.

Как только чувствительный груз касается поверхности измеряемого материала, направление вращения катушки меняется на противоположное и груз возвращается в свое исходное положение. Во время движения чувствительного груза вниз, пройденное расстояние измеряется электронно благодаря вращению катушки с лентой.

Микропроцессор переводит измеренную дистанцию в аналоговый выходной сигнал, который учитывает особенности объема и геометрии силосной конструкции. Выходной сигнал обновляется после прикосновения чувствительного груза к измеряемому материалу.

Применяется для материалов:

мука;
зерно;
комбикорма;
цемент;
песок;
пвх;
опилки.

Преимущества:

непрерывное измерение уровня заполнения (до 30 м);
запыленность в бункере не влияет на работу прибора;
простая установка и введение в эксплуатацию, меню на русском языке;
встроенная система очистки ленты;
подходит для измерения всех типов сыпучих веществ.

Механические характеристики:

Материал корпуса: Алюминий
Класс защиты: IP66
Диапазон измерения (указывается при заказе): макс. 15м или макс. 30м
Вес (с фланцем): прибл. 11 кг
Скорость зондирования: средняя скорость чувствительного груза примерно 0,2 м/сек
Отклонение от вертикали при монтаже: max. 2°
Технологическое подключение: Фланец - DN100 PN16 EN1092-1

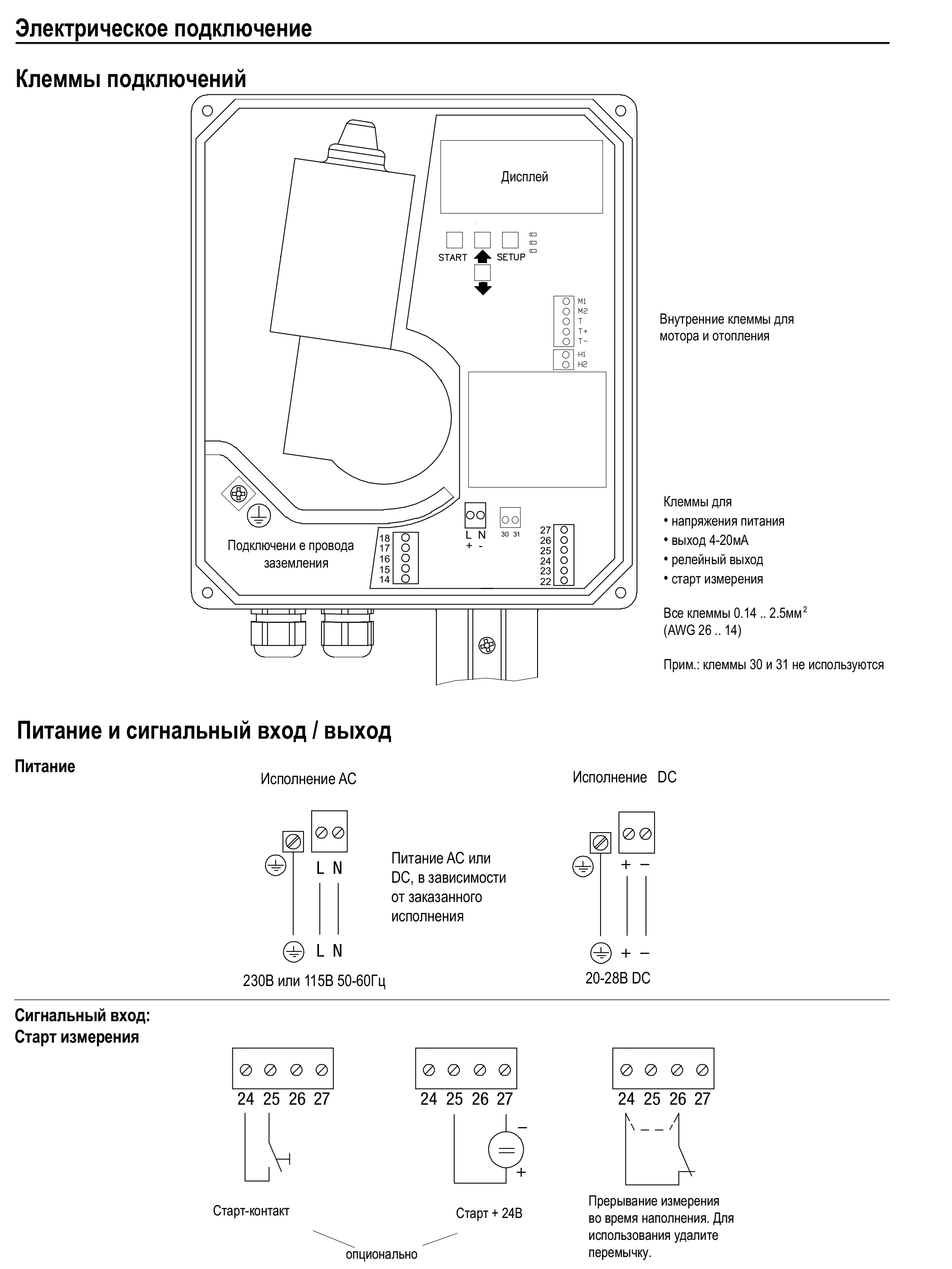

Электрические характеристики:

Напряжение питания (указывается при заказе): 230 VAC 50/60 Hz +10/-15%, макс 150 ВА, 20-28 VDC, макс 150 Вт
Сигнальный выход 4-20мA: макс. 500 Oм (актив., изолир.) линейность +/- 0,1mA
Сигнальный выход реле (опционально): 1x реле SPST и 1x реле DPDT макс. 250В AC, 2A, 500ВA, не индуктивный
Память: энергонезависимая (элемент питания не требуется), сохранение данных более 10 лет
Соединительные клеммы: 0.14 - 2.5мм2 (AWG 26-14)
Кабельный ввод: M20 x 1,5
Класс защиты: I
Изоляция:
- напряжение питания ко всем остальным входам и выходам (AC исполнение: 2210 Vrms, DC исполнение: 1000 VDC)
- реле к реле - 2210 Vrms

Условия функционирования:

Пригоден практически для всех сыпучих материалов независимо от таких свойств как:
- диэлектрические свойства и проводимость материала;
- пылеобразование в емкости;
- переменная влажность материала;
- адгезивность материала;
- очень точное измерение.
Температура окружающей среды (корпус):
- -20°C ... +60°C
- -20°C ... +60°C (CE, FM общее применение с внутренним отоплением)
Минимальная насыпная плотность материала:
- > 300 г/л для чувствительных грузов (ПВХ / нерж. сталь);
- > 20 г/л для чувствительного груза складной экран.
Минимальное время между стартами измерений:
- диапазон измерения 5метров -> 3 минуты;
- диапазон измерения 10метров -> 6 минут;
- диапазон измерения 20метров -> 12 минут;
- диапазон измерения 30метров -> 18 минут.
Свойства сыпучего материала (не должен иметь склонность к повышенному налипанию):
- минимальный насыпной вес 10г/л;
- величина частиц макс. 8мм.
Макс. допустимое растягивающее усилие: 800 Н
Избыточное давление в емкости: -0.2 ... +0.2 Бар
Относительная влажность: 0-100%, подходит для использования на открытом воздухе
Высота применения: макс. 2.000 м
