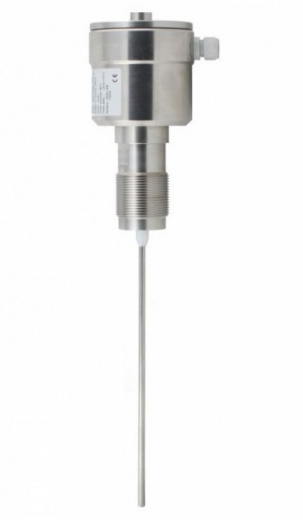

Специальный датчик пыли INNOLevel серии FS700E (датчик разрыва рукавного фильтра).
Сигнализатор пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка.
Принцип работы:
Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.
Преимущества:
- Коррозионная стойкость за счет корпуса из нержавеющей стали.
- Высокотемпературное исполнение до +290 °C.
- Возможность подключения к ПЛК для версии с аналоговым выходом.
- Класс защиты IP67.
- Простой монтаж и настройка.
Специальный датчик пыли INNOLevel серии FS700E (датчик разрыва рукавного фильтра).
Сигнализатор пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка.
Принцип работы:
Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.
Преимущества:
- Коррозионная стойкость за счет корпуса из нержавеющей стали.
- Высокотемпературное исполнение до +290 °C.
- Возможность подключения к ПЛК для версии с аналоговым выходом.
- Класс защиты IP67.
- Простой монтаж и настройка.
Технические характеристики:
- Корпус: нержавеющая сталь 1.4305.
- Класс защиты корпуса: IP67.
- Материал измерительного зонда: нержавеющая сталь V4A (1.4571).
- Материал изолятора:
- Полиамид для версии с темп. до +90 °С.
- Полиэфирэфиркетон (PEEK) для версий с темп. до +130°С и до +200 °С.
- Полиамид ненаполненный 4000 серии (Tecasint 4011) для версий с темп. до +290 °С.
- Резьба: G1 1/2“, опционально фланец.
- Температура хранения: -20°C...+70°C.
- Температура окружающей среды: -20°C...+70°C.
- Температура процесса: -20°C...+70°C (опционально -20°C...+130°C, -20°C...+200°C, -20°C...+290°C).
- Макс. давление: 6 Бар.
- Общий вес: прибл. 2,2 кг (для короткой версии в стандартном исполнении).
Электрические характеристики:
- Напряжение питания: 24 В пост. тока (17 В…31 В пост. тока).
- Ток потребления: макс. 50 мА.
- Мощность: < 2 Вт.
- Гистерезис: фиксированный.
- Длительность фильтрования: фиксированная.
- Выходной сигнал:
- 1 реле, макс. 48В перемен. Тока, 1А.
- NPN-транзистор, макс 31В пост. Тока, 15 мА.
- 4…20 мА, нагрузка
- Чувствительность: макс. 0,1 мг/м3.
- Ток коммутации: макс. 100 мА.
- Подключение: кабельный ввод М16х1,5 – 2 шт.
