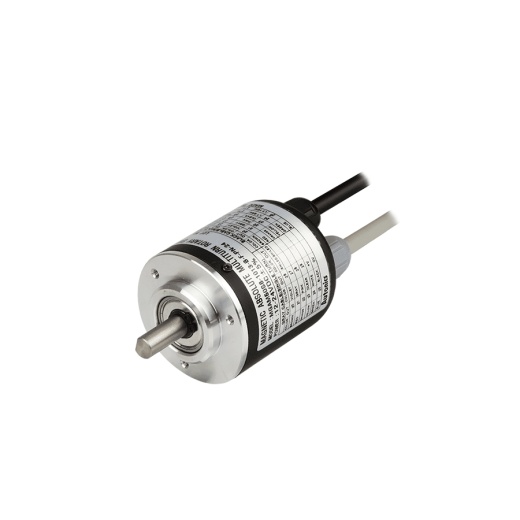

Абсолютные многооборотные энкодеры серии MGAМ50S магнитного типа с выступающим валом в корпусе диаметром 50 мм обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами). Энкодеры данной серии обладают суммарным разрешением 23 бита (8 388 608) – однооборотный режим (10 бит/1024 деления) и многооборотный режим (13 бит/8192 деления), благодаря чему обеспечивается высокая точность и экономичность решения для любой системы с повышенными эксплуатационными требованиями.
Основные характеристики
- Высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (в сравнении с оптическими энкодерами).
- Более продолжительный срок эксплуатации в сравнении с оптическими энкодерами.
- Выходной код: двоичный.
- Выходной интерфейс: параллельный, SSI (синхронный последовательный интерфейс).
- Суммарное разрешение 23 бита (8 388 608):
- однообротный режим: 10 бит (1024 деления);
- многооборотный режим: 13 бит (8192 деления).
- Питание: 12-24 В. ±5%.
- Сигнализация переполнения счетчика (OVF).
- Степень защиты IP50 (стандарт МЭК).
Принцип работы магнитных энкодеров
- Высокая точность даже в сложных условиях эксплуатации : В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
- Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.
За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.
Разные типы выхода
Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея.
Экономичные чипы датчика, произведены компанией Autonics
Чипы в датчиках сделаны компанией Autonics, что позволяет предлагать более низкую цену на энкодеры, по сравнению с другими брендами.
Применение
Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.
Абсолютные многооборотные энкодеры серии MGAМ50S магнитного типа с выступающим валом в корпусе диаметром 50 мм обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами). Энкодеры данной серии обладают суммарным разрешением 23 бита (8 388 608) – однооборотный режим (10 бит/1024 деления) и многооборотный режим (13 бит/8192 деления), благодаря чему обеспечивается высокая точность и экономичность решения для любой системы с повышенными эксплуатационными требованиями.
Основные характеристики
- Высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (в сравнении с оптическими энкодерами).
- Более продолжительный срок эксплуатации в сравнении с оптическими энкодерами.
- Выходной код: двоичный.
- Выходной интерфейс: параллельный, SSI (синхронный последовательный интерфейс).
- Суммарное разрешение 23 бита (8 388 608):
- однообротный режим: 10 бит (1024 деления);
- многооборотный режим: 13 бит (8192 деления).
- Питание: 12-24 В. ±5%.
- Сигнализация переполнения счетчика (OVF).
- Степень защиты IP50 (стандарт МЭК).
Принцип работы магнитных энкодеров
- Высокая точность даже в сложных условиях эксплуатации : В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
- Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.
За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.
Разные типы выхода
Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея.
Экономичные чипы датчика, произведены компанией Autonics
Чипы в датчиках сделаны компанией Autonics, что позволяет предлагать более низкую цену на энкодеры, по сравнению с другими брендами.
Применение
Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.
Основные характеристики:
- Диаметр корпуса: 50 мм.
- Тип вала: выступающий: 8 мм.
- Разрешение:
- один оборот 1024 деления (10 бит);
- более одного оборота: 8192 оборота (13 бит).
ВЫХОД
- Выходной код: двоичный.
- Выход интерфейс:
- SSI (синхронный последовательный интерфейс;
- параллельный.
- Тип выхода:
- Line Driver;
- NPN-выход с откр. коллектором.
- Выходной сигнал:
- данные по одному обороту;
- общее число оборотов;
- аварийный сигнал превышения числа оборотов.
ВХОД
- Входной сигнал:
- сброс данных по одному обороту;
- сброс данных по общему числу оборотов;
- направление;
- обнуление;
- блокировка (для выхода PN).
- Уровень входного сигнала:
- Выс.: 5-24 В=;
- Низк.: 0-1,2 В=.
- Входная логика:
- низкий уровень сигнала.
- высокий уровень сигнала или разомкнуто для обычного использования;
- Время входного сигнала:
- направление: более 100 мс;
- сброс данных по одному обороту: более 100 мс;
- сброс общего числа оборотов: более 100 мс;
- обнуление: более 100 мс;
- блокировка: более 500 мкс.
- Входная тактовая частота интерфейса SSI: от 100 кГц до 1 МГц.
- Максимальная частота отклика: 50 кГц (двоичный код, параллельный NPN-выход с открытым коллектором).
- Напряжение питания: 12-24 В= ±5%.
- Потребляемый ток:
- менее 150 мА (SSI);
- менее 100 мА (двоичный код, параллельный NPN-выход с открытым коллектором).
- Пусковой момент: макс: 40 гс·см (0,004 Н·м).
- Момент инерции: макс. 40 г·см2 (4x10-6 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 50G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP64.
- Масса, г: 380 (S), 475 (PN).
