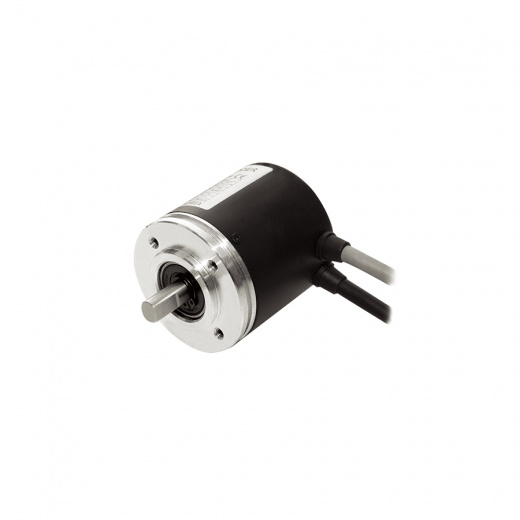

Многооборотные энкодеры серии EPM50S имеют корпус диаметром 50мм со сплошным валом Ø8мм, и могут поставляться с кабелями осевого или радиального типа для обеспечения гибкости установки. Энкодеры данной серии обладают суммарным разрешением 23 бита (8388608) – однооборотный режим (10 бит/1024 деления) и многооборотный режим (13 бит/8192 оборота), а также двумя вариантами выходного интерфейса: параллельный интерфейс или SSI (синхронный последовательный интерфейс). Энкодеры этой серии также имеют различные функции, обеспечивающие дополнительное удобство работы для пользователя. Эти энкодеры идеально подходят для промышленных систем, в которых необходимо обеспечить высокую точность измерений, включая машинное оборудование, робототехнику, высокоточные двигатели, текстильное оборудование и парковочные комплексы.
Основные характеристики:
- больше вариантов монтажа благодаря добавлению модели с боковым кабелем.
- простое обнуление показателей благодаря отдельным функциям сброса для каждого вида данных.
- диаметр датчика всего 50 мм.
- параллельный и последовательный (SSI) интерфейсы передачи данных.
- разрешающая способность 23 бита (8 388 608 делений): один оборот — 10 бит (1024 деления), более одного оборота — 13 бит (8192 деления).
- функция резервирования позволяет устройству после отключения питания запоминать данные по положению в пределах ±90°.
- функция настройки направления вращения позволяет выбирать вращение по часовой и против часовой стрелки.
- удобство использования благодаря функциям обнуления и аварийной сигнализации при превышении количества оборотов.
- степень защиты IP64 (частичная влагозащита, маслозащита).
- функция блокировки (только модели с параллельным выходом).
Многооборотные энкодеры серии EPM50S имеют корпус диаметром 50мм со сплошным валом Ø8мм, и могут поставляться с кабелями осевого или радиального типа для обеспечения гибкости установки. Энкодеры данной серии обладают суммарным разрешением 23 бита (8388608) – однооборотный режим (10 бит/1024 деления) и многооборотный режим (13 бит/8192 оборота), а также двумя вариантами выходного интерфейса: параллельный интерфейс или SSI (синхронный последовательный интерфейс). Энкодеры этой серии также имеют различные функции, обеспечивающие дополнительное удобство работы для пользователя. Эти энкодеры идеально подходят для промышленных систем, в которых необходимо обеспечить высокую точность измерений, включая машинное оборудование, робототехнику, высокоточные двигатели, текстильное оборудование и парковочные комплексы.
Основные характеристики:
- больше вариантов монтажа благодаря добавлению модели с боковым кабелем.
- простое обнуление показателей благодаря отдельным функциям сброса для каждого вида данных.
- диаметр датчика всего 50 мм.
- параллельный и последовательный (SSI) интерфейсы передачи данных.
- разрешающая способность 23 бита (8 388 608 делений): один оборот — 10 бит (1024 деления), более одного оборота — 13 бит (8192 деления).
- функция резервирования позволяет устройству после отключения питания запоминать данные по положению в пределах ±90°.
- функция настройки направления вращения позволяет выбирать вращение по часовой и против часовой стрелки.
- удобство использования благодаря функциям обнуления и аварийной сигнализации при превышении количества оборотов.
- степень защиты IP64 (частичная влагозащита, маслозащита).
- функция блокировки (только модели с параллельным выходом).
Основные характеристики:
- Диаметр корпуса: 50 мм.
- Тип вала: выступающий: 8 мм.
- Разрешение:
- один оборот 1024 деления (10 бит);
- более одного оборота: 8192 оборота (13 бит).
ВЫХОД
- Выходной код: двоичный.
- Выход интерфейс:
- SSI (синхронный последовательный интерфейс;
- параллельный.
- Тип выхода:
- Line Driver;
- NPN-выход с откр. коллектором.
- Выходной сигнал:
- данные по одному обороту;
- общее число оборотов;
- аварийный сигнал превышения числа оборотов.
ВХОД
- Входной сигнал:
- сброс данных по одному обороту;
- сброс данных по общему числу оборотов;
- направление;
- обнуление;
- блокировка (для выхода PN).
- Уровень входного сигнала:
- Выс.: 5-24 В=;
- Низк.: 0-1,2 В=.
- Входная логика:
- низкий уровень сигнала.
- высокий уровень сигнала или разомкнуто для обычного использования;
- Время входного сигнала:
- направление: более 100 мс;
- сброс данных по одному обороту: более 100 мс;
- сброс общего числа оборотов: более 100 мс;
- обнуление: более 100 мс;
- блокировка: более 500 мкс.
- Входная тактовая частота интерфейса SSI: от 100 кГц до 1 МГц.
- Максимальная частота отклика: 50 кГц (двоичный код, параллельный NPN-выход с открытым коллектором).
- Напряжение питания: 12-24 В= ±5%.
- Потребляемый ток:
- менее 150 мА (SSI);
- менее 100 мА (двоичный код, параллельный NPN-выход с открытым коллектором).
- Пусковой момент: макс: 40 гс·см (0,004 Н·м).
- Момент инерции: макс. 40 г·см2 (4x10-6 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 50G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP64.
- Масса, г: 380 (S), 475 (PN).
