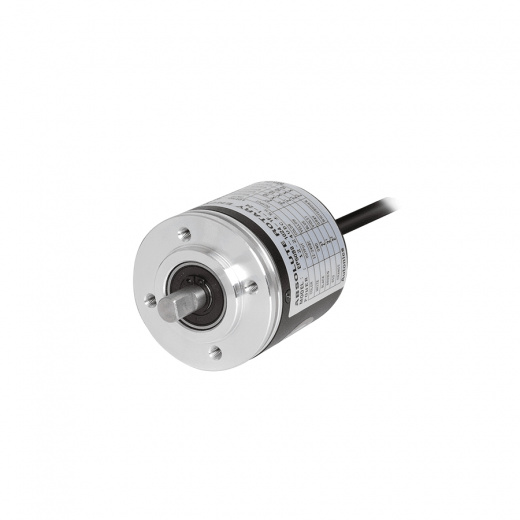

Абсолютные датчики углового перемещения серии EP50S имеют компактные размеры (корпус 50 мм и выступающий вал 8 мм), высокую разрешающую способность (до 1024) и поддерживают различные варианты выходного кода (двоично-десятичный, двоичный, код Грея). Они идеально подходят для применения в высокоточных промышленных приборах, текстильных машинах, роботах и стоянках.
Особенности:
- Компактные размеры (наружный диаметр: 50 мм, сплошной вал 8 мм).
- Различные варианты выходного кода: двоично-десятичный, двоичный, код Грея (согласно заказу).
- Различные значения разрешающей способности (до 1024 имп/об).
- Класс защиты IP64 (защита от водяных брызг, маслостойкость).
- 457 моделей.
Абсолютные датчики углового перемещения серии EP50S имеют компактные размеры (корпус 50 мм и выступающий вал 8 мм), высокую разрешающую способность (до 1024) и поддерживают различные варианты выходного кода (двоично-десятичный, двоичный, код Грея). Они идеально подходят для применения в высокоточных промышленных приборах, текстильных машинах, роботах и стоянках.
Особенности:
- Компактные размеры (наружный диаметр: 50 мм, сплошной вал 8 мм).
- Различные варианты выходного кода: двоично-десятичный, двоичный, код Грея (согласно заказу).
- Различные значения разрешающей способности (до 1024 имп/об).
- Класс защиты IP64 (защита от водяных брызг, маслостойкость).
- 457 моделей.
Основные характеристики:
- Диаметр корпуса: 50 мм.
- Тип вала: выступающий: 8 мм.
- Число импульсов на оборот: до 1024 имп (см описание).
- Направление вращения:
- F (значение увеличивается по часовой стрелке);
- R (значение увеличивается против часовой стрелки).
- Выходной код:
- двоично десятичный;
- двоичный;
- код Грея.
- Разность фаз выхода: см. описание.
- Выход управления:
- PNP-выход с открытым коллектором;
- NPN-выход с открытым коллектором.
- Время отклика (подъем/падение):
- Твкл = 800 нс;
- Твыкл не более 800 нс.
- Максимальная частота отклика: 35 кГц.
- Напряжение питания:
- 5 В= ±5%;
- 12-24 В= ±5%.
- Потребляемый ток: менее 100 мА (без нагрузки).
- Пусковой момент: макс: 40 гс·см (0,004 Н·м).
- Момент инерции: макс. 40 г·см2 (4x10-6 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 50G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90%
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP64.
- Масса: примерно 380 г.
