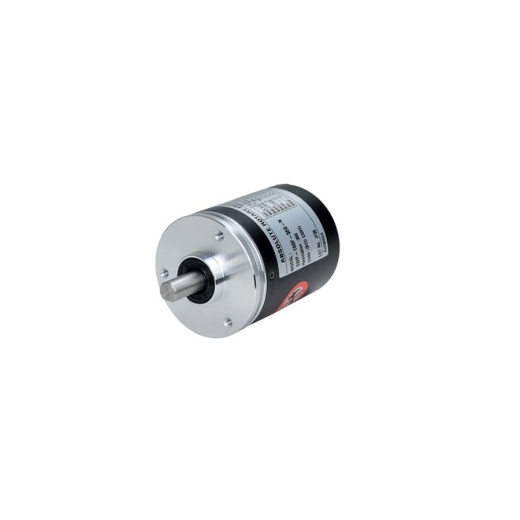

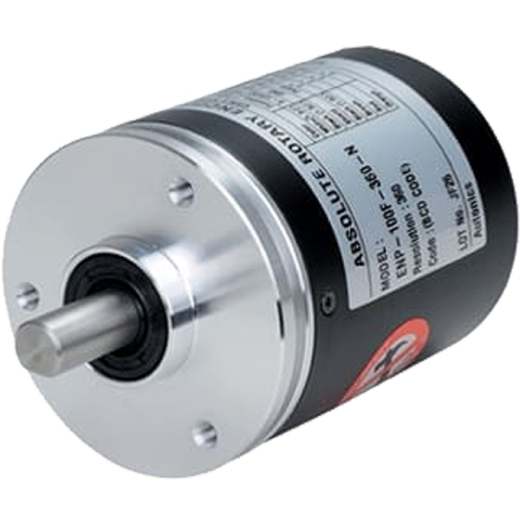

Модели датчиков абсолютного перемещения серии ENP с диаметром корпуса 60 мм со сплошным валом Ø10мм и делением шага до 360 теперь предлагаются с источником питания 12–24 В пост. тока, что делает их очень удобными в эксплуатации. Новые модели служат для преобразования абсолютного угла поворота в двоично-десятичный код (BCD-код) и являются высокоточными приборами, которые сохраняют абсолютное положение при непредвиденных перебоях в питании. Применяются на обрабатывающем оборудовании, машинном оборудовании, робототехнике, текстильном оборудовании, парковочных комплексах и пр.
Особенности:
- источник питания: 5V DC ±5%, 12-24V DC ±5%.
- применяются для преобразования абсолютного угла поворота в двоично-десятичный код.
- защита от внешних динамических нагрузок.
- сохранение абсолютного положения в случае перебоев в электропитании.
Применение
Автоматическое управление погрузкой автомобиля в системе башенной парковки.
Модели датчиков абсолютного перемещения серии ENP с диаметром корпуса 60 мм со сплошным валом Ø10мм и делением шага до 360 теперь предлагаются с источником питания 12–24 В пост. тока, что делает их очень удобными в эксплуатации. Новые модели служат для преобразования абсолютного угла поворота в двоично-десятичный код (BCD-код) и являются высокоточными приборами, которые сохраняют абсолютное положение при непредвиденных перебоях в питании. Применяются на обрабатывающем оборудовании, машинном оборудовании, робототехнике, текстильном оборудовании, парковочных комплексах и пр.
Особенности:
- источник питания: 5V DC ±5%, 12-24V DC ±5%.
- применяются для преобразования абсолютного угла поворота в двоично-десятичный код.
- защита от внешних динамических нагрузок.
- сохранение абсолютного положения в случае перебоев в электропитании.
Применение
Автоматическое управление погрузкой автомобиля в системе башенной парковки.
Основные характеристики:
- Диаметр корпуса: 60 мм.
- Тип вала: выступающий: 10 мм.
- Число импульсов на оборот: до 360 имп (см инструкцию).
- Выходной код: двоично десятичный.
- Разность фаз выхода: см. описание.
- Выход управления:
- PNP-выход с открытым коллектором;
- NPN-выход с открытым коллектором.
- Время отклика (подъем/падение):
- Твкл = 800 нс;
- Твыкл не более 800 нс.
- Максимальная частота отклика: 20 кГц.
- Напряжение питания:
- 5 В= ±5%;
- 12-24 В= ±5%.
- Потребляемый ток: менее 100 мА (без нагрузки).
- Пусковой момент: макс: 500гс·см (0.05Н·м).
- Момент инерции: макс. 300г·см2 (3x10-5 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3600 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 75G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP50 (стандарт МЭК), IP65 (модель с разъемом).
- Масса: примерно 400 г.
