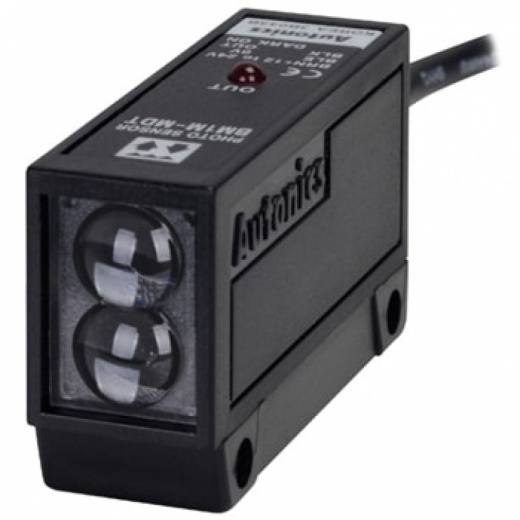

Датчики серии BM отлично подходят для установки в условиях ограниченного пространства за счет своих миниатюрных размеров и малого веса. Другой важной особенностью датчиков, заметно упрощающим их монтаж, является винтовой тип крепления. Датчики поддерживают различные способы обнаружения, включая диффузное отражение и отражение от зеркала, благодаря чему могут использоваться в различных рабочих условиях.
Общие особенности:
- компактные размеры и небольшая масса датчика обеспечивают удобство монтажа в условиях ограниченного пространства;
- возможность регулировки чувствительности (Только для датчиков с диффузного типа);
- резьбовые монтажные отверстия;
- защита от переполюсовки в цепи питания.
Датчики серии BM отлично подходят для установки в условиях ограниченного пространства за счет своих миниатюрных размеров и малого веса. Другой важной особенностью датчиков, заметно упрощающим их монтаж, является винтовой тип крепления. Датчики поддерживают различные способы обнаружения, включая диффузное отражение и отражение от зеркала, благодаря чему могут использоваться в различных рабочих условиях.
Общие особенности:
- компактные размеры и небольшая масса датчика обеспечивают удобство монтажа в условиях ограниченного пространства;
- возможность регулировки чувствительности (Только для датчиков с диффузного типа);
- резьбовые монтажные отверстия;
- защита от переполюсовки в цепи питания.
Основные характеристики:
- размеры, мм: Ш18xВ28.4хГ51.5
- напряжение питания: 12-24 VDC±10%;
- расстояние срабатывания:
- модель на пересечение луча (для непрозрачного материала min Ø8 мм):
- до 3 м (BM3M-TDT)
- модель ретрорефлекторного типа (отражение от зеркала):
- от 0,1 до 1 м (BM1M-MDT) - для непрозрачной белой бумаги Ø60 мм
- модель диффузного типа (отражение от прозрачного / полупрозрачного / непрозрачного объекта, гистерезис макс 10% от установленного значения):
- до 200 мм (BM200-DDT) - для неглянцевой белой бумаги 200*200мм
- модель на пересечение луча (для непрозрачного материала min Ø8 мм):
- регулировка чувствительности: есть (только для BM200-DDT)
- время отклика: 3 мс
- источник света: инфракрасный (940 нм)
- функция выхода:
- Light ON (сигнал на выходе при отражении от объекта, для BM200-DDT), Dark ON опционально
- Dark ON (сигнал на выходе при прерывании луча, для моделей BM3M-TDT, BM1M-MDT)
- тип выхода: транзистор с открытым коллектором NPN-типа (200 мА)
- индикация: красный (работа)
- степень защиты: IP50
- схема защиты: защита от переполюсовки
- комплектация: кронштейн, отвертка (для BM200-DDT), зеркало MS-2 (для BM1M-MDT)
Диаграммы:
