Усилители оптоволоконные Autonics BF5-D

Производитель: Autonics (Ю. Корея)


Оптоволоконный усилитель с двойным дисплеем BF5-D1



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Оптоволоконные усилители серии BF5-D1 оснащены двойным индикатором обладают пятью различными настройками скорости отклика для более чувствительного и надежного определения как быстродвижущихся целей, так и небольших объектов. Благодаря встроенной функция подавления перекрёстных помех, возможно точное определение объекта с помощью нескольких устройств (до 8 ед.) соединенных боковыми разъемам.

Другие функции включают в себя предотвращение перенасыщения, изменяемая ориентация экрана и простые настройки чувствительности. Модели с красными, зелеными и синими светодиодами доступны для разнообразного использования.

Основные особенности:

  • двойной цифровой дисплей для отображения текущего значения и заданного значения;
  • 5 режимов скорости отклика: сверхбыстрый режим (50мкс), быстрый режим (150мкс), стандартный режим (500мкс), режим длинных дистанций (4мс), режим сверхдлинных дистанций (10мс);
  • диапазон отображения: 0-4000 (стандартный режим), 0-9999 (режим длинных дистанций);
  • функция предотвращения насыщения: предотвращает ошибки из-за насыщения принимаемым светом;
  • изменяемая ориентация дисплея: изменение ориентации отображения в зависимости от установки для упрощения считывания показаний;
  • долгосрочная стабильность без ухудшения характеристик диодов и минимальное влияние изменений температуры;
  • простая настройка чувствительности;
  • несколько режимов настройки чувствительности - автоподстройка, обучение по одной точке (максимальная чувствительность), обучение по двум точкам, обучение по позиции;
  • функция предотвращения взаимных помех позволяет осуществлять смежную установку устройств (до 8 шт) с боковыми разъемами;
  • функция автоматической настройки каналов обеспечивает легкую настройку нескольких устройств;
  • доступны различные светодиодные источники света (красный, зеленый, синий) для различных применений;
  • тонкий и компактный корпус (Ш10 × В30 × Д70мм).

Двойной цифровой дисплей. С двойным дисплеем пользователи определят текущее и заданное значение.

Описание для усилителей Autonics BF5-D1 | Рисунок 1

Высокое время определения 50мкс в сверхбыстром режиме. Усилитель поддерживает 5 режимов скорости: сверхбыстрый (50мкс), быстрый (150мкс), стандартный (500мкс), длинный (4мс), ультрадлинный (10мс).

Описание для усилителей Autonics BF5-D1 | Рисунок 2

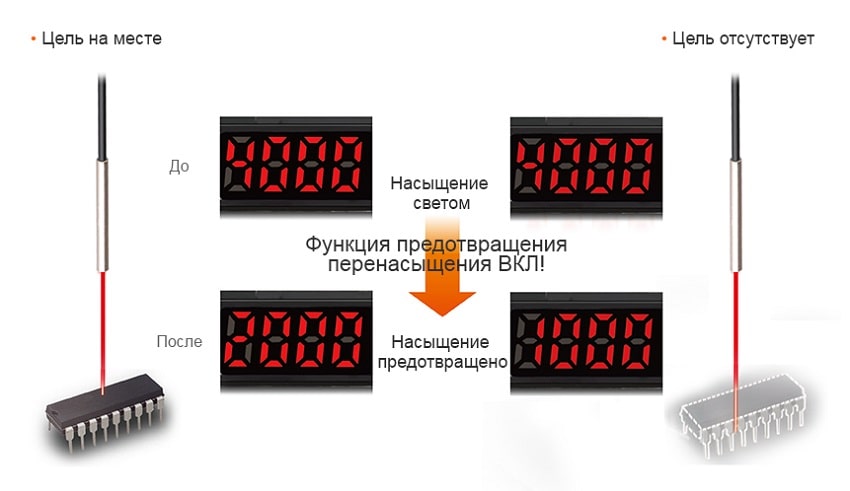

Функция предотвращения перенасыщения. Когда прозрачный объект сдвигается с позиции, принятая интенсивность света может повыситься. Функция предотвращения перенасыщения предотвращает сбои в работе от перенасыщения полученного света.

Описание для усилителей Autonics BF5-D1 | Рисунок 3

На выбор: красный, зеленый и синий LED. В зависимости от цвета объекта или окружающего освещения, пользователь может выбрать красный, зеленый или синий индикаторы для комфортного снятия показаний.

Описание для усилителей Autonics BF5-D1 | Рисунок 4

Долговечные и надежные. Долгая стабильная работа без деградации диодов с минимальным влиянием температурных скачков.

Описание для усилителей Autonics BF5-D1 | Рисунок 5

Разные степени чувствительности. В зависимости от условий, пользователи могут выбирать между автоподстройкой, обучением по одной точке (максимальная чувствительность), обучение по двум точкам, и по позиции.

Описание для усилителей Autonics BF5-D1 | Рисунок 6

Простая настройка чувствительности.

Описание для усилителей Autonics BF5-D1 | Рисунок 7

Подавление перекрестных помех и автонастройка каналов. Функция подавления перекрестных помех позволяет смежную установку (до 8 модулей) боковыми коннекторами. Когда питание подано, усилители автоматически настраиваются на разные каналы.

Описание для усилителей Autonics BF5-D1 | Рисунок 8

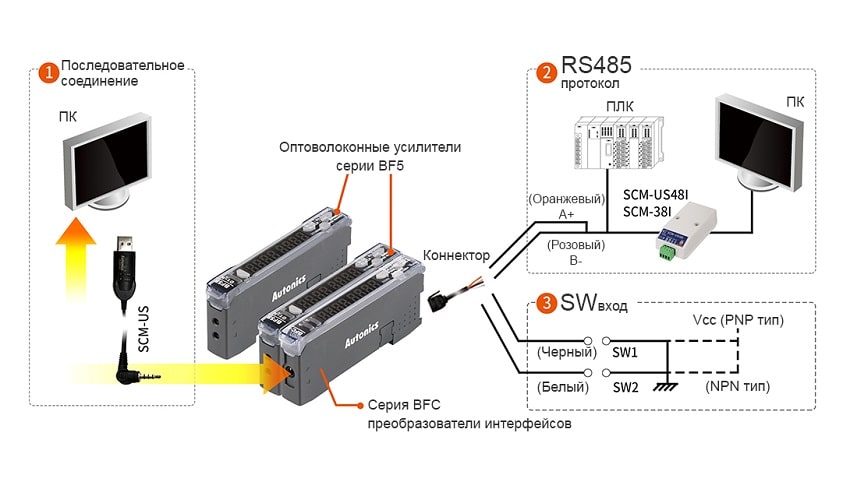

Соединение ПК, ПЛК с преобразователями интерфейсов BFC. Преобразователи интерфейсов ВFC могут быть подключены к усилителям BF5 с помощью боковых коннекторов. Преобразователи интерфейсов служат для мониторинга и конфигурации параметров удалено, с внешних устройств, таких как ПК или ПЛК.

Описание для усилителей Autonics BF5-D1 | Рисунок 9

Основные характеристики:

Модель NPN с открытым коллектором BF5R-D1-N BF5G-D1-N BF5B-D1-N
PNP с открытым коллектором BF5R-D1-P BF5G-D1-P BF5B-D1-P
 Источник света Красный LED (660 nm) Зеленый LED (530 nm) Синий LED (470 nm)
 Тип дисплея Двойной дисплей
 Дисплей
  • уровень падающего света: красный, 4 цифры, 7 сегментов.
  • уставка (SV): зеленый, 4 цифры, 7 сегментов.
  • индикатор главного выхода: красный СИД.
 Режимы отображения
  • отображение уровня падающего света и уставки (разрешение 4 000/10 000);
  • отображение в процентах;
  • отображение макс. и мин. пиковых значений;
  • нормальное и перевернутое отображение значений.
 Напряжение питания 12-24 В= ±10% (пульсация двойной амплитуды не более 10%)
 Потребляемый ток Не более 50 мА
 Время срабатывания 50 мкс (ультра быстрый), 150 мкс (быстрый), 500 мкс (стадартный), 4 мс (медленный), 10 мс (ультрамедленный)
 Регулировка чувствительности
  • автоматическая настройка;
  • настройка под одной точке;
  • настройка по двум точкам;
  • настройка по положению.
 Режим работы На свет / на затемнение

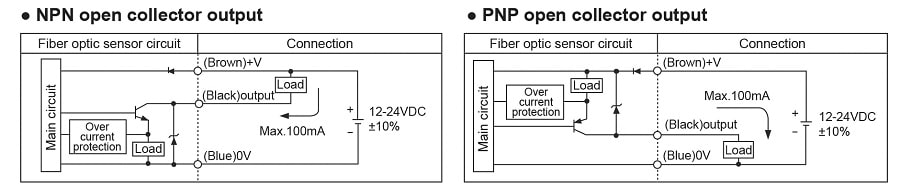

 Выход управления
  • напряжение нагрузки менее 24 В=;
  • ток нагрузки менее 100 mА;
  • остаточное напряжение:
    • PNP-выход с открытым коллектором: не более 3 В;
    • NPN-выход с открытым коллектором: не более 1 В.
 Функция подавления перекрестных помех Смежная установка до 8 усилителей (автоматическая настройка независимо от времени срабатывания)
 Функции таймера
  • выключен;
  • задержка выключения;
  • задержка включения;
  • одиночный выходной импульс;
  • настройка времен 1-5000 мс.
 Электрическая защита Защита от переполюсовки, сверхтока и перенапряжений
 Условия
 хранения
 и эксплуатации
Внешняя засветка Солнечный свет: не более 11 000 лк, лампа накаливания: не более 3 000 лк (засветка приемника)
Температура
 окружающей среды
-10 … +50 °С; хранение: -25 … +70 °С
Влажность 35-85 % относительной влажности; хранение: -20 … +60 °С
 Степень защиты IP40
 Материалы Полифенилен терефталамид (PPT)
 Комплектующие Провод с разъемом (Ø4 мм, 3 жилы, длина 2 м ), боковой соединитель
 Масса Приблизительно 20 г

Основные характеристики:

Модель NPN с открытым коллектором BF5R-D1-N BF5G-D1-N BF5B-D1-N
PNP с открытым коллектором BF5R-D1-P BF5G-D1-P BF5B-D1-P
 Источник света Красный LED (660 nm) Зеленый LED (530 nm) Синий LED (470 nm)
 Тип дисплея Двойной дисплей
 Дисплей
  • уровень падающего света: красный, 4 цифры, 7 сегментов.
  • уставка (SV): зеленый, 4 цифры, 7 сегментов.
  • индикатор главного выхода: красный СИД.
 Режимы отображения
  • отображение уровня падающего света и уставки (разрешение 4 000/10 000);
  • отображение в процентах;
  • отображение макс. и мин. пиковых значений;
  • нормальное и перевернутое отображение значений.
 Напряжение питания 12-24 В= ±10% (пульсация двойной амплитуды не более 10%)
 Потребляемый ток Не более 50 мА
 Время срабатывания 50 мкс (ультра быстрый), 150 мкс (быстрый), 500 мкс (стадартный), 4 мс (медленный), 10 мс (ультрамедленный)
 Регулировка чувствительности
  • автоматическая настройка;
  • настройка под одной точке;
  • настройка по двум точкам;
  • настройка по положению.
 Режим работы На свет / на затемнение
 Выход управления
  • напряжение нагрузки менее 24 В=;
  • ток нагрузки менее 100 mА;
  • остаточное напряжение:
    • PNP-выход с открытым коллектором: не более 3 В;
    • NPN-выход с открытым коллектором: не более 1 В.
 Функция подавления перекрестных помех Смежная установка до 8 усилителей (автоматическая настройка независимо от времени срабатывания)
 Функции таймера
  • выключен;
  • задержка выключения;
  • задержка включения;
  • одиночный выходной импульс;
  • настройка времен 1-5000 мс.
 Электрическая защита Защита от переполюсовки, сверхтока и перенапряжений
 Условия
 хранения
 и эксплуатации
Внешняя засветка Солнечный свет: не более 11 000 лк, лампа накаливания: не более 3 000 лк (засветка приемника)
Температура
 окружающей среды
-10 … +50 °С; хранение: -25 … +70 °С
Влажность 35-85 % относительной влажности; хранение: -20 … +60 °С
 Степень защиты IP40
 Материалы Полифенилен терефталамид (PPT)
 Комплектующие Провод с разъемом (Ø4 мм, 3 жилы, длина 2 м ), боковой соединитель
 Масса Приблизительно 20 г
