Твердотельное реле Autonics SRC1 (20 А)
https://promair.by/tverdotelnoe-rele-autonics-src1-20a/#sigProId782bb1aaf6
Производитель: Autonics (Ю. Корея)
Однофазные твердотельные реле в тонком корпусе (съемный тип радиатора)
Обработка заказа в течение дня
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Возможен выезд специалиста на производство
Однофазные твердотельные реле серии SRC1 обладают тонким и компактным универсальным дизайном (шириной 22,5 мм) для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Основные особенности:
Благодаря своим конструктивным особенностям червячные редукторы:
- Компактный универсальный дизайн для гибкой установки.
- Номинальное входное напряжение: 4-30 ВА=, 90-240 В=.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка): 20 A.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла).
- Модели с переключением при пересечении нуля и с последующим переключением.

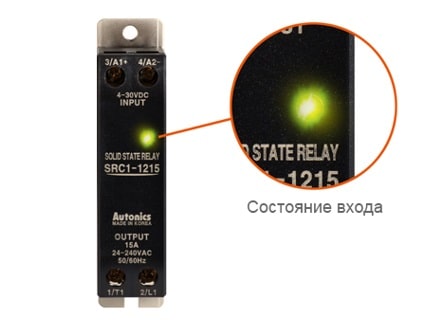

- Индикатор входных сигналов (зеленый СИД).
Тонкий и компактный размер (ширина 22.5 мм)
Модули твердотельного реле серии SRC шириной всего 22.5 мм позволяют монтировать их в узкие и тесные места.
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Основные характеристики:
| Модель | SRС1-1220 | SRС1-4220 | SRС1-1420 | SRС1-1420R | SRС1-4420 | |||||||
| Фазовое управление | Однофазное реле | |||||||||||
| Номинальное входное напряжение | 4-30 VDC | 90-240 VAC rms (50/60 Hz) |
4-30 VDC | 90-240 VAC rms (50/60 Hz) |
||||||||
| Макс. входной ток | 9 mA | 7 mA rms (240 VAC rms) |
9 mA | 13 mA | 7 mA rms (240 VAC rms) |
|||||||
| Пусковое напряжение | мин. 4 VDC | 85 VAC rms | мин. 4 VDC | 85 VAC rms | ||||||||
| Падение напряжения | макс. 1 VDC | макс. 10 VAC rms | макс. 1 VDC | макс. 10 VAC rms | ||||||||
| Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | 48-480 VAC (50/60 Hz) | ||||||||||
| Время включения | макс. 0,5 цикла + 1 мс | макс. 1,5 цикла + 1 мс | макс. 0,5 цикла + 1 мс | макс. 1 мс | макс. 1,5 цикла + 1 мс | |||||||
| Время выключения | макс. 0,5 цикла + 1 мс | |||||||||||
| Номинальный ток нагрузки (резистивная нагрузка) | 30 А | |||||||||||
| Диэлектрическая прочность | 4000 VAC | |||||||||||
| Принцип действия | Переключение при пересечении нуля | Мгновенное переключение | Переключение при пересечении нуля | |||||||||
| Условия хранения и эксплуатации | Температура окружающей среды | -30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
||||||||||
| Влажность | Относительная влажность 45-85%, при хранении: 45-85% | |||||||||||
| Масса нетто | 85 г | |||||||||||
| Монтаж | На панель | |||||||||||
Схема формирования заказа реле SRC-1 (20 A)
