Твердотельное реле Autonics SR1 (50 А)

Производитель: Autonics (Ю. Корея)


Однофазные твердотельные реле (съемный тип радиатора)



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Однофазные твердотельные реле серии SR1 обладают компактным универсальным дизайном для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.

Особенности:

    • Компактный универсальный дизайн для гибкой установки.
    • Номинальное входное напряжение: 4-30 ВА=, 90-240 В=.
    • Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
    • Номинальный ток нагрузки (резистивная нагрузка) 15 A, 25 A, 40 A, 50 A, 75 A.
    • Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).

Описание для реле Autonics SR-1 (50 A)| Рисунок 1

    • Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)

Описание для реле Autonics SR-1 (50 A) | Рисунок 2

    • Модели с переключением при пересечении нуля и с последующим переключением.

Описание для реле Autonics SR-1 (50 A) | Рисунок 3

    • Индикатор входных сигналов (зеленый СИД).

Описание для реле Autonics SR-1 (50 A) | Рисунок 4

Пример применения

Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.

Описание для реле Autonics SR-1 (50 A) | Рисунок 5

Основные характеристики:

 Модель SR1-1250 SR1-4250 SR1-1450 SR1-1450R SR1-4450
 Фазовое управление Однофазное реле
 Тип монтажа Панельный
 Номинальное входное напряжение 4-30 VDC 90-240 VAC rms (50/60 Hz) 4-30 VDC 90-240 VAC rms (50/60 Hz)
 Макс. входной ток 9 mA 7 mA rms (240 VAC rms) 9 mA 13 mA 7 mA rms (240 VAC rms)
 Пусковое напряжение мин.4 VDC 85 VAC rms мин. 4 VDC 85 VAC rms
 Падение напряжения макс. 1 V макс. 10 VAC rms макс. 1 V макс. 10 VAC rms
 Номинальное напряжение нагрузки 24-240 VAC (50/60 Hz) 48-480 VAC (50/60 Hz)
 Время включения макс.0,5 цикла + 1 мс макс. 1,5 цикла + 1 мс макс. 0,5 цикла + 1 мс макс. 1 мс макс. 1,5 цикла + 1 мс
 Время выключения макс. 0,5 цикла + 1 мс
 Номинальный ток нагрузки (резистивная нагрузка) 50 А
 Диэлектрическая прочность 4000 VAC
 Принцип действия Переключение при пересечении нуля Мгновенное переключение Переключение при пересечении нуля
 Условия хранения и эксплуатации  Температура окружающей среды  -30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С
 Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР)
 Влажность  Относительная влажность 45-85%, при хранении: 45-85%
 Масса нетто 73 г
 Монтаж На панель

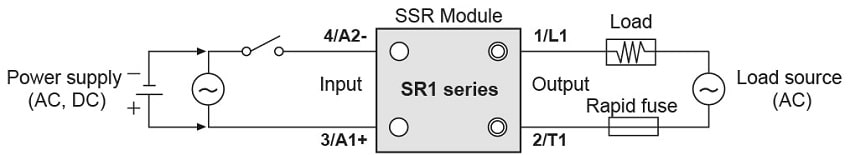

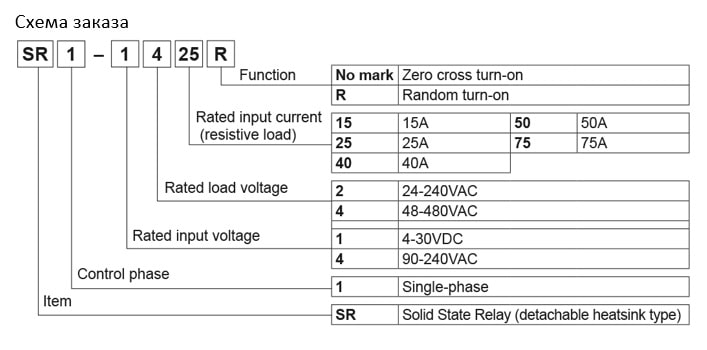

Схема формирования заказа реле SR-1 (50 A)

Pdf-документ

Схема для твердотельного реле Autonics серии SR-1 (50 A) на русском

Скачать
Pdf-документ

Схема для твердотельного реле Autonics серии SR-1 (50 A) на английском

Скачать
