Твердотельное реле Autonics SR1 (15 А)
https://promair.by/tverdotelnoe-rele-autonics-sr1-15a/#sigProId8d26632958
Производитель: Autonics (Ю. Корея)
Однофазные твердотельные реле (съемный тип радиатора)
Обработка заказа в течение дня
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Возможен выезд специалиста на производство
Однофазные твердотельные реле серии SR1 обладают компактным универсальным дизайном для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В переменного тока обеспечивает долговечную и надежную работу устройства в различных условиях применения, включая нагревательную нагрузку, полупроводниковое оборудование и управление двигателем.
Особенности:
- Компактный универсальный дизайн для гибкой установки.
- Номинальное входное напряжение: 4-30 ВА=, 90-240 В=.
- Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~.
- Номинальный ток нагрузки (резистивная нагрузка) 15 A, 25 A, 40 A, 50 A, 75 A.
- Диэлектрическая прочность 4000 В~ (обеспечивает долгую и стабильную производительность).
- Высокая эффективность рассеивания тепла благодаря керамической печатной платой (Керамическая подложка обеспечивает лучшую электрическую изоляцию и теплопроводность по сравнению с металлической, что обеспечивает лучшую эффективность рассеивания тепла)
- Модели с переключением при пересечении нуля и с последующим переключением.
- Индикатор входных сигналов (зеленый СИД).
Пример применения
Твердотельные реле используются в связке с температурными контроллерами в автоматах печати/упаковки чашек.
Основные характеристики:
| Модель | SR1-1215 | SR1-4215 | SR1-1415 | SR1-1415R | SR1-4415 | ||||||
| Фазовое управление | Однофазное реле | ||||||||||
| Тип монтажа | Панельный | ||||||||||
| Номинальное входное напряжение | 4-30 VDC | 90-240 VAC rms (40/60 Hz) | 4-30 VDC | 90-240 VAC rms (40/60 Hz) | |||||||
| Макс. входной ток | 9 mA | 7 mA rms (240 VAC rms) | 9 mA | 13 mA | 7 mA rms (240 VAC rms) | ||||||
| Пусковое напряжение | мин.4 VDC | 85 VAC rms | мин. 4 VDC | 85 VAC rms | |||||||
| Падение напряжения | макс. 1 V | макс. 10 VAC rms | макс. 1 V | макс. 10 VAC rms | |||||||
| Номинальное напряжение нагрузки | 24-240 VAC (50/60 Hz) | 48-480 VAC (50/60 Hz) | |||||||||
| Время включения | макс.0,5 цикла + 1 мс | макс. 1,5 цикла + 1 мс | макс. 0,5 цикла + 1 мс | макс. 1 мс | макс. 1,5 цикла + 1 мс | ||||||
| Время выключения | макс. 0,5 цикла + 1 мс | ||||||||||
| Номинальный ток нагрузки (резистивная нагрузка) | 15 A | ||||||||||
| Диэлектрическая прочность | 4000 VAC | ||||||||||
| Принцип действия | Переключение при пересечении нуля | Мгновенное переключение | Переключение при пересечении нуля | ||||||||
| Условия хранения и эксплуатации | Температура окружающей среды | -30…+80°С (в случае номинального входного напряжения 90-240 VAC: -30…+70°С), при хранении: -30…+100°С Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды (см. кривую ухудшения параметров ТТР) |
|||||||||
| Влажность | Относительная влажность 45-85%, при хранении: 45-85% | ||||||||||
| Масса нетто | 73 г | ||||||||||
| Монтаж | На панель | ||||||||||

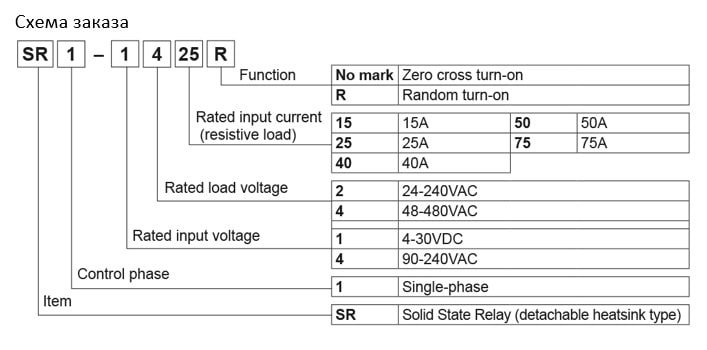

Схема формирования заказа реле SR-1 (15 A)
