Насадной редуктор INNOVARI FС73

Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сален-блоков, используя отверстия в корпусе.

Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

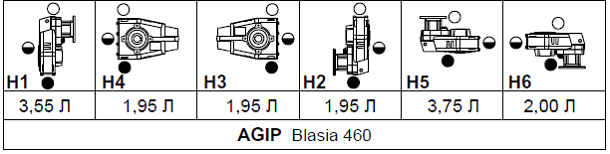

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы поставляются залитыми маслом для монтажной позиции H1, в случае другой монтажной позиции, необходимо оговорить это при заказе.

Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI, SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN

Общие характеристики:

• Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна.
• Входные и выходные валы изготовлены из стали 39 NiCrMo3.
• Используются высококачественные подшипники KOYO, NSK, KBC.
• Используются высококачественные сальники Freudenberg, NOK.
• Используются графитовые, а не бумажные прокладки.
• Уровень шума 60/65 dBA.
• Взрывозащищенное по стандартам ATEX 2, ATEX 3.
• Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками.
• Передаточные значения от 75,50 до 680,03.
• Подходят для электродвигателей четырех габаритных размеров (63, 71, 80, 90).
• Обеспечивают крутящий момент на выходе от 120,6 до 1187 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Насадной редуктор устанавливается в:

• конвейеры;
• транспортеры;
• шнеки;
• нории;
• мешалки.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

• Autocad (.dxf - .dwg)
• IGES (.iges)
• Solid Edge (.dft)

5 форматов 3D:

• Solid Edge (.par)
• Parasolid (.xt)
• IGES (.igs)
• ACIS (.sat)
• STEP (.step)

Вы можете запросить чертежи в отделе продаж.
