Цилиндрический редуктор INNOVARI 302А

Производитель: INNOVARI (Италия)


Двухступенчатый цилиндрический редуктор в алюминиевом корпусе 302А



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.

Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL.

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.

Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.

Общие характеристики:

  • типоразмеры 202A-452A (корпус алюминиевый), 402/3А-602/3А (корпус алюминиевый);
  • входные и выходные валы изготовлены из стали 39 NiCrMo3;
  • используются высококачественные подшипники KOYO, NSK, KBC;
  • используются высококачественные сальники Freudenberg, NOK;
  • используются графитовые, а не бумажные прокладки;
  • уровень шума 60/65 dBA;
  • взрывозащищенное по стандартам ATEX 2, ATEX 3;
  • специализированное масло для пищевой промышленности;
  • нестандартные размеры выходного вала и лап;
  • передаточные значения от 3,44 до 61,89;
  • подходят для электродвигателей трех габаритных размеров (63, 71, 80, 90);
  • обеспечивают крутящий момент на выходе от 5,3 до 156,2 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

  • насосах;
  • конвейерах;
  • мешалках;
  • пищевой промышленности;
  • тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Характеристики редуктора 302А в зависимости от мощности электродвигателя и передаточного числа.

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,12 кВт
n1=1400
63А4
74,5 15,1 7,1 18,78 B5
66,2 17,1 6,7 21,15 B5
64,1 17,6 6,8 21,84 B5
53,2 21,2 5 26,31 B5
48,5 23,3 4,9 28,88 B5
39 29 3,7 35,91 B5
37,1 30,4 3,4 37,69 B5
29,9 37,8 2,8 46,87 B5
28,1 40,1 2,5 49,76 B5
22,6 49,9 2,1 61,89 B5
74,5 15,1 7,1 18,78 B5
0,18 кВт
n1=1400
63B4
327,1 5,3 7,5 4,28 B5
256,9 6,8 7,6 5,45 B5
194,4 9 7,8 7,2 B5
142,1 12,3 7,7 9,85 B5
107,4 16,3 7 13,03 B5
92,7 18,8 6 15,1 B5
86,4 20,2 5,3 16,2 B5
74,5 23,4 4,6 18,78 B5
66,2 26,4 4,3 21,15 B5
64,1 27,3 4,4 21,84 B5
53,2 32,8 3,3 26,31 B5
48,5 36 3,2 28,88 B5
39 44,8 2,4 35,91 B5
37,1 47 2,2 37,69 B5
29,9 58,5 1,8 46,87 B5
0,25 кВт
n1=1400
71A4
407 5,6 6,2 3,44 B5/B14
327,1 7 5,7 4,28 B5/B14
256,9 8,9 5,8 5,45 B5/B14
224,7 10,2 6,9 6,23 B5/B14
194,4 11,8 6 7,2 B5/B14
180,9 12,6 6,3 7,74 B5/B14
142,1 16,1 5,9 9,85 B5/B14
122,6 18,6 6,2 11,42 B5/B14
107,4 21,3 5,4 13,03 B5/B14
92,7 24,6 4,6 15,1 B5/B14
86,4 26,4 4 16,2 B5/B14
74,5 30,6 3,5 18,78 B5/B14
66,2 34,5 3,3 21,15 B5/B14
64,1 35,6 3,3 21,84 B5/B14
53,2 42,9 2,5 26,31 B5/B14
48,5 47,1 2,4 28,88 B5/B14
39 58,6 1,8 35,91 B5/B14
37,1 61,5 1,7 37,69 B5/B14
29,9 76,5 1,4 46,87 B5/B14
28,1 81,2 1,2 49,76 B5/B14
22,6 101 1,1 61,89 B5/B14
0,37 кВт
n1=1400
71B4
407 8,3 4,2 3,44 B5/B14
327,1 10,4 3,9 4,28 B5/B14
256,9 13,2 3,9 5,45 B5/B14
224,7 15,1 4,6 6,23 B5/B14
194,4 17,4 4 7,2 B5/B14
180,9 18,7 4,3 7,74 B5/B14
142,1 23,8 4 9,85 B5/B14
122,6 27,6 4,2 11,42 B5/B14
107,4 31,5 3,6 13,03 B5/B14
92,7 36,5 3,1 15,1 B5/B14
86,4 39,2 2,7 16,2 B5/B14
74,5 45,4 2,4 18,78 B5/B14
66,2 51,2 2,2 21,15 B5/B14
64,1 52,8 2,3 21,84 B5/B14
53,2 63,6 1,7 26,31 B5/B14
48,5 69,9 1,6 28,88 B5/B14
39 86,9 1,2 35,91 B5/B14
37,1 91,2 1,1 37,69 B5/B14
29,9 113,4 0,9 46,87 B5/B14
28,1 120,4 0,8 49,76 B5/B14
0,55 кВт
n1=1400
80A4
407 12,5 2,8 3,44 B5/B14
327,1 15,5 2,6 4,28 B5/B14
256,9 19,7 2,6 5,45 B5/B14
224,7 22,5 3,1 6,23 B5/B14
194,4 26,1 2,7 7,2 B5/B14
180,9 28 2,9 7,74 B5/B14
142,1 35,6 2,7 9,85 B5/B14
122,6 41,3 2,8 11,42 B5/B14
107,4 47,2 2,4 13,03 B5/B14
92,7 54,6 2,1 15,1 B5/B14
86,4 58,6 1,8 16,2 B5/B14
74,5 68 1,6 18,78 B5/B14
66,2 76,5 1,5 21,15 B5/B14
64,1 79 1,5 21,84 B5/B14
53,2 95,2 1,1 26,31 B5/B14
48,5 104,5 1,1 28,88 B5/B14
39 130 0,8 35,91 B5/B14
0,75 кВт
n1=1400
80B4
407 16,9 2,1 3,44 B5/B14
327,1 21 1,9 4,28 B5/B14
256,9 26,7 1,9 5,45 B5/B14
224,7 30,6 2,3 6,23 B5/B14
194,4 35,3 2 7,2 B5/B14
180,9 38 2,1 7,74 B5/B14
142,1 48,3 2 9,85 B5/B14
122,6 56 2,1 11,42 B5/B14
107,4 63,9 1,8 13,03 B5/B14
92,7 74,1 1,5 15,1 B5/B14
86,4 79,5 1,3 16,2 B5/B14
74,5 92,1 1,2 18,78 B5/B14
66,2 103,8 1,1 21,15 B5/B14
64,1 107,1 1,1 21,84 B5/B14
53,2 129,1 0,8 26,31 B5/B14
48,5 141,7 0,8 28,88 B5/B14
1,1 кВт
n1=1400
90S4
407 24,6 1,4 3,44 B5/B14
327,1 30,6 1,3 4,28 B5/B14
256,9 39 1,3 5,45 B5/B14
224,7 44,6 1,6 6,23 B5/B14
194,4 51,5 1,4 7,2 B5/B14
180,9 55,4 1,4 7,74 B5/B14
142,1 70,4 1,3 9,85 B5/B14
122,6 81,7 1,4 11,42 B5/B14
107,4 93,2 1,2 13,03 B5/B14
92,7 108 1,1 15,1 B5/B14
86,4 115,9 0,9 16,2 B5/B14
74,5 134,3 0,8 18,78 B5/B14
66,2 151,3 0,8 21,15 B5/B14
64,1 156,2 0,8 21,84 B5/B14
1,5 кВт
n1=1400
90LА4
407 33,7 1 3,44 B5/B14
327,1 41,9 1 4,28 B5/B14
256,9 53,4 1 5,45 B5/B14
224,7 61 1,1 6,23 B5/B14
194,4 70,5 1 7,2 B5/B14
180,9 75,8 1,1 7,74 B5/B14
142,1 96,5 1 9,85 B5/B14
122,6 111,8 1 11,42 B5/B14
107,4 127,6 0,9 13,03 B5/B14
92,7 147,9 0,8 15,1 B5/B14
1,85 кВт
n1=1400
90LВ4
407 41,6 0,8 3,44 B5/B14
327,1 51,8 0,8 4,28 B5/B14
256,9 65,9 0,8 5,45 B5/B14
224,7 75,4 0,9 6,23 B5/B14
194,4 87,1 0,8 7,2 B5/B14
180,9 93,6 0,9 7,74 B5/B14
142,1 119,1 0,8 9,85 B5/B14
122,6 138,1 0,8 11,42 B5/B14

Общие характеристики:

Смазка:

Редукторы 302A поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

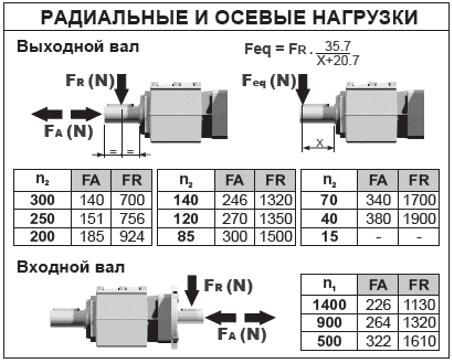

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ Схема для цилиндрического редуктора INNOVARI 302A Скачать
Pdf-документ Информация для заказа 2-х и 3-х ступенчатого цилиндрического редуктора INNOVARI Скачать
