Температурный датчик с кабелем INNOCONT серии TS-W

View the embedded image gallery online at:
https://promair.by/termodatchik-ts-w/#sigProId7e37addf90

Производитель: INNOCONT

Температурный датчик с кабелем

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Датчики температуры предназначены для непрерывного измерения жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в различных отраслях промышленности. Исполняются с длиной рабочей части до 300 мм и длиной кабеля до 3-х метров.

Модификации:

Исполнение N: резьба 1/8” или М10х1,5.
Исполнение V: резьба 3/8” или М10х1,5.
Исполнение S: поворотная муфта М12х1,5.

Характеристика	Значение
	TS-W-x-CA	TS-W-x-IC	TS-W-x-Pt100
Номинальная статическая характеристика	CA	IC	Pt100
Рабочий диапазон измеряемых температур, ^оС	-50...+400 (до +600 кратковременно)	-50...+300	-50...+250
Пределы допустимых отклонений, ^оС	± 2,5		± 0,3
Условное давление, бар	10 (только для исполнения «N» и «V»)
Исполнение рабочего спая относительно корпуса	изолированный
Показатель тепловой инерции, сек, не более	30
Показатель тепловой инерции, сек, не более	30
Сопротивление изоляции, МОм, не менее	100*
Степень защиты	IP65 (для исполнения «N» и «V»); IP 42 (для исполнения «S»)

* при температуре 10-30 ^оС, при испытательном напряжении 200В

Инструкция для датчика температуры серии TS-W

Скачать

Температурный датчик с кабелем

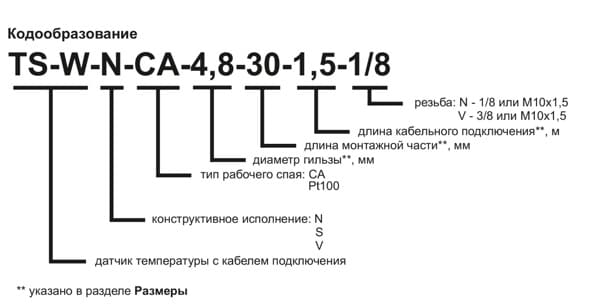

Доступные артикулы

Артикул	Описание	Вид
Исполнение N
TS-W-N-CA-4,8-30-1,5-1/8	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-30-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-30-3-1/8	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 3,0 м
TS-W-N-CA-4,8-30-3-M10x1,5	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 3,0 м
TS-W-N-CA-4,8-150-1,5-1/8	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 150 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-150-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 150 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-300-1,5-1/8	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-300-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-CA-4,8-300-3-1/8	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 3,0 м
TS-W-N-CA-4,8-300-3-M10x1,5	Датчик температуры с кабелем, исполнение N, спай CA, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 3,0 м
TS-W-N-Pt100-4,8-30-1,5-1/8	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-Pt100-4,8-30-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 30 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-Pt100-4,8-150-1,5-1/8	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 150 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-Pt100-4,8-150-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 150 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-Pt100-4,8-300-1,5-1/8	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 1,5 м
TS-W-N-Pt100-4,8-300-1,5-M10x1,5	Датчик температуры с кабелем, исполнение N, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 300 мм; резьба М10х1,5; длина кабеля 1,5 м
Исполнение S
TS-W-S-CA-4,8-30-1,5	Датчик температуры с кабелем, исполнение S, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; втулка М12х1,5; длина кабеля 1,5 м
TS-W-S-CA-4,8-30-3	Датчик температуры с кабелем, исполнение S, спай CA, рабочая часть: диаметр 4,8 мм; длина 30 мм; втулка М12х1,5; длина кабеля 3,0 м
TS-W-S-CA-4,8-150-1,5	Датчик температуры с кабелем, исполнение S, спай CA, рабочая часть: диаметр 4,8 мм; длина 150 мм; втулка М12х1,5; длина кабеля 1,5 м
TS-W-S-CA-4,8-300-1,5	Датчик температуры с кабелем, исполнение S, спай CA, рабочая часть: диаметр 4,8 мм; длина 300 мм; втулка М12х1,5; длина кабеля 1,5 м
TS-W-S-Pt100-4,8-30-1,5	Датчик температуры с кабелем, исполнение S, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 30 мм; втулка М12х1,5; длина кабеля 1,5 м
TS-W-S-Pt100-4,8-150-1,5	Датчик температуры с кабелем, исполнение S, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 150 мм; втулка М12х1,5; длина кабеля 1,5 м
TS-W-S-Pt100-4,8-300-1,5	Датчик температуры с кабелем, исполнение S, сопротивление Pt100, рабочая часть: диаметр 4,8 мм; длина 300 мм; втулка М12х1,5; длина кабеля 1,5 м
Исполнение V
TS-W-V-CA-1,5-3/8	Датчик температуры с кабелем, исполнение V, спай CA, резьба 3/8”; длина кабеля 1,5 м
TS-W-V-CA-1,5-М10х1,5	Датчик температуры с кабелем, исполнение V, спай CA, резьба М10х1,5; длина кабеля 1,5 м
TS-W-V-CA-3-3/8	Датчик температуры с кабелем, исполнение V, спай CA, резьба 3/8”; длина кабеля 3,0 м
TS-W-V-CA-3-М10х1,5	Датчик температуры с кабелем, исполнение V, спай CA, резьба М10х1,5; длина кабеля 3,0 м
TS-W-V-Pt100-1,5-3/8	Датчик температуры с кабелем, исполнение V, сопротивление Pt100, резьба 3/8”; длина кабеля 1,5 м
TS-W-V-Pt100-1,5-М10х1,5	Датчик температуры с кабелем, исполнение V, сопротивление Pt100, резьба М10х1,5; длина кабеля 1,5 м
