Программируемый счетчик/таймер CX6

Производитель: Autonics (Ю. Корея)


CX6 – программируемые счетчики/таймеры


Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Компания nics дополнила линейку счетчиков/таймеров приборами серии CX6. Счетчики серии CX6 оснащаются удобным для чтения ЖК-дисплеем, на котором белым цветом отображается значение измеряемого параметра (PV). На 11-сегментном дисплее может отображаться буквенно-цифровая информация, что позволяет обеспечить удобство чтения показаний. При необходимости пользователь может переключать режимы работы устройства (режим таймера и режим счетчика). Благодаря компактной конструкции (глубина корпуса 64,5 мм) обеспечивается удобство монтажа устройства в условиях ограниченного пространства. Устройства данной серии доступны в исполнении с функцией выбора режима работы входа (вход PNP / беспотенциальный вход NPN), а также с универсальным входом напряжения (высокий уровень: 24-240 V AC/DC, низкий уровень: 0-10 V AC/DC).

1. Основные характеристики

  • ЖК-дисплей с удобным отображением значений измеряемых параметров (белый шрифт)
  • Тип входа: вход напряжения (PNP) / беспотенциальный вход (NPN) (выбирается в параметрах настройки) или универсальный вход напряжения (высокий уровень: 24-240 V AC/DC, низкий уровень: 0-10 V AC/DC)
  • Время однократного выхода: от 0,01 до 99,99 секунд (с шагом 0,01 секунды)
  • Компактный размер (глубина 64,5 мм)

 2. Функции счетчика

  • Диапазон коэффициентов масштабирования: от 0,00001 до 99999,9
  • Различные режимы ввода/вывода (11 режимов ввода, 11 режимов вывода)
  • Функция установки начальной точки отсчета
  • Режим отображения общего значения счетчика: отображение текущего значения и общего значения одновременно

3. Функции таймера

  • Различные режимы выхода (15 режимов выхода)
  • Диапазон установки времени: от 0,001 секунды до 99999,9 часа
  • Функция установки нулевого времени вывода

Таймер Autonics серии CX6

Режимы счетчика/таймера

Устройства серии CX оснащаются функциями счетчика и таймера, что позволяет использовать их в разных системах.

Таймер Autonics серии CX6 - описание 1

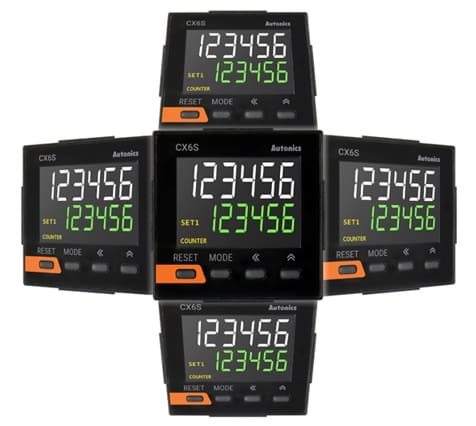

ЖК-дисплей с удобным отображением показаний

Устройство оснащается удобным ЖК-дисплеем, показания которого легко читается под разными углами зрения.

Таймер Autonics серии CX6 - описание 2

Выбор режима работы входа (NPN/PNP) посредством параметров настройки

В устройстве предусмотрена возможность выбора режима работы входа (NPN или PNP) с помощью параметров настройки. Благодаря этому обеспечивается универсальность применения устройства.

Таймер Autonics серии CX6 - описание 3

Широкий диапазон коэффициентов масштабирования

Диапазон коэффициентов масштабирования составляет от 0,00001 до 99999,9. Благодаря этому обеспечивается высочайшая точность управления.

Таймер Autonics серии CX6 - описание 4

Компактная конструкция с глубиной корпуса 64,5 мм

В сравнении со счетчиками/таймерами nics аналогичного размера глубина корпуса устройств данной серии меньше на 28%. Благодаря компактной конструкции (глубина корпуса 64,5 мм) обеспечивается удобство монтажа устройств в условиях ограниченного пространства.

Таймер Autonics серии CX6 - описание 5

Режим отображения общего значения счетчика (режим счетчика)

В режиме отображения суммарного значения счетчика на дисплей можно выводить общее значение счетчика в дополнение к текущему значению.

* Кроме моделей с универсальным входом напряжения.

Таймер Autonics серии CX6 - описание 6

Широкий диапазон значений времени (режим таймера)

Диапазон значений таймера составляет от 0,001 секунды до 99999,9 часа, что позволяет использовать данное устройство в различных системах.

Таймер Autonics серии CX6 - описание 7

Основные характеристики:

Типоразмеры, мм:

  • Ш48xВ48 (CX6S);
  • Ш72хВ72 (CX6M).

Напряжение питания:

  • 100-240 VAC 50/60 Гц;
  • 24-48VDC / 24VAC 50/60 Гц (под заказ).

Скорость счета:

  • 1 Гц, 30 Гц, 300 Гц, 1 кГц, 5 кГц;
  • 20 Гц (для счетчиков с входом напряжения с широким диапазоном).

Вход:

  • с напряжением PNP(внешний источник);
  • без напряжения NPN (внутренний источник);
  • вход напряжения с широким диапазоном (высокий уровень: 24-240 V AC/DC, низкий уровень: 0-10 V AC/DC).

Выход управления:

  • релейный (250 V AC, 5 А);
  • управляющий выход: NPN с открытым коллектором (для типоразмеров Ш72хВ72).

Температура окружающей среды:

    • -10…+55 °C.

Таймер Autonics серии CX6 - заказ

На складе всегда в наличии CX6S-1P4.

Доступные артикулы к заказу:

Артикул Корпус Количество установок Управляющий выход Тип выходного сигнала Питание
CX6M-1P2 Ш72×В72мм 1 релейный + ТТР PNP/NPN 24V AC / 24…48V DC
CX6M-1P2F Ш72×В72мм 1 релейный + ТТР универсальный 24V AC / 24…48V DC
CX6M-1P4 Ш72×В72мм 1 релейный + ТТР PNP/NPN 100…240V AC
CX6M-1P4F Ш72×В72мм 1 релейный + ТТР универсальный 100…240V AC
CX6M-2P2 Ш72×В72мм 2 релейный + ТТР PNP/NPN 24V AC / 24…48V DC
CX6M-2P2F Ш72×В72мм 2 релейный + ТТР универсальный 24V AC / 24…48V DC
CX6M-2P4 Ш72×В72мм 2 релейный + ТТР PNP/NPN 100…240V AC
CX6M-2P4F Ш72xВ72мм 2 релейный + ТТР универсальный 100...240V AC
CX6S-1P2 Ш48xВ48мм 1 релейный PNP/NPN 24V AC / 24...48V DC
CX6S-1P2F Ш48xВ48мм 1 релейный универсальный 24V AC / 24...48V DC
CX6S-1P4 Ш48xВ48мм 1 релейный PNP/NPN 100...240V AC
CX6S-1P4F Ш48xВ48мм 1 релейный универсальный 100...240V AC
CX6S-2P2 Ш48xВ48мм 2 релейный PNP/NPN 24V AC / 24...48V DC
CX6S-2P2F Ш48xВ48мм 2 релейный универсальный 24V AC / 24...48V DC
CX6S-2P4 Ш48xВ48мм 2 релейный PNP/NPN 100...240V AC
CX6S-2P4F Ш48xВ48мм 2 релейный универсальный 100...240V AC
Pdf-документ

Инструкция для программируемого cчетчика серии CX6

Скачать
