Червячный редуктор INNOVARI Q13

Производитель: INNOVARI (ИТАЛИЯ)


Червячный редуктор в квадратном корпусе Q13



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомого механизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные особенности:

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 7,5 до 100;
  • подходят для электродвигателей трех габаритных размеров (90, 100/112, 132);
  • обеспечивают крутящий момент на выходе от 345 до 1050 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Основные характеристики:

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
1,1 кВт
n1=1400
90S4
23 329 2,7 60 B5
18 414 2 80 B5
14 480 1,5 100 B5
n1=900
90L6
11 598 1,5 80 B5
9 689 1,1 100 B5
1,5 кВт
n1=1400
90L4
23 448 2 60 B5
18 565 1,5 80 B5
14 655 1,1 100 B5
n1=900
100L6
11 815 1,1 80 B5
9 939 0,8 100 B5
1,85 кВт
n1=1400
90LB4
23 553 1,6 60 B5
18 697 1,2 80 B5
14 808 0,9 100 B5
2,2 кВт
n1=1400
100LA4
35 456 2,3 40 B5
28 563 1,7 50 B5
23 657 1,4 60 B5
18 828 1 80 B5
14 960 0,8 100 B5
n1=900
112M6
18 852 1,2 50 B5
15 980 1 60 B5
3 кВт
n1=1400
100LB4
35 622 1,7 40 B5
28 767 1,3 50 B5
23 896 1 60 B5
n1=900
132S6
36 645 1,6 25 B5
30 735 1,6 30 B5
23 942 1,2 40 B5
4 кВт
n1=1400
112M4
70 458 2 20 B5
56 566 1,6 25 B5
47 647 1,6 30 B5
35 829 1,3 40 B5
28 1023 0,9 50 B5
n1=900
132L6
45 696 1,5 20 B5/B14
36 860 1,2 25 B5/B14
30 980 1,2 30 B5/B14
5,5 кВт
n1=1400
132S4
187 250 3 7,5 B5/B14
140 330 2,5 10 B5/B14
93 484 1,9 15 B5/B14
70 630 1,4 20 B5/B14
56 778 1,2 25 B5/B14
47 889 1,2 30 B5/B14
35 1141 0,9 40 B5/B14
7,5 кВт
n1=1400
132MA4
187 341 2,2 7,5 B5/B14
140 450 1,8 10 B5/B14
93 660 1,4 15 B5/B14
70 860 1,1 20 B5/B14
56 1062 0,9 2,5 B5/B14
47 1213 0,9 30 B5/B14

Общие характеристики:

Смазка:

Редукторы Q13 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

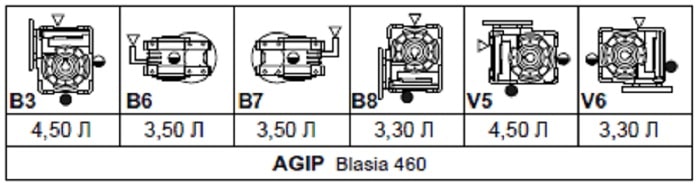

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ

Схема для сдвоенного червячного редуктора Innovari серии Q13

Скачать
Pdf-документ

Информация для заказа червячного редуктора Innovari серии Q13

Скачать
