Сдвоенный червячный редуктор INNOVARI 854

Производитель: INNOVARI (ИТАЛИЯ)


Сдвоенный червячный редуктор в круглом корпусе 854



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные возможности и преимущества

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 75 до 3000;
  • подходят для электродвигателей трех габаритных размеров (56, 63, 71);
  • обеспечивают крутящий момент на выходе от 82 до 802 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора 854 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,06 кВт
n1=1400
56A4
58 319 1,9 2400 B5
0,47 370 1,5 3000 B5
0,09 кВт
n1=1400
56B4
0,58 479 1,3 2400 B5
0,47 555 1 3000 B5
0,12 кВт
n1=14000
63A4
4,7 118 5,1 300 B5/B14
3,5 154 3,9 400 B5/B14
2,8 179 3,1 500 B5/B14
2,3 223 2,7 600 B5/B14
1,9 259 2,1 750 B5/B14
1,6 292 1,7 900 B5/B14
1,2 385 1,6 1200 B5/B14
0,9 447 1,2 1500 B5/B14
0,8 505 1 1800 B5/B14
0,6 638 0,9 2400 B5/B14
0,5 741 0,7 3000 B5/B14
0,18 кВт
n1=1400
63B4
9,3 108 3,7 150 B5/B14
7 138 3,7 200 B5/B14
5,6 168 3,3 250 B5/B14
4,7 177 3,4 300 B5/B14
3,5 231 2,6 400 B5/B14
2,8 268 2,1 500 B5/B14
2,3 334 1,8 600 B5/B14
1,9 338 1,4 750 B5/B14
1,6 439 1,1 900 B5/B14
1,2 578 1 1200 B5/B14
0,9 670 0,8 1500 B5/B14
0,25 кВт
n1=1400
71A4
18,7 82 3,5 75 B5/B14
14 107 2,7 100 B5/B14
9,3 150 2,7 150 B5/B14
7 192 2,7 200 B5/B14
5,6 233 2,4 250 B5/B14
4,7 246 2,4 300 B5/B14
3,5 231 2,6 400 B5/B14
2,8 372 1,5 500 B5/B14
2,3 464 1,3 600 B5/B14
1,9 539 1 750 B5/B14
1,6 609 0,8 900 B5/B14
1,2 802 0,7 1200 B5/B14
0,37 кВт
n1=1400
71B4
18,7 122 2,3 7,5 B5/B14
14 159 1,8 100 B5/B14
9,3 223 1,8 150 B5/B14
7 284 1,8 200 B5/B14
5,6 345 1,6 250 B5/B14
4,7 365 1,6 300 B5/B14
3,5 475 1,3 400 B5/B14
2,8 551 1 500 B5/B14
2,3 687 0,9 600 B5/B14

Общие характеристики:

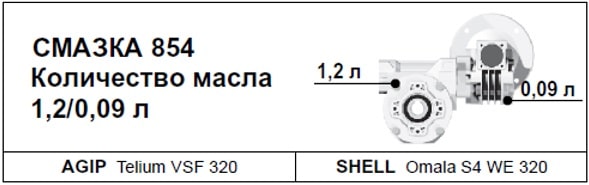

Смазка:
Сдвоенные редукторы 854 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

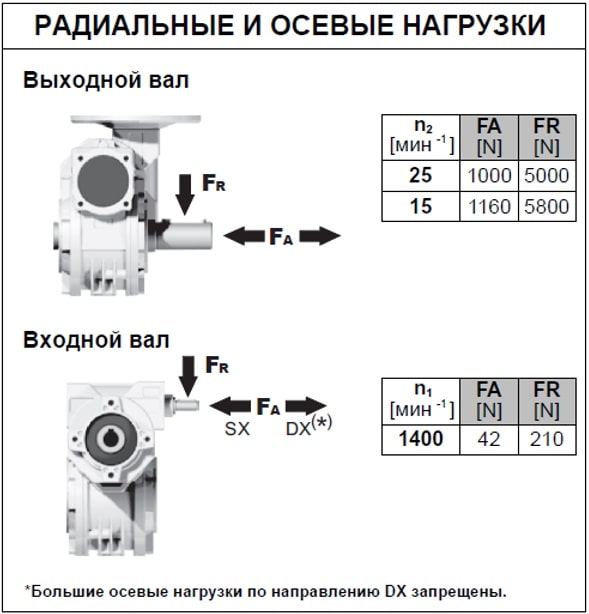

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.



Pdf-документ

Схема для червячного редуктора Innovari серии 854

Скачать
Pdf-документ

Информация для заказа червячного редуктора в круглом корпусе Innovari

Скачать
