Червячный редуктор INNOVARI 050

Производитель: INNOVARI (ИТАЛИЯ)


Червячный редуктор в круглом корпусе 050



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные возможности и преимущества

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 7 до 100;
  • подходят для электродвигателей четырех габаритных размеров (56, 63, 71, 80);
  • обеспечивают крутящий момент на выходе от 29 до 72 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора 050 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,12 кВт
n1=1400
63A4
35 22 3,5 40 B5
28 26 2,8 50 B5
23 28 2,3 60 B5
18 34 1,8 80 B5
14 38 1,4 100 B5
n1=900
63B6
30 26 3,4 30 B5
23 32 2,5 40 B5
18 38 2 50 B5
15 42 1,7 60 B5
11 48 1,4 80 B5
9 53 1 100 B5
0,18 кВт
n1=2800
63A2
56 21 2,5 50 B5
47 24 2,1 60 B5
35 29 1,6 80 B5
28 33 1,2 100 B5
n1=1400
63B4
35 33 2,3 40 B5
28 39 1,9 50 B5
23 43 1,5 60 B5
18 51 1,2 80 B5
14 58 0,9 100 B5
n1=900
71B6
36 34 2,2 25 B5/B14
30 38 2,2 30 B5/B14
23 47 1,7 40 B5/B14
18 56 1,3 50 B5/B14
15 63 1,1 60 B5/B14
0,25 кВт
n1=2800
63B2
47 33 1,5 60 B5
35 40 1,1 80 B5
28 45 0,9 100 B5
n1=1400
71A4
70 27 2,7 20 B5/B14
56 32 2,2 25 B5/B14
47 36 2,3 30 B5/B14
35 46 1,7 40 B5/B14
28 54 1,3 50 B5/B14
23 59 1,1 60 B5/B14
18 71 0,9 80 B5/B14
n1=900
71B6
45 40 1,9 20 B5/B14
36 48 1,6 25 B5/B14
30 53 1,6 30 B5/B14
23 66 1,2 40 B5/B14
18 78 1 50 B5/B14
0,37 кВт
n1=2800
71A2
70 37 1,6 40 B5/B14
56 43 1,2 50 B5/B14
47 49 1 60 B5/B14
n1=1400
71B4
70 39 1,8 20 B5/B14
56 47 1,5 25 B5/B14
47 54 1,5 30 B5/B14
35 68 1,1 40 B5/B14
28 80 0,9 50 B5/B14
23 88 0,8 60 B5/B14
n1=900
80A6
60 46 1,8 15 B5/B14
45 59 1,3 20 B5/B14
36 71 1,1 25 B5/B14
30 79 1,1 30 B5/B14
0,55 кВт
n1=2800
71B2
140 31 1,7 20 B5/B14
112 37 1,2 25 B5/B14
93 55 1,4 30 B5/B14
70 55 1,1 40 B5/B14
n1=1400
80A4
187 24 2,9 7,5 B5/B14
140 32 2,3 10 B5/B14
93 56 1,6 15 B5/B14
70 59 1,2 20 B5/B14
56 70 1 25 B5/B14
47 80 1 30 B5/B14
n1=900
80B6
120 37 2,2 7,5 B5/B14
90 48 1,7 10 B5/B14
60 68 1,2 15 B5/B14
0,75 кВт
n1=2800
80A2
373 17 2,9 7,5 B5/B14
280 22 2,3 10 B5/B14
187 32 1,7 15 B5/B14
140 42 1,2 20 B5/B14
112 51 1 25 B5/B14
93 58 1 30 B5/B14
n1=1400
80B4
187 33 2,1 7,5 B5/B14
140 43 1,7 10 B5/B14
93 62 1,2 15 B5/B14
70 80 0,9 20 B5/B14
56 96 0,7 25 B5/B14
47 109 0,8 30 B5/B14
1,1 кВт
n1=2800
80B2
373 25 2 7,5 B5/B14
280 33 1,6 10 B5/B14
187 47 1,2 15 B5/B14

Общие характеристики:

Смазка:
Сдвоенные редукторы 050 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.



Радиальные и осевые нагрузки:

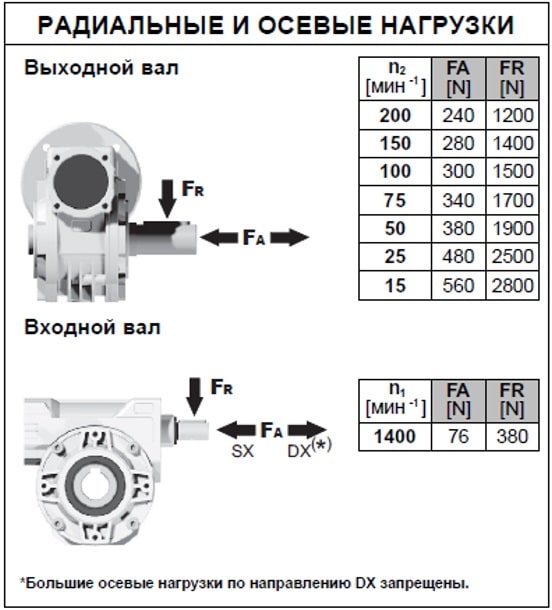

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.



Pdf-документ

Схема для червячного редуктора Innovari серии 050

Скачать
