Червячный редуктор INNORED IRW090

Производитель: INNORED (КНР)


Червячный редуктор в квадратном корпусе IRW090



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные возможности и преимущества

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 7,5 до 100;
  • подходят для электродвигателей трех габаритных размеров (80, 90, 100/112);
  • обеспечивают крутящий момент на выходе от 100 до 347Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора IRW063 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,55 кВт
n1=1400
80A4
23 155 2 60 B5/B14
18 189 1,5 80 B5/B14
14 218 1,2 100 B5/B14
n1=900
80B6
11 275 1,1 80 B5/B14
9 315 0,9 100 B5/B14
0,75 кВт
n1=2800
80A2
35 141 1,5 80 B5/B14
28 164 1,2 100 B5/B14
n1=1400
80B4
35 151 2,3 40 B5/B14
28 184 1,8 50 B5/B14
23 212 1,5 60 B5/B14
18 258 1,1 80 B5/B14
14 297 0,9 100 B5/B14
n1=900
90S6
18 271 1,4 50 B5/B14
15 306 1,1 60 B5/B14
1,1 кВт
n1=2800
80B2
47 167 1,4 60 B5/B14
35 207 1 80 B5/B14
28 240 0,8 100 B5/B14
n1=1400
90S4
56 154 2,2 25 B5/B14
47 171 2,3 25 B5/B14
35 222 1,6 40 B5/B14
28 270 1,3 50 B5/B14
23 311 1 60 B5/B14
n1=900
90L6
23 331 1,2 50 B5/B14
18 397 1 50 B5/B14
1,5 кВт
n1=2800
90S2
56 194 1,3 50 B5/B14
47 227 1 60 B5/B14
n1=1400
90L4
56 210 1,6 25 B5/B14
47 233 1,7 30 B5/B14
35 303 1,2 40 B5/B14
28 368 0,9 50 B5/B14
n1=900
100L6
45 255 1,5 20 B5/B14
36 310 1,2 25 B5/B14
30 349 1,3 30 B5/B14
1,85 кВт
n1=1400
90LB4
93 161 2,2 1,5 B5/B14
70 209 1,7 20 B5/B14
56 259 1,3 25 B5/B14
47 288 1,4 30 B5/B14
35 374 0,9 40 B5/B14
2,2 кВт
n1=2800
90L2
112 158 1,5 25 B5/B14
93 180 1,7 30 B5/B14
70 237 1,1 40 B5/B14
n1=1400
100LA4
187 99 2,8 7,5 B5/B14
140 131 2,3 10 B5/B14
93 191 1,8 15 B5/B14
70 249 1,4 20 B5/B14
56 308 1,1 25 B5/B14
47 342 1,2 30 B5/B14
n1=900
112M6
120 152 2,1 7,5 B5/B14
90 198 1,8 10 B5/B14
60 291 1,4 15 B5/B14
45 374 1 20 B5/B14
3 кВт
n1=2800
100LA2
140 176 1,4 20 B5/B14
112 215 1,1 25 B5/B14
93 246 1,2 30 B5/B14
n1=1400
100LB4
187 135 2,1 7,5 B5/B14
140 178 1,7 10 B5/B14
93 261 1,3 15 B5/B14
70 340 1 20 B5/B14
56 420 0,8 25 B5/B14
47 467 0,9 30 B5/B14
4 кВт
n1=2800
112M2
187 178 1,5 15 B5
140 235 1,1 20 B5
n1=1400
112M4
187 180 1,6 7,5 B5/B14
140 237 1,3 10 B5/B14
93 348 1 15 B5/B14
70 453 0,8 20 B5/B14

Общие характеристики:

Смазка:
Редукторы IRW090 поставляются с синтетическим маслом (1 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Радиальные и осевые нагрузки:

Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н
i 5 7.5 10 15 20 25 30 40 50 60 80 100
n2 280 187 140 93 70 56 47 35 28 23 18 14
Fr 2687 3098 3400 3893 4277 4633 4880 5401 5812 6196 6799 7348

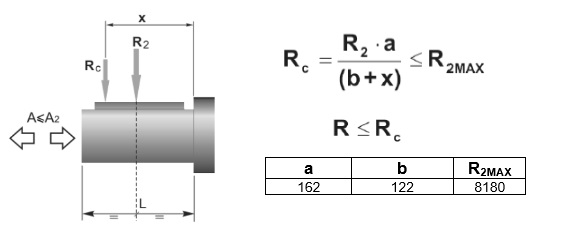

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:

Типо-размер i 5 7.5 10 15 20 25 30 40 50 60 80 100
IRW090 m / 5 5 5 3.75 3 5 3.75 3 2.5 1.9 1.5
z1 / 4 3 2 2 2 1 1 1 1 1 1
y / 33°41' 26°34' 18°26' 14°02' 11°19' 9°28' 7°08' 5°43' 4°46' 3°53' 2°52'
nd / 0.905 0.898 0.873 0.849 0.824 0.804 0.765 0.727 0.690 0.638 0.572
ns / 0.734 0.706 0.650 0.606 0.563 0.505 0.459 0.414 0.380 0.342 0.271

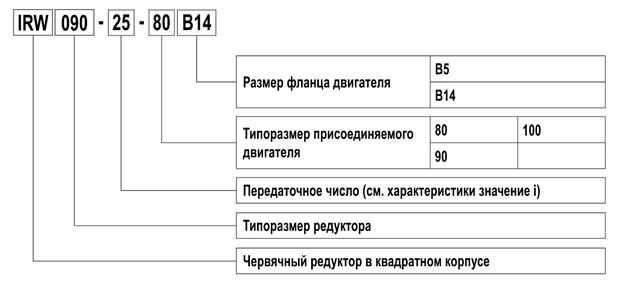

Схема формирования заказа редуктора IRW090

Pdf-документ

Схема для червячного редуктора Innored серии IRW090

Скачать
