Червячный редуктор INNORED IRW075

Производитель: INNORED (КНР)


Червячный редуктор в квадратном корпусе IRW075



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Червячный редуктор представляет собой механизм для передачи мощности от двигателя к рабочим элементам. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные особенности:

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 7,5 до 100;
  • подходят для электродвигателей двух габаритных размеров (71, 80, 90, 100/112);
  • обеспечивают крутящий момент на выходе от 80 до 270 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования. Заказать червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора IRW075 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,25 кВт
n1=1400
71A4
23 64 3 60 B5
18 79 2,4 80 B5
14 90 1,9 100 B5
0,37 кВт
n1=1400
71B4
28 85 2,5 50 B5
23 95 2 60 B5
18 117 1,6 80 B5
14 134 1,3 100 B5
n1=900
80A6
18 120 1,8 50 B5/B14
15 139 1,5 60 B5/B14
11 170 1,1 80 B5/B14
9 196 1 100 B5/B14
0,55 кВт
n1=2800
71B2
47 79 1,8 60 B5
35 96 1,3 80 B5
28 113 1 100 B5
n1=1400
80A4
35 107 2 40 B5/B14
28 126 1,7 50 B5/B14
23 142 1,4 60 B5/B14
18 174 1,1 80 B5/B14
14 199 0,9 100 B5/B14
n1=900
80B6
18 178 1,2 50 B5/B14
15 207 1 60 B5/B14
0,75 кВт
n1=2800
80A2
35 131 1 80 B5/B14
28 153 0,8 100 B5/B14
n1=1400
80B4
70 83 2,4 20 B5/B14
56 100 2 25 B5/B14
47 114 2 30 B5/B14
35 143 1,5 40 B5/B14
28 171 1,2 50 B5/B14
23 193 1 60 B5/B14
18 237 0,8 80 B5/B14
n1=900
90S6
45 126 1,8 20 B5/B14
36 151 1,4 25 B5/B14
30 172 1,5 30 B5/B14
23 210 1,1 40 B5/B14
n1=1400
90S4
187 50 3,6 7,5 B5/B14
140 65 2,9 10 B5/B14
93 93 2,1 15 B5/B14
70 122 1,6 20 B5/B14
56 146 1,3 25 B5/B14
35 213 1 40 B5/B14
93 93 2,1 15 B5/B14
n1=900
90L6
45 184 1,2 20 B5/B14
36 222 0,9 25 B5/B14
30 252 1 30 B5/B14
1,5 кВт
n1=2800
90S2
112 104 1,4 25 B5/B14
93 120 1,3 30 B5/B14
70 156 1 40 B5/B14
n1=1400
90L4
187 68 2,7 7,5 B5/B14
140 88 2,2 10 B5/B14
93 127 1,5 15 B5/B14
70 166 1,2 20 B5/B14
56 200 1 25 B5/B14
47 230 1 30 B5/B14
n1=900
100L6
120 104 2 7,5 B5/B14
90 135 1,7 10 B5/B14
60 196 1,2 15 B5/B14
1,85 кВт
n1=1400
90LB4
187 83 2,2 7,5 B5/B14
140 109 1,8 10 B5/B14
93 157 1,2 15 B5/B14
70 204 1 20 B5/B14
56 246 0,8 25 B5/B14
47 284 0,8 30 B5/B14
2,2 кВт
n1=2800
90L2
187 97 1,5 15 B5/B14
140 125 1,2 20 B5/B14
n1=1400
100LA4
187 99 1,8 7,5 B5/B14
140 129 1,5 10 B5/B14
93 187 1 15 B5/B14
3 кВт
n1=2800
100LA2
373 68 1,8 7,5 B5/B14
280 90 1,5 10 B5/B14
187 132 1,1 15 B5/B14
n1=1400
100LB4
187 135 1,3 7,5 B5/B14
140 176 1,1 10 B5/B14
93 255 0,8 15 B5/B14
4 кВт
n1=2800
112M2
373 91 1,3 7,5 B5/B14
280 120 1,1 10 B5/B14
n1=1400
112M4
187 180 1 7,5 B5/B14
140 235 0,8 10 B5/B14

Общие характеристики:

Смазка:
Редукторы IRW075 поставляются с синтетическим маслом (0.5 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Радиальные и осевые нагрузки:

Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н
i 5 7.5 10 15 20 25 30 40 50 60 80 100
n2 280 187 140 93 70 56 47 35 28 23 18 14
Fr 2428 2799 3072 3518 3665 4187 4410 4880 5252 5599 6144 6639

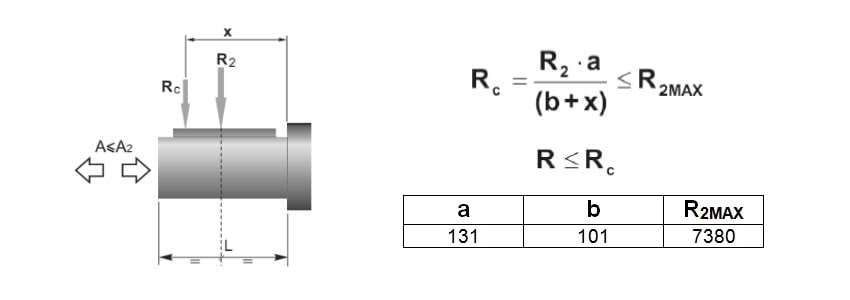

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:

Типо-размер i 5 7.5 10 15 20 25 30 40 50 60 80 100
IRW075 m / 4 4 4 3 2.5 4 3 2.5 2 1.6 1.25
z1 / 4 3 2 2 2 1 1 1 1 1 1
y / 28°4' 21°48' 14°56' 11°19' 11°19' 7°36' 5°43' 5°43' 3°49' 4°21' 2°52'
nd / 0.912 0.904 0.876 0.850 0.848 0.810 0.770 0.769 0.695 0.719 0.626
ns / 0.712 0.683 0.614 0.570 0.542 0.466 0.420 0.395 0.342 0.316 0.267

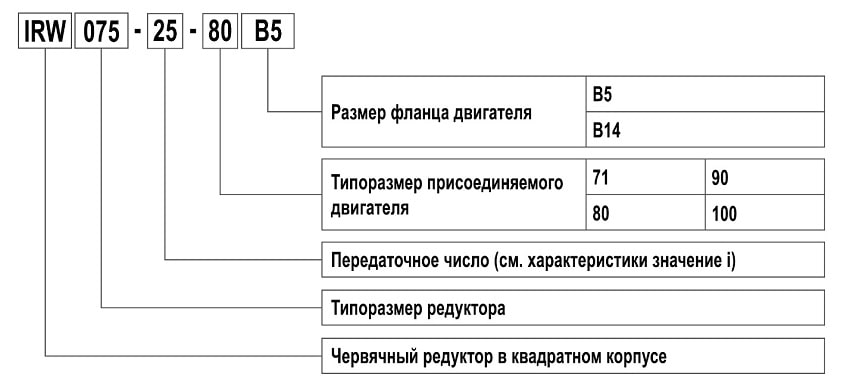

Схема формирования заказа редуктора IRW075

Pdf-документ

Схема для червячного редуктора Innored серии IRW075

Скачать
