Червячный редуктор INNORED IRW063/150

Производитель: INNORED (КНР)


Сдвоенный червячный редуктор в квадратном корпусе IRW 063/150



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 150 до 5000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Основные особенности:

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 150 до 5000;
  • подходят для электродвигателей трех габаритных размеров (71, 80, 90);
  • обеспечивают крутящий момент на выходе от 753 до 3182 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Характеристики редуктора IRW063/150 в зависимости от мощности электродвигателя и передаточного числа:

Р [кВт] n2 [об/мин] M2 [Нм] sf
сервис-фактор
i
передаточное число
Фланец IEC
0,25 кВт
n1=1400
71A4
0,8 1199 1,8 1800 B5/B14
0,6 1446 1,8 2400 B5/B14
0,5 1713 1,4 3000 B5/B14
0,4 2026 ,9 4000 B5/B14
0,3 2251 0,7 5000 B5/B14
0,37 кВт
n1=1400
71B4
0,8 1775 1,2 1800 B5/B14
0,6 2141 1,2 2400 B5/B14
0,5 2535 0,9 3000 B5/B14
0,55 кВт
n1=14000
80A4
0,8 2638 0,8 1800 B5/B14
0,6 3182 0,8 2400 B5/B14
0,75 кВт
n1=1400
80B4
2,8 1291 1,8 500 B5/B14
2,3 1529 1,7 600 B5/B14
1,9 1783 1,3 750 B5/B14
1,6 2215 0,9 900 B5/B14
1,2 1783 1,0 1200 B5/B14
1,1 кВт
n1=1400
90S4
9,3 753 3,1 150 B5/B14
7,0 966 2,4 200 B5/B14
5,6 1175 1,7 250 B5/B14
4,7 1364 1,7 300 B5/B14
3,5 1619 1,6 400 B5/B14
2,8 1893 1,2 500 B5/B14
2,3 2242 1,2 600 B5/B14
1,9 2616 0,9 150 B5/B14
1,5 кВт
n1=1400
90L4
9,3 1026 2,3 150 B5/B14
7,0 1317 1,8 200 B5/B14
5,6 1602 1,3 250 B5/B14
4,7 1860 1,3 300 B5/B14
3,5 2208 1,2 400 B5/B14
2,8 2582 0,9 500 B5/B14
2,3 3057 0,9 600 B5/B14

Общие характеристики:

Смазка:
Редукторы IRW063/150 поставляются с синтетическим маслом (7.3 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

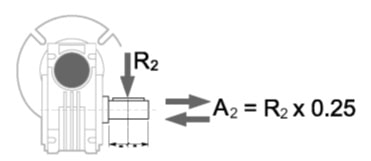

Радиальные и осевые нагрузки:

Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н
i 5 7.5 10 15 20 25 30 40 50 60 80 100
n2 280 187 140 93 70 56 47 35 28 23 18 14
Fr - 6962 7663 8771 9654 10400 11051 12163 13103 13924 15325 16508

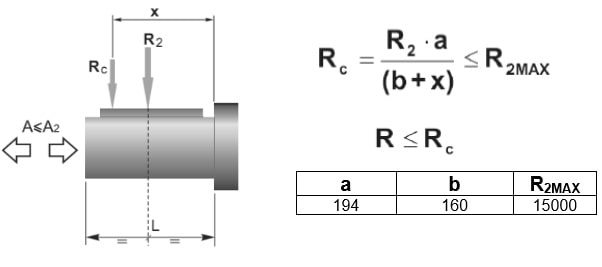

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:

Pdf-документ

Схема для червячного редуктора Innored серии IRW063/150

Скачать
