Червячный редуктор INNORED IRW 030/063

Производитель: INNORED (КНР)


Сдвоенный червячный редуктор в квадратном корпусе IRW 030/063



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Сдвоенный червячный редуктор представляет собой скрутку двух червячных редукторов, которые обеспечивают передаточное число от 75 до 3000. Он повышает вращающий момент ведомогомеханизма и уменьшает угловую скорость. Передача мощности происходит при соприкосновении зубчатого колеса и винта со спиральной резьбой, внешний вид которой напоминает червя. Зубчатое колесо и винт размещаются в стальном или алюминиевом корпусе.

Общие характеристики:

Благодаря своим конструктивным особенностям червячные редукторы:

  • работают бесшумно – это позволяет купить червячный редуктор для использования в лифтах в жилых и общественных зданиях, медицинском оборудовании, профессиональных и бытовых миксерах, тестомесительных машинах, упаковочных линиях;
  • компактный размер – при аналогичном передаточном числе он будет меньше и легче цилиндрического механизма;
  • плавный ход – позволяет точно регулировать работу различного оборудования, использовать многоскоростные режимы;
  • способны к самоторможению – не требуется дополнительное тормозное устройство, что позволяет снизить себестоимость механизма и уменьшить его размеры и вес;
  • передаточные значения от 75 до 3000;
  • подходят для электродвигателей двух габаритных размеров (56, 63);
  • обеспечивают крутящий момент на выходе от 39 до 313 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения

Сдвоенный червячный редуктор устанавливается в качестве приводного механизма на различные виды металлообрабатывающего и деревообрабатывающего, медицинского, транспортного и подъемного оборудования, сварочные станки, подачи твердого топлива в котел. Заказать сдвоенный червячный редуктор в Беларуси также целесообразно для оборудования, перемешивающего различные жидкие и твердые вещества (в растворосмесителях, бетономешалках и т.п.).

Основные характеристики:

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,06 кВт
n1=1400
56А4
2,8 79 2,7 500 B5/B14
2,3 93 2,5 600 B5/B14
1,9 111 1,9 750 B5/B14
1,6 119 1,6 900 B5/B14
1,2 156 1,5 1200 B5/B14
0,93 188 1,1 1500 B5/B14
0,78 201 1 1800 B5/B14
0,58 241 1 2400 B5/B14
0,47 313 0,7 3000 B5/B14
0,09 кВт
n1=1400
56B4
7 63 3,4 200 B5/B14
5,6 76 2,8 250 B5/B14
4,7 77 3 300 B5/B14
3,5 99 2,3 400 B5/B14
2,8 118 1,8 500 B5/B14
2,3 139 1,7 600 B5/B14
1,9 167 1,3 750 B5/B14
1,6 179 1,1 300 B5/B14
1,2 235 1 1200 B5/B14
0,93 281 0,7 1500 B5/B14
0,12 кВт
n1=14000
63А4
18,7 39 3,3 75 B5/B14
14 48 2,5 100 B5/B14
9,3 66 2,5 150 B5/B14
7 85 2,5 200 B5/B14
5,6 101 2,1 250 B5/B14
4,7 102 2,2 300 B5/B14
3,5 132 1,7 400 B5/B14
2,8 158 1,3 500 B5/B14
2,3 185 1,2 600 B5/B14
1,9 222 0,9 750 B5/B14
1,6 238 0,8 900 B5/B14
1,2 313 0,7 1200 B5/B14
0,18 кВт
n1=1400
63В4
18,7 56 2,2 75 B5/B14
14 72 1,7 100 B5/B14
9,3 100 1,7 150 B5/B14
7 127 1,7 200 B5/B14
5,6 151 1,4 250 B5/B14
4,7 153 1,5 300 B5/B14
3,5 197 1,2 400 B5/B14
2,8 237 0,9 500 B5/B14
2,3 278 0,8 600 B5/B14

Общие характеристики:

Смазка:

Сдвоенные редукторы IRW 030/063 поставляются с синтетическим маслом (0.35 л), обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

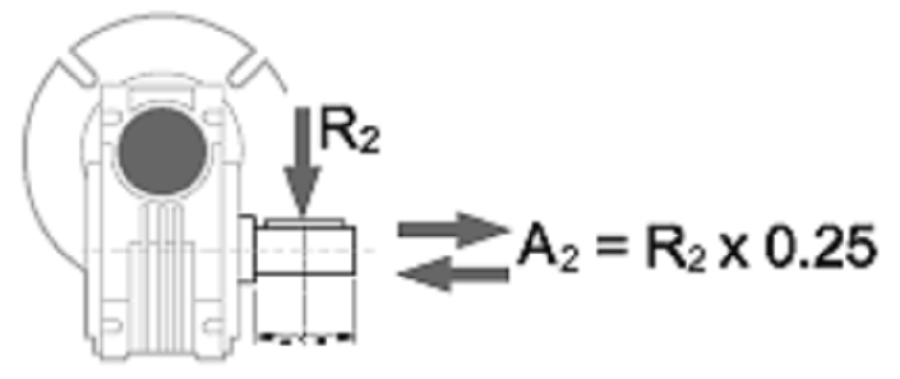

Радиальные и осевые нагрузки:

Сдвоенные редукторы IRW 030/040

Допустимая радиальная консольная нагрузка на выходном валу (Fr), Н
i 5 7.5 10 15 20 25 30 40 50 60 80 100
n2 280 187 140 93 70 56 47 35 28 23 18 14
Fr 2062 2378 2609 2988 3283 3556 3745 4145 4461 4756 5218 5639

Если радиальная нагрузка распределена не в центральной линии вала, то следует рассчитать эффективную радиальную нагрузку по формуле:

радиальная нагрузка

Pdf-документ

Схема для сдвоенного червячного редуктора Innored серии IRW 030/063

Скачать
